Parkside PSSPA 20-Li C3 Original Instructions Manual
  1. Manuals
  2. Brands
  3. Parkside Manuals
  4. Power Tool
  5. PSSPA 20-Li C3
  6. Original instructions manual

Parkside PSSPA 20-Li C3 Original Instructions Manual

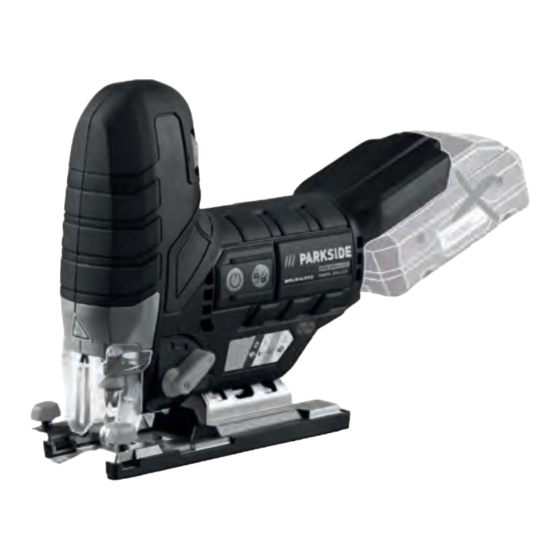

Cordless jigsaw 20v
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 21

Quick Links

Download this manual
Akku-Stichsäge 20 V / Cordless Jigsaw 20V / Scie
sauteuse sans fi l 20 V PSSPA 20-Li C3
Akku-Stichsäge 20 V
Originalbetriebsanleitung
Scie sauteuse sans fi l 20 V
Traduction des instructions d'origine
Akumulatorowa wyrzynarka 20 V
Tłumaczenie oryginalnej instrukcji obsługi
Akumulátorová priamočiara píla 20 V
Preklad originálneho návodu na obsluhu
Sierra de calar recargable 20 V
Traducción del manual de instrucciones original
Akkus szúrófűrész 20 V
Az originál használati utasítás fordítása
IAN 391000_2201
Cordless Jigsaw 20V
Translation of the original instructions
Accu-decoupeerzaag 20 V
Vertaling van de originele gebruiksaanwijzing
Aku přímočará pila 20 V
Překlad originálního provozního návodu
Batteridreven stiksav 20 V
Oversættelse af den originale driftsvejledning
Seghetto a pendolo
ricaricabile 20 V
Traduzione delle istruzioni d'uso originali
Akumulatorska vbodna
žaga 20 V
Prevod originalnega navodila za uporabo

Advertisement

Table of Contents
loading

Related Manuals for Parkside PSSPA 20-Li C3

Summary of Contents for Parkside PSSPA 20-Li C3

  • Page 1 Akku-Stichsäge 20 V / Cordless Jigsaw 20V / Scie sauteuse sans fi l 20 V PSSPA 20-Li C3 Akku-Stichsäge 20 V Cordless Jigsaw 20V Originalbetriebsanleitung Translation of the original instructions Scie sauteuse sans fi l 20 V Accu-decoupeerzaag 20 V Traduction des instructions d‘origine...
  • Page 2 Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l‘appareil.
  • Page 3 2 3 4...

  • Page 4: Table Of Contents

    Inhaltsverzeichnis Service........... 18 Garantie............. 18 Einleitung..........4 Reparatur-Service........19 Bestimmungsgemäße Verwendung..... 4 Service-Center..........19 Lieferumfang/Zubehör.........5 Importeur............ 19 Übersicht............5 Ersatzteile und Zubehör....19 Funktionsbeschreibung.........5 Original-EG- Technische Daten......... 5 Konformitätserklärung....20 Sicherheitshinweise......6 Explosionszeichnung....211 Bedeutung der Sicherheitshinweise.....7 Bildzeichen und Symbole......7 Einleitung Allgemeine Sicherheitshinweise für Elektrowerkzeuge.........

  • Page 5: Lieferumfang/Zubehör

    • Originalbetriebsanleitung te den nachfolgenden Beschreibungen. Akku und Ladegerät sind nicht im Lie- Technische Daten ferumfang enthalten. Akku-Stichsäge 20 V ... PSSPA 20-Li C3 Übersicht Bemessungsspannung U ....... 20 V ⎓ Die Abbildungen des Geräts fin- Gewicht mit Akku (Smart PAPS 204 A1) den Sie auf der vorderen und ..............

  • Page 6: Sicherheitshinweise

    Schalldruckpegel (L ) ..75,1 dB; K =5 dB dem Angabewert abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug Schallleistungspegel (L verwendet wird. Es ist notwendig, Sicherheits- – gemessen ....... 86,1 dB; K =5 dB maßnahmen zum Schutz des Bedieners festzu- Vibration (a legen, die auf einer Abschätzung der Schwin- –...

  • Page 7: Bedeutung Der Sicherheitshinweise

    Allgemeine Sicherheits- dung in der Betriebsanleitung Ihres Akkus und Ladegeräts der Serie X 20 V TEAM. Eine de- hinweise für Elektro- taillierte Beschreibung zum Ladevorgang und werkzeuge weitere Informationen finden Sie in dieser se-  WARNUNG! Lesen Sie alle Sicherheits- paraten Bedienungsanleitung. hinweise, Anweisungen, Bebilderungen und Bedeutung der Sicherheits- technischen Daten, mit denen dieses Elektro- hinweise...
  • Page 8 Kühlschränken. Es besteht ein erhöhtes tung, wie Staubmaske, rutschfeste Sicher- Risiko durch elektrischen Schlag, wenn Ihr heitsschuhe, Schutzhelm oder Gehörschutz, Körper geerdet ist. je nach Art und Einsatz des Elektrowerk- zeugs, verringert das Risiko von Verletzun- c) Halten Sie das Elektrowerkzeug gen.
  • Page 9 kundenbruchteilen zu schweren Verletzun- kanten verklemmen sich weniger und sind gen führen. leichter zu führen. g) Verwenden Sie Elektrowerkzeug, 4. VERWENDUNG UND BEHANDLUNG Zubehör, Einsatzwerkzeuge usw. DES ELEKTROWERKZEUGS entsprechend diesen Anweisungen. a) Überlasten Sie das Elektrowerk- Berücksichtigen Sie dabei die Ar- zeug nicht.

  • Page 10: Sicherheitshinweise Für Hin- Und Hergehende Sägen

    Verlust der Kontrolle führen kann. oder veränderte Akkus können sich unvor- • Verwenden Sie ausschließlich Zu- hersehbar verhalten und zu Feuer, Explosi- behör, welches von PARKSIDE emp- on oder Verletzungsgefahr führen. fohlen wurde. Ungeeignetes Zubehör f) Setzen Sie einen Akku keinem kann zu elektrischem Schlag oder Feuer füh-...

  • Page 11: Restrisiken

    in eine Wasserleitung verursacht Sachbe- Wenn keine weitere Aktion folgt, erlö- schädigung. schen die LED-Arbeitsleuchten automa- tisch nach 10 s (bzw. nach der in der • Warten Sie, bis das Elektrowerk- App eingestellten Verzögerung). Das zeug zum Stillstand gekommen ist, Gerät ist wieder gesperrt. bevor Sie es ablegen.

  • Page 12: Parallelanschlag Montieren Und Demontieren

    Voraussetzungen 2. Ziehen Sie den Parallelanschlag (22) aus den Aufnahmen für Parallelanschlag (15) • Das Sägeblatt hat eine T-Schaft-Aufnahme heraus. (Einnockenschaft) wie die mitgelieferten Sä- geblätter (16/17). Parallelanschlag einstellen (Abb. C) • Das Sägeblatt ist für das jeweilige Material 1. Lockern Sie die Feststellschrauben (18). geeignet.

  • Page 13: Schutzhaube Montieren Und Demontieren

    Linienführungsadapter montieren 3. Verbinden Sie eine geeignete Staubabsau- gung (nicht mitgeliefert) mit dem Adapter 1. Setzen Sie den Linienführungsadapter (19) zur externen Staubabsaugung (10). von unten in die Aussparungen vorne an 4. Passt die externe Staubabsaugung nicht, der Fußplatte (11). verwenden Sie zusätzlich das Reduzierstück 2.

  • Page 14: Betrieb

    Vorgehen (Abb. F) 2. Schieben Sie den Akku (25) in den Lade- schacht des Ladegerätes. 1. Setzen Sie das Gerät mit der Vorderkante 3. Nach erfolgtem Ladevorgang trennen Sie der Fußplatte (11) auf das Werkstück. Das das Ladegerät vom Netz. Sägeblatt (16) berührt das Werkstück nicht. 4.

  • Page 15: Ein- Und Ausschalten

    2. Wenn nicht, drücken Sie folgende Zeile: 3. Drücken Sie die Entsperrtaste (3) ✔ Die LED-Arbeutsleuchten leuchten, das Geräteinformation PSSPA 20-Li C3 ✔ Die Seite des Geräts wird angezeigt. Gerät ist entsperrt Falls Sie das Gerät nicht auf der Seite des 4.

  • Page 16: Transport

    • Verzögerung Werkzeugbeleuch- Lassen Sie Instandsetzungsarbeiten und War- tung: Verzögerung, mit der die LED-Ar- tungsarbeiten, die nicht in dieser Anleitung be- beitsleuchten nach dem Ausschalten nach- schrieben sind, von unserem Service-Center leuchten. Wenn die LED-Arbeitsleuchten durchführen. Verwenden Sie nur Original-Er- leuchten, ist das Gerät nicht gesperrt.

  • Page 17: Fehlersuche

    Fehlersuche Die folgende Tabelle hilft Ihnen kleine Störungen zu beseitigen: Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Akku (25) nicht eingesetzt Akku einsetzen (Abb. A), S.  Ein-/Ausschalter (2) defekt Wenden Sie sich an das Ser- vice-Center. Akku (25) entladen Akku laden (siehe separate Be- dienungsanleitung für Akku und Ladegerät) Motor defekt...

  • Page 18: Service

    Metallteile können sortenrein getrennt wer- tausch des Produkts beginnt kein neuer Garan- den und so einer Wiederverwertung zuge- tiezeitraum. führt werden. Fragen Sie hierzu unser Ser- Garantiezeit und gesetzliche vice-Center. Mängelansprüche • Wir entsorgen Ihre eingesendeten, defekten Die Garantiezeit wird durch die Gewährleis- Geräte kostenlos.

  • Page 19: Reparatur-Service

    Hinweis: Bitte senden Sie Ihr Gerät gerei- • Sollten Funktionsfehler oder sonstige Män- gel auftreten, kontaktieren Sie zunächst das nigt und mit Hinweis auf den Defekt an die nachfolgend benannte Service-Center te- vom Service-Center genannte Adresse. lefonisch oder per E‑Mail. Sie erhalten •...

  • Page 20: Konformitätserklärung

    Original-EG-Konformitätserklärung Produkt: Akku-Stichsäge 20 V Modell: PSSPA 20-Li C3 Seriennummer: 000001–150000 Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechts- vorschriften der Union: 2006/42/EG •  2014/30/EU •  2011/65/EU & (EU) 2015/863 Produkt mit Akku Smart PAPS 204 A1/Smart PAPS 208 A1: 2014/53/EU Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8.

  • Page 21: Introduction

    Table of Contents Service........... 34 Guarantee..........34 Introduction........21 Repair service..........35 Proper use..........21 Service Centre..........35 Scope of delivery/accessories....22 Importer............35 Overview............22 Spare parts and accessories....35 Description of functions......22 Translation of the original EC Technical data..........22 declaration of conformity....36 Safety information......

  • Page 22: Scope Of Delivery/Accessories

    • Translation of the original instructions Technical data Battery and charger are not included. Cordless Jigsaw 20V ... PSSPA 20-Li C3 Overview Rated voltage U ........20 V ⎓ The illustrations for the device Weight with battery (Smart PAPS 204 A1) can be found on the front and ..............

  • Page 23: Safety Information

    – Wood .......3.98 m/s²; K=1.5 m/s² keep the exposure to vibrations as low as pos- sible. An example of a measure to reduce vi- – Metal ......4.10 m/s²; K=1.5 m/s² bration exposure is limiting the working hours. Temperature ........... ≤50 °C All parts of the operating cycle have to be con- –...

  • Page 24: Meaning Of The Safety Information

    Meaning of the safety warnings and instructions for future information reference. The term “power tool” in the warnings refers to  DANGER! If you do not observe this your mains-operated (corded) power tool or safety instruction, an accident will occur. The battery-operated (cordless) power tool. result of which is severe bodily injury or death.
  • Page 25 f) If operating a power tool in a h) Do not let familiarity gained from damp location is unavoidable, use frequent use of tools allow you to a residual current device (RCD) pro- become complacent and ignore tected supply. Use of an RCD reduces tool safety principles.

  • Page 26: Safety Information For Reciprocating Saws

    • Only use accessories recommended avoid contact. If contact accident- by PARKSIDE. Unsuitable accessories ally occurs, flush with water. If li- may cause electric shock or fire. quid contacts eyes, additionally seek medical help.

  • Page 27: Residual Risks

    • After you have finished work, turn plants should consult their doctor and the man- the power tool off and do not pull ufacturer of the implant before operating the the sawblade out of the cut until it machine. has come to a standstill. In this way Preparation you will avoid any kickback and can safely put down the power tool.

  • Page 28: Attaching And Removing The Saw Blade

    Attaching and removing the • Switch (dust blower function) (6) rip fence Blower function for chip-free cutting line The rip fence can be fitted on both sides of the device. ⭠ ⭢ Mounting the rip fence (Fig. C) enable disable 1. Loosen the retaining screws (18) if neces- sary.

  • Page 29: External Dust Extraction

    External dust extraction Attaching and removing the line guide adaptor Connecting external dust extraction With the line guide adaptor (19), you can bet- (Fig. E) ter align with the drawn cutting lines. 1. Disable the dust blower function (6). Attaching the line guide adaptor 2.

  • Page 30: Operation

    Charging the battery Procedure (Fig. F) 1. Plug the charger into a socket. 1. Place the device with the front edge of the footplate (11) on the workpiece. The saw 2. Slide the battery (25) into the charging slot blade (16) does not touch the workpiece. of the charger.

  • Page 31: Switching On And Off

    3. Press the unlock button (3) ✔ The LED work lights light up, the device is 2. If not, press the following row: Device info PSSPA 20-Li C3 unlocked ✔ The device page will be displayed. 4. Press the On/Off switch (2).

  • Page 32: Transport

    • Tool total runtime: Total runtime of the carried out by our Service Centre. Only use ori- device ginal replacement parts. • Tool locked times: Number of times the Cleaning device has been blocked.  WARNING! Electric shock Never spray • Tool overcurrent times: Number of down the device with water.

  • Page 33: Troubleshooting

    Troubleshooting The following table will assist you in fixing faults: Problem Possible cause Error correction Machine does not start Rechargeable battery (25) not Inserting the battery (Abb. A), inserted p. 31 On/Off switch (2) is broken contact the service centre. Rechargeable battery (25) dis- Charge the battery (see the sep- charged arate operating instructions for...

  • Page 34: Service

    • We will dispose of defective devices you defects already present at the time of purchase ship to us free of charge. must be reported immediately after unpacking. Repairs arising after expiry of the guarantee Dispose of the batteries according to local period are chargeable.

  • Page 35: Repair Service

    In order to avoid acceptance problems and or devices sent as any other form of special additional costs, please be sure to use only freight. the address communicated to you. Ensure • We will dispose of defective devices you that the consignment is not sent carriage ship to us free of charge.

  • Page 36: Translation Of The Original Ec Declaration Of Conformity

    Translation of the original EC declaration of conformity Product: Cordless Jigsaw 20V Model: PSSPA 20-Li C3 Serial number: 000001–150000 The object of the declaration described above is in conformity with the relevant Union harmonisa- tion legislation: 2006/42/EC •  2014/30/EU •  2011/65/EU & (EU) 2015/863 Product with battery Smart PAPS 204 A1/Smart PAPS 208 A1: 2014/53/EU...

  • Page 37: Introduction

    Sommaire Recyclage/protection de l'environnement......51 Introduction........37 Service........... 52 Utilisation conforme........37 Garantie (Belgique)........52 Matériel livré/Accessoires......38 Garantie (France)........53 Aperçu............38 Service de réparation........ 55 Description fonctionnelle......38 Service-Center..........55 Caractéristiques techniques.......39 Importateur..........55 Consignes de sécurité..... 40 Pièces de rechange et Signification des consignes de accessoires........
