Parkside PSSSA 20-Li B2 Original Instructions Manual
  1. Manuals
  2. Brands
  3. Parkside Manuals
  4. Power Tool
  5. PSSSA 20-Li B2
  6. Original instructions manual

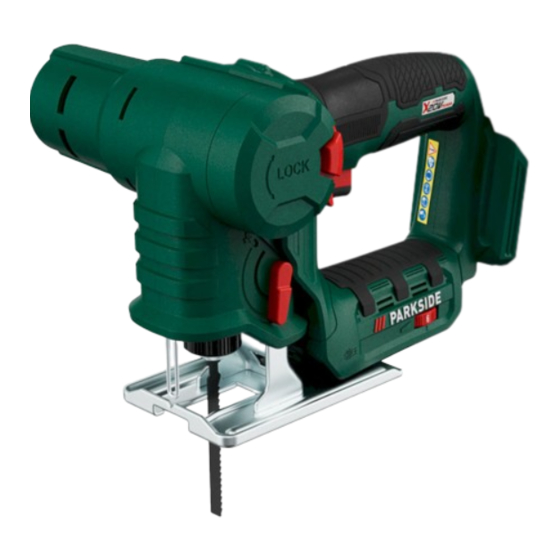

Parkside PSSSA 20-Li B2 Original Instructions Manual

Cordless jigsaw & sabre saw 20v
Hide thumbs Also See for PSSSA 20-Li B2:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 22

Quick Links

Download this manual
Akku-Stich- und Säbelsäge 20 V / Cordless Jigsaw & Sabre Saw
20V / Scie sauteuse et scie sabre sans fi l 20 V PSSSA 20-Li B2
Akku-Stich- und Säbelsäge 20 V
Originalbetriebsanleitung
Scie sauteuse et scie sabre sans fi l 20 V
Traduction des instructions d'origine
Akumulatorowa wyrzynarka i piła
szablasta 20 V
Tłumaczenie oryginalnej instrukcji obsługi
Aku priamočiara a chvostová píla 20 V
Preklad originálneho návodu na obsluhu
Sierra de calar y de sable recargable 20 V
Traducción del manual de instrucciones original
Akkus szúró- és kardfűrész 20 V
Az originál használati utasítás fordítása
IAN 380750_2110
Aku přímočará pila a pila ocaska 20 V
Překlad originálního provozního návodu
Accu-decoupeer- en sabelzaag 20 V
Vertaling van de originele gebruiksaanwijzing
Cordless Jigsaw & Sabre Saw 20V
Translation of the original instructions
Batteridreven stik- og bajonetsav 20 V
Oversættelse af den originale driftsvejledning
Seghetto elettrico e a pendolo
ricaricabile 20 V
Traduzione delle istruzioni d'uso originali
Akumulatorska vbodna in sabljasta
žaga 20 V
Prevod originalnega navodila za uporabo
