TOWER HEATER
ROUND
TH6-105Ni-WL
TH6-120Ni-WL
TH12-150Ni-WL
TH12-180Ni-WL
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
TH9-105Ni-WL
TH12-210Ni-WL
YHTEESOPIVA INNOVA KÄYTTÖPANEELIEN KANSSA.
COMPATIBLE WITH INNOVA USER INTERFACE
Classic 2.0
Classic
Käyttöpaneelin ohjeet löytyvät käyttöpaneelin pakkauksesta.
For control operation. Please refer to Innova control manual.
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
KÄYTTÖOHJEET
TH9-120Ni-WL
TH9-150Ni-WL
TH12-240Ni-WL
Touch
MANUAL
Ni
version
SS Touch
Advertisement
Table of Contents

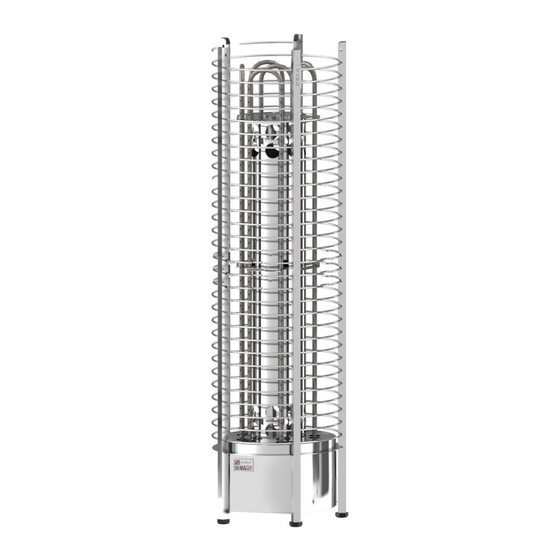

Related Manuals for Sawo TH6-120Ni-WL
Summary of Contents for Sawo TH6-120Ni-WL
- Page 1 TH12-180Ni-WL TH12-210Ni-WL TH12-240Ni-WL Onnittelut loistavasta kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of SAWO sauna heater! Please read the manual carefully before using the heater. YHTEESOPIVA INNOVA KÄYTTÖPANEELIEN KANSSA. COMPATIBLE WITH INNOVA USER INTERFACE Classic 2.0 Classic...
-
Page 2: Table Of Contents
SISÄLLYSLUETTELO Turvaohjeet ...................4 Käyttäjälle: ................4 Asentajalle: ................6 Kiukaan asentaminen ..............8 Kiuaskivet ..................10 Kivien latominen kiukaaseen ............10 Erillisen käyttöpanelin asennus ............12 Lämpötilatunnistin ................ 13 Ovitunnistinvaraus (lisävaruste) ............. 14 Tuuletin (lisävaruste) ..............14 Valaistuksen himmennin (lisävaruste) ..........14 Kytkentäkaavio ................16 Maksimi päälläoloajat .............. - Page 3 TABLE OF CONTENTS Safety instructions ................5 For user: .................5 For technicians: ...............7 Heater installation ................9 Heater stones ................11 Loading stones into the heater ............. 11 Installation of the Control Panel (See Illustration) ......12 Sensor ..................13 Door Sensor (optional) ..............15 Fan (optional) ................
-
Page 4: Turvaohjeet
TURVAOHJEET Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asennusta tai saunan käyttöä. Käyttäjälle: • Tämä kiuas ei sovellu sellaisten henkilöiden käytettäväksi (ml.lapset), joiden fyy- siset tai henkiset ominaisuudet tai kokemuksen puute estävät heitä käyttämästä kiuasta turvallisesti. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt henkilö. -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Asentajalle
Asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Kiuasta asennettaessa tarkista vaadittavat suojaetäisyydet käyttöohjeesta (Katso sivu 9). • Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. • Julkisessa käytössä olevaan kiukaaseen, jossa on viikkoajastin tai kauko-ohjaus mahdollisuus on asennettava erillinen ovitunnistin saunan oveen. -
Page 7: For Technicians
For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater (See page 9). • The electronic sensor and electronic heating system should be mounted in a way so that incoming air will not interfere with it. - Page 8 KIUKAAN ASENNUS Kiuas on mahdollista sijoittaa mihin vain saunahuoneessa, lukuunottamatta syvennystä. Turvallisuussyistä annettuja minimisuojaetäisyyksiä (Katso sivu 9) sekä kuutiotilavuuksia (kts. sivu 24, tekniset tiedot) tulee noudattaa. Saunaan saa asentaa vain yhden kiukaan, ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa kiukaan kiinnittäminen lattiaan on säädetty lailla.
-
Page 9: Heater Installation
HEATER IN INSTALLATION The heater can be placed wherever in the sauna, but for safety and convenience, follow the minimum safety distances as provided below (See page 9). Follow the cubic volumes given in the Technical Data (See page 30). Do not install the heater to the floor or wall niche. -
Page 10: Kiuaskivet
KIUASKIVET Kivien tarkoitus kiukaassa on varastoida lämpöä, jolla taataan löylyveden tehokas höyrystyminen. Jotta kiuas toimii oikealla tavalla, on kivet poistettava kiukaasta vähintään kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila tulee puhdistaa murentuneista kivistä säännöllisesti ja uudet kivet latoa ohjeen mukaisesti. Uusia kiviä ladottaessa suositellaan käyttämään viiltosuojahansikkaita. -
Page 11: Heater Stones
NOTE! Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use eramic stones or other artificial stones of any type! -
Page 12: Erillisen Käyttöpanelin Asennus
ERILLISEN KÄYTTÖPANELIN ASENNUS 1. Asenna erillinen käyttöpaneli kaapelilla. saunahuoneen ulkopuolelle, 4. Asenna käyttöpaneli seinään tehtyyn huonelämpötilaan. aukkoon. 2. Tee seinään aukko annettujen mittojen 5. Ruuvaa käyttöpaneli seinään mukana mukaan. tulleilla ruuveilla. 3. Liitä käyttöpaneli tehoyksikkö 6. Napauta käyttöpanelin etulevy pai- toisiinsa mukana tulevalla... -
Page 13: Lämpötilatunnistin
LÄMPÖTILATUNNISTIN Asenna tunnistin kiukaan yläpuolelle (Katso kuva 6) Älä asenna tunnistinta lähelle ilmanvaihtoventtiilejä. Liian lähellä tunnistimia olevat ilmanvaihtoventtiilit viilentävät tunnistimia ja antavat väärän tiedon tehoyksikölle saunan lämpötilasta ja kiuas saattaa ylikuumentua. SENSOR Place the sensor over the heater. (See fig. 6) Do not place the sensors near the air ventilation. -
Page 14: Ovitunnistinvaraus (Lisävaruste)
OVITUNNISTINVARAUS (LISÄVARUSTE) Muussa kuin kotikäytössä on suositeltavaa asentaa ovitunnistin (lisävaruste). Sille on varattu omat riviliitimet ohjauskeskuksessa (Katso sivu 24). Ovitunnistin kytkee pois päältä kaikki aktiiviset esiajastustoiminnot mikäli ovi on auki. Ovitunnistin myös varmistaa, että saunan ovi ei ole liian pitkään avoinna, kun kiuas on päällä. -
Page 15: Door Sensor (Optional)
DOOR SENSOR (OPTIONAL) In other than household use, it is recommended to install door sensor. The door sensor disables all pre-run operations if the door is opened while the pre-run countdown is active. The door sensor also ensures that the door is not open for long periods of time when the heater is on. -
Page 16: Kytkentäkaavio
KYTKENTÄKAAVIO ELECTRICAL DIAGRAM 3 Vaihe Siirtämällä liitintä saat muutettua 3 Phase päälläolo- ja esia- jastusaikaa Jumper For Maksimipäälläoloajan Maximum Session Time Malli valinta (tunteina) (hours) H10 H11 Model Adjust this jumper to change max. TH6-105Ni-P 10.5 JPB1 Control Unit Main Switch session time. - Page 17 Tehoyksikkö Kontaktoriyksikkö 3 Vaihe Power Controller Contactor 3 Phase Control Unit Main Switch Built-in Control For Built-in Controls, Control Unit Main Switch Built-in Control For Built-in Controls, Jumper For 1 1 0 1 Models remove the interface 1 1 0 1 Models remove the interface Maximum Session Time...
-
Page 18: Maksimi Päälläoloajat
MAKSIMI PÄÄLLÄOLOAJAT Maksimi päälläoloaika riippuu saunan käyttökohteesta. Kotikäytössä maksimiaika on rajattu kuuteen tuntiin. Se sisältää esiajastuksen ja päälläoloajan*. Tehdasasetus on kuusi tuntia. Taloyhtiöissä, hotelleissa ja muissa vastaavissa kohteissa maksimiaika on rajattu 12 tuntiin, sisältäen esiajastuksen ja päälläoloajan. Yleisissä saunoissa päälläoloaika voi olla joko 18 tai 24 tuntia. Mikäli päälläoloaika on ajastet- tu 24 tuntiin, sauna on aina päällä... -
Page 19: Maximum Session Time
MAXIMUM SESSION TIME The maximum sauna session time depends on the purpose of the sauna. For domestic use, the total on-time of the sauna is limited to 6 hours. It includes pre-run time and the session time*. The factory setting for the control unit is 6 hours. For condominiums, hotels and similar locations, the operating period of the sauna heater is limited to 12 hours, including the pre-run time and the session time. -
Page 20: Ilmanvaihto
ILMANVAIHTO Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta ilmaa sopivassa suhteessa. Oikealla tavalla järjestetty ilmanvaihto kierrättää kiukaan ympärillä olevan lämpimän ilman saunan kaukaisimpaankin nurkkaan. Jokainen saunahuone on kuitenkin ilmankierroltaan yksilöllinen. Parhaan löylyn saamiseksi suosittelemme koneel- lista ilmanvaihtoa. Tulo- ja poistoilmaventtiilien sijainnit vaihtelevat saunan mallista sekä... -
Page 21: Air Ventilation
AIR VENTILATION To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner. -
Page 22: Saunahuoneen Lämmitys
SAUNAHUONEEN LÄMMITYS VAROITUS! Uusissa vastuksissa saattaa olla tuotantovaiheessa syntyneitä ainejäämiä, jotka voivat aiheuttaa ensimmäisellä lämmityskerralla savun ja hajun muodostumista saunaan. Savun hengittäminen voi olla terveydelle haitallista. Seuraa seuraavia ohjeita lämmittäessäsi kiuasta ensimmäistä kertaa tai jos olet vaihtanut kiukaaseen uudet vastukset. Säädä... -
Page 23: Heating Of The Sauna Room
HEATING OF THE SAUNA ROOM CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. -
Page 24: Saunan Huolto
Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella. Älä lämmitä saunaa heti käsittelyn jälkeen. Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedolla saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pakkauksesta ennen tuotteen käyttämistä. -
Page 25: Sauna Maintenance
If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth. - Page 26 VIANETSINTÄ Jos kiuas ei lämpene tai sauna lämpenee hitaasti: NB-MALLIT: • Onko ajastin toiminta-alueella? • Onko ajastin pysähtynyt? Ottaako ajastimen väännin kiinni kiukaan runkoon eikä pyöri? (sopiva rako 1-2mm) Tarvittaessa vedä väännintä pari milliä ulospäin. • Onko termostaatti säädetty saunan lämpötilaa korkeammalle arvolle? •...
-
Page 27: Diagnostic Table
DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NB-MODELS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters. -
Page 28: Tekniset Tiedot
TEKNISET TIEDOT TECHNICAL DATA KIUAS VASTUS SAUNAN JÄNNITE KIUKAAN KOKO JOHDON KIVET OHJAUS SULAKE TILAVUUS POIKKIPINTA MALLI TYYPPINUMERO LEVEYS SYVYYS KORKEUS HEATER HEATING ELEMENT SAUNA ROOM SUPPLY SIZE OF HEATER SIZE OF WIRE STONES CONTROL FUSE MODEL VOLTAGE WITHOUT WITH STONE STONE TYPE... -
Page 29: Tower Kiukaan Varaosat
HP41-007 HP01-021 INN-R4 HP03-004 1,5 kW 2 kW 1,15 kW INN-FTEMP 12mm 12mm HP41-002 HP41-003 HP41-004 HP42-002 (4-5 H.E.) HP43-008 (6 H.E.) HP44-003 (9 H.E.) HP45-004 (12 H.E.) INN-BOARD TOWER KIUKAAN TOWER HEATER SPAREPARTS: VARAOSAT: 1. Vastus 1. Heating Element 2. -
Page 30: Kiukaan Huoltotoimenpiteet
KIUKAAN HUOLTOTOIMENPITEET HEATER MAINTENANCE SUOMI... - Page 31 PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...
