Summary of Contents for Midea HW 7.62

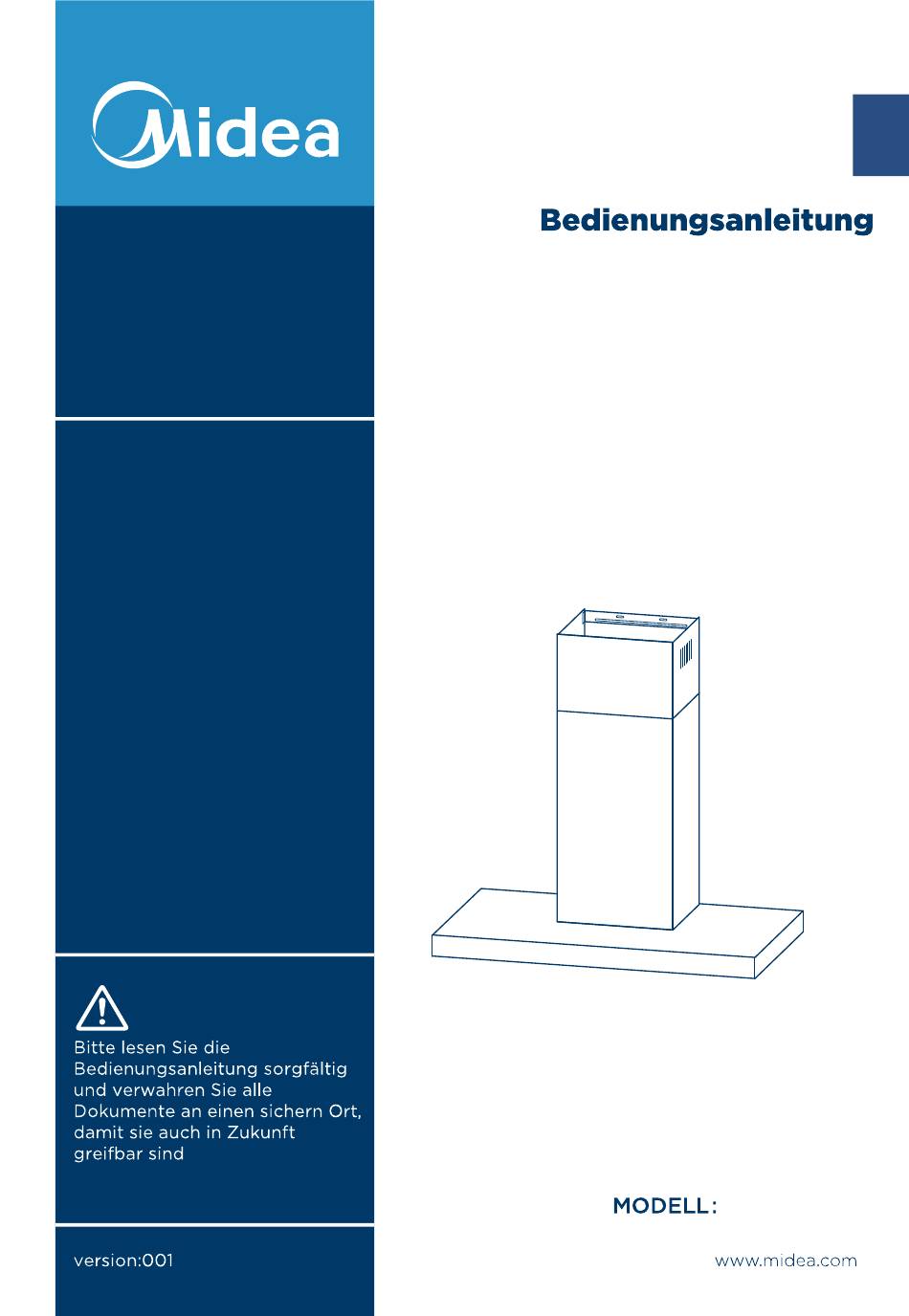

- Page 1 Dunstabzugshaube HW 7.62 HW 7.92...
- Page 2 EMPFEHLUNGEN UND ANREGUNGEN Die Gebrauchsanweisung gilt für mehrere Versionen dieses Geräts. Dementsprechend könnten Beschreibungen einzelner Funktionen beinhaltet sein, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden durch falsche oder unsachgemäße Installation. • Der Mindestsicherheitsabstand zwischen Herd und die Dunstabzugshaube beträgt 650 mm (einige Modelle können auf einer niedrigeren Höhe installiert werden, beziehen Sie sich auf die Absätze „Abmessungen“...
- Page 3 KOMPONENTEN Ref. Menge. Produktkomponenten Kamin mit Wrasenschirm, komplett mit: Steuerungen, Licht, Gebläse, Filter. Unterer dekorativer Schornstein Oberer dekorativer Schornstein Flansch (150mm/120mm) Ablaufrohr Der Aktivkohlefilter (Ersatzteilnummer: MKF 150) Menge. Dokumentation Bedienungsanleitung Optionale Ref. Menge. Installationskomponenten Schrauben 5 x 50 Dübel Schrauben 4,2 x 9,5 Hauben-Befestigungswinkel Schornstein-Befestigungswinkel...
- Page 4 ABMESSUNGEN Einheit: mm Min. Min. 650mm 650mm Option Schornstein 400+390 465- 800 500+490 565- 1000...
-
Page 5: Installation
INSTALLATION WANDBOHRUNG UND HALTERUNGSBEFESTIGUNG Option Schornstein 400X390 160-500 500X490 260-700 Vertikale Bezugslinie Erstellen Sie zunächst folgende Markierungen: Eine vertikale Linie bis zur Decke oder bis zur oberen Grenze in der Mitte des Bereichs, in dem die Haube angebracht werden soll. Eine horizontale Linie A bei 970 - 1070 mm über der Herdplatte. - Page 6 INSTALLATION Den Haubenbefestigungswinkel 20 mit 3 Schrauben 10 (5 x 50) an der horizontalen Linie A befestigen. Einen Schornsteinbefestigungswinkel 21 mit 2 Schrauben 10 (5 x 50) an der horizontalen Linie B befestigen. Unterer dekorativer Schornstein Abluftrohr am Haubenkörper befestigen, ...
- Page 7 VERWENDUNG Taste Funktion Anmerkungen Beleuchtung Ein/Aus Schaltfläche ein. Lüfterstufe verringern. Wenn eingeschaltet sind. Stufe "1,2,3, b (intensiv)" Wenn der Ventilator läuft. Verzögerter Abschaltmodus oder Standby- Zeigt „0“ an. Modus. Lüfterstufe erhöhen. Wenn eingeschaltet sind. Lüfter Ein. Wenn ist aus. Automatische Abschaltung nach 3 Wenn ist eingeschaltet.
-
Page 8: Wartung
WARTUNG FETTEFILTER REINIGUNG VON WIEDERVERWENDBAREN FETTFILTERN AUS METALL Die Filter müssen in regelmäßigen Abständen, spätestens jedoch alle 2 Betriebsmonate (bei besonders starker Beanspruchung häufiger) gereinigt werden. Die Reinigung kann von Hand oder in der Geschirrspülmaschine erfolgen. Entfernen Sie die Filter nacheinander, indem Sie die ... -
Page 9: Entsorgung Von Elektroaltgeräten
LED-Lichtmodul demontieren Entfernen Sie den Fettfilter und entfernen Sie vorsichtig die 2 Schrauben von der Frontplatte (zum Entfernen der Schrauben wird ein Kreuzschlitzschraubenzieher benötigt). Trennen Sie den Anschluss der LED-Leuchte. Drücken Sie auf die LED-Leuchte auf der Rückseite der Frontplatte, nehmen Sie die LED- ... - Page 10 Technische Daten Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 Midea HW 7.62 / HW 7.92 Modellname/-kennzeichen 16.1 kWh/year Jährlicher Energieverbrauch (AEC hood Energieeffizienzklasse 31,4 Energieeffizienzindex (EEI hood 37,9 fluiddynamische Effizienz (FDE hood Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz)
-
Page 11: Fehlerbehebung
FEHLERBEHEBUNG Fehler Ursache Lösung Die Rotorblätter sind blockiert. Überprüfen Sie die Rotorblätter.. Der Kondensator ist beschädigt. Austausch des Kondensators. Keine Funktion des Motors bei Der Motor ist beschädigt. Austausch des Motors. funktionierende n Beleuchtung. Die interne Verdrahtung des Motors wird unterbrochen/getrennt. Es kann Austausch des Motors. - Page 12 Wir gratulieren Ihnen zum neuen Gerät und wünschen Ihnen viel Freude daran. Sollten Sie dennoch einen Grund zur Reklamation erkennen, dann wenden Sie sich an unseren Service: Midea Europe GmbH Tel.: 06196-90 20 - 0 Im Servicefall: Fax: 06196-90 20 -120 Tel.: 06196-90 20 - 0...
- Page 15 User manual Cooker hood HW 7.62 HW 7.92...
-
Page 16: Recommendations And Suggestions
RECOMMENDATIONS AND SUGGESTIONS The instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION The manufacturer will not be held liable for any damages resulting from incorrect or improper installation. - Page 17 COMPONENTS Ref. Qty. Product Components Hood Body,complete with: Controls, Light, Blower,Filter. Lower Decorative Chimney Upper Decorative Chimney Flange ( 150mm/120mm ) Exhaust Pipe The Activated Charcoal filter ( spare part code: MKF 150 ) Qty. Documentation Instruction Manual Ref. Qty. Optional Installation Components Screws 5 x 50 Wall Plugs...
- Page 18 ：mm Min. Min. 650mm 650mm Option Chimney 400+ 430 65- 500+ 490 530 65- 1000...
-
Page 19: Wall Drilling And Bracket Fixing
INSTALLATION WALL DRILLING AND BRACKET FIXING Option Chimney 400X390 160-500 500X490 260-700 Vertical reference line As a first step, proceed with the following drawings: A vertical line up to the ceiling or up to the upper limit, at the center of the area in which the hood ... - Page 20 Lower decorative chimney Fix the exhaust pipe on the hood body, connect chimney and hood body with 2 screws 12. connect chimney fixing bracket and chimney with 2 screws 12. Hook the hood body Hook the hood body to the bracket 20. ...
- Page 21 Button Function Remarks Turns the lighting system on or off Button on. Decrease the motor speed. When are on. When the fan is running. Display fan gear "1、2、3、b". Display "0". Delayed shutdown mode, or standby mode. Increase the motor speed. When are on.
-
Page 22: Maintenance
MAINTENANCE GREASE FILTERS CLEANING METAL SELF-SUPPORTING GREASE FILTERS The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. Remove the filters one by one pushing them towards the back ... -
Page 23: Disposal Of Old Electrical Appliances
Dismantle LED linght module Remove the grease filter and carefully remove the 2 screws from the front plate (a cross headed screwdriver will be needed to remove the screws). Disconnect the terminal of LED light. Press LED light on the back of the front plate, take the LED light out. ... - Page 24 Data sheet for household cooker hoods In acc. with delegated regulation (EU) No. 65/2014 and regulation (EU) No. 66/2014 Midea Model name / identifier HW 7.62 / HW 7.92 Annual Energy Consumption (AEC 16.1 kWh/year hood Energy efficiency class A+ (most efficient) to F (least efficient)
-
Page 25: Troubleshooting
TROUBLE SHOOTING Fault Cause Solution The blades are blocked. Check the blades. The capacitor is damaged. Replace capacitor. Light on, but The motor is damaged. Replace motor. motor does not The internal wiring of motor is cut off/ work Replace motor. disconnected. - Page 26 We congratulate you to your new device and are convinced that you will be satisfied and have your joy with this modern appliance. However, if you recognize a reason for a complaint, please contact us: Midea Europe GmbH Phone: +49 6196-90 20 - 0 In case of service: Ludwig-Erhard-Str.
- Page 28 P/N:16173000A15445...
