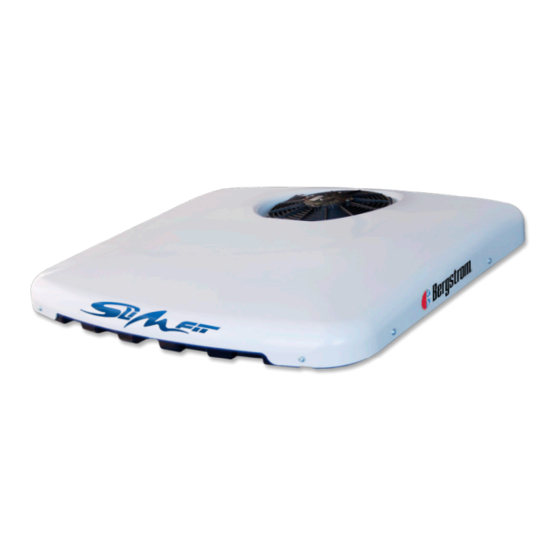

Bergstrom SLIMFIT Mounting Instructions

Scania pgr series 24 v
Hide thumbs Also See for SLIMFIT:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 16

Quick Links

Download this manual
ER-0022/1999
RA02-0027/2012
GA-2021/0140
IATF: 0323311
SLIMFIT
SCANIA PGR Series
24 V
Instrucciones de Montaje
Mounting Instructions
Instructions de Montage
Montageanweisungen
Istruzioni di Montaggio
ES
EN
FR
GE
IT
SLIMFIT
1003274153
Kit instalación
091264KT01
Documento
220AA35381

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SLIMFIT and is the answer not in the manual?

Questions and answers

Related Manuals for Bergstrom SLIMFIT

Summary of Contents for Bergstrom SLIMFIT

  • Page 1 SLIMFIT SCANIA PGR Series 24 V Instrucciones de Montaje Mounting Instructions Instructions de Montage Montageanweisungen Istruzioni di Montaggio SLIMFIT 1003274153 Kit instalación 091264KT01 Documento 220AA35381 ER-0022/1999 RA02-0027/2012 GA-2021/0140 IATF: 0323311...

  • Page 2: Explicación De Símbolos

    SLIMFIT Gracias por su adquisición y por confiar en nuestra Explicación de responsabilidades gama de productos. SLIMFIT es un equipo de - Dirna Bergstrom declina toda responsabilidad aire acondicionado diseñado y fabricado por Dirna ante los daños ocasionados en los siguientes Bergstrom para ser utilizado en un vehículo a motor...

  • Page 3: Documentación Relacionada

    - Tijeras - Flexómetro - Destornillador Uso adecuado del producto - SLIMFIT es un equipo de aire acondicionado de techo apropiado para ser utilizado únicamente en camiones. No es adecuada su instalación y funcionamiento en maquinaria agrícola ni de construcción sujeta a intensas vibraciones.
  • Page 4 SLIMFIT En vehículos que incorporen spoiler es necesario desmontar éste y eliminar barra delantera (A) antes de comenzar la instalación. Desmontar escotilla y los elementos de fijación y entregar éstos al cliente. Atención: dejar cubrecantos original (*).
  • Page 5 SLIMFIT EXTERIOR CABINA: Posicionar el SLIMFIT en el hueco de la escotilla sobre cubrecantos original. ¡Atención! Al colocar el equipo sobre el hueco escotilla, verificar que las salidas de desagüe no queden obstruidas por la junta EPDM. Escotilla Colocar consola y mover equipo hasta coincidir agujeros de la consola con los taladros originales de la escotilla.
  • Page 6 SLIMFIT Roscar (4) hexágonos M8/125x37 con arandela goma, arandela plana y apretar. Base Arandela goma Arandela plana Hexágono M8/125x37 Posicionar soportes de fijación con arandela plana, arandela grower y tornillo M8/125x40 introduciéndolos por debajo del tapizado y apretar hasta hacer tope con hexágonos.
  • Page 7 SLIMFIT Pegar en canalizador suplemento suministrado cómo se muestra e introducirlo de nuevo en panel interior de distribución de aire. Roscar (4) hexágonos M4 L=13 cómo se indica y volver a montar panel interior de distribución de aire sobre éstos.
  • Page 8 SLIMFIT Vista explosionada hasta fijación de los soportes Cubrecantos original Techo cabina Arandela goma Ø 20x7x3 Hexágono M8 M-H L=37 Arandela plana Ø 8 Tapizado Arandela plana Ø 8 Soporte fijación Arandela grower Tornillo M8/125 Vista explosionada hasta fijación de la consola...
  • Page 9 SLIMFIT Fijar consola con (4) tornillos allen 6/100x15 sobre taladros originales. ¡Atención esta operación se realiza después de la conexión del cableado! INSTRUCCIONES DETALLADAS SOBRE CONEXIÓN CABLEADO ALIMENTACIÓN En vehículos con toma de alimentación situado en zona escotilla, conectar ésta con la clema de alimentación del equipo usando cableado de...
  • Page 10 SLIMFIT Desmontar embellecedor inferior lado pasajero y pasar cable R del cableado alimentación hacia el exterior. Volver a montar fusible en cableado y fijar con (2) tornillos roscachapa 4,2x16 como se indica. Conectar en toma de positivo original. Montar tapón original.
  • Page 11 SLIMFIT Desmontar caja fusibles y embellecedor lateral derecho (*). Abrir canaleta original de paso cableados y pasar cableado hasta la parte superior.
  • Page 12 SLIMFIT Pasar cableado por debajo del tapizado hasta el equipo y conectar a clema con el mismo. Fijar cableado con soportes con adhesivo y bridas. Montar caja de fusibles y embellecedores en posición original.

  • Page 13: Aviso Importante

    SLIMFIT VEHÍCULOS CON CABLEADO ORIGINAL DE ALIMENTACIÓN - Esquema eléctrico ¡AVISO IMPORTANTE! Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se enciende y el equipo no funciona. Control electrónico Consumo 30 mAmp.
  • Page 14 SLIMFIT VEHÍCULOS SIN CABLEADO ORIGINAL DE ALIMENTACIÓN - Esquema eléctrico ¡AVISO IMPORTANTE! Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se enciende y el equipo no funciona. Control electrónico Consumo 30 mAmp.
  • Page 15 SLIMFIT...

  • Page 16: Explanation Of Symbols

    - Install SLIMFIT securely to prevent it from falling. - Use the appropriate tools for each operation. - During installation, ensure the connection of the electrical components, checking that they are fitted correctly.

  • Page 17: Tools Required For Assembly

    - Non-intended use will void the unit’s warranty and exempts the manufacturer from any responsibility. - If you are not sure how to use SLIMFIT, read the product’s user manual. - If the temperature in your vehicle’s cab is too high for rest, first cool the cab with your vehicle’s air conditioning for a few minutes...
  • Page 18 SLIMFIT If the vehicle is fitted with a spoiler, take down the spoiler and remove the front bar (A) before starting installation. Take down the hatch and the attachment elements, and hand them over to the customer. Caution: leave the original edgeband (*).
  • Page 19 SLIMFIT CABIN EXTERIOR: Position the SLIMFIT in the hatch gap on the original edgeband. Caution! When positioning the unit above the hatch gap, check that the wastewater run-offs are not blocked by the EPDM seal. Hatch Position the console and move the unit until the console holes are aligned with the original hatch boreholes.
  • Page 20 SLIMFIT Screw on (4) M8/125x37 hexagons with a rubber washer and a flat washer and tighten. Base Rubber washer Flat washer Hexagon M8/125x37 Position attachment mounts with flat washer, grower washer and M8/125x40 screw, introducing them below the upholstery and tighten until they come up against the...
  • Page 21 SLIMFIT Attach the supplied supplement in the duct as shown, and put back in the interior air distribution panel. Screw on (4) M4 L=13 hexagons as indicated and put the interior air distribution panel back on them.
  • Page 22 SLIMFIT Exploded view through to fastening mount Original edgeband Cabin roof Ø20x7x3 Rubber washer M8 Hexagon M-F L=37 Ø8 Flat washer Upholstery Ø8 Flat washer Fastening mount Grower washer Screw M8/125 Exploded view through to console fastening Hexagon L=13 M4...
  • Page 23 SLIMFIT Secure the console with (4) 6/100x15 Allen screws on the original boreholes. Caution! This operation is carried out after connecting the cabling. DETAILED INSTRUCTIONS ON CONNECTING THE POWER SUPPLY CABLES If the vehicle has a power connection in the hatch area, connect this to the unit’s power...
  • Page 24 SLIMFIT Take down the lower decorative piece on the passenger side and pass the R power cabling to the outside. Reassemble the fuse in the cabling and secure with (2) 4.2x16 tapping screws as indicated. Connect to the original positive connection.
  • Page 25 SLIMFIT Take down the right side decorative piece and fuse box (*). Open the original cabling duct and pass the cabling up to the top.
  • Page 26 SLIMFIT Pass the cabling underneath the upholstery to the unit, and connect to the terminal. Secure the cabling with the support pieces using adhesive and flanges. Mount the decorative pieces and fuse box in their original position.

  • Page 27: Important Note

    SLIMFIT VEHICLES WITHOUT ORIGINAL POWER SUPPLY CABLING - Wiring diagram IMPORTANT NOTE! Take care not to invert polarities when connecting the unit to the power supply; the display does not come on and the unit does not work. Electronic board Comsuption 30 mAmp.
  • Page 28 SLIMFIT VEHICLES WITH ORIGINAL POWER SUPPLY CABLING - Wiring diagram IMPORTANT NOTE! Take care not to invert polarities when connecting the unit to the power supply; the display does not come on and the unit does not work. Electronic board Comsuption 30 mAmp.
  • Page 29 SLIMFIT...

  • Page 30: Explication Des Symboles

    SLIMFIT Nous vous remercions de votre achat et de la confiance Explication des responsabilités témoignée à notre gamme de produits. SLIMFIT est une - Dirna Bergstrom décline toute responsabilité unité de climatisation conçue et fabriquée par Dirna en termes de dommages causés dans les cas Bergstrom pour une utilisation dans un véhicule avec le...

  • Page 31: Documentation Connexe

    SLIMFIT - Utiliser les outils appropriés à chaque climatisation de votre véhicule pendant quelques minutes, puis mettez le SLIMFIT en marche afin opération. de maintenir une température confortable. - Pendant l’installation, s’assurer du raccordement des composants électriques en Documentation connexe vérifiant leur bon ajustement.
  • Page 32 SLIMFIT Sur les véhicules qui incorporent un spoiler, il est nécessaire de le démonter et d’éliminer la barre frontale (A) avant de commencer l’installation. Démonter l’écoutille et les éléments de fixation et les remettre au client. Attention : laisser le...
  • Page 33 SLIMFIT EXTÉRIEUR CABINE : Placer le SLIMFIT dans le creux de l’écoutille sur le couvre-chant d’origine. Attention ! Avant de placer l’équipement sur le creux de l’écoutille, vérifier que les sorties d’écoulement ne soient pas bouchées par le joint EPDM.
  • Page 34 SLIMFIT Visser (4) hexagones M8/125x37 avec une rondelle en caoutchouc, une rondelle plate et serrer. Base Rondelle caoutchouc Rondelle plate Hexagone M8/125x37 Positionner les supports de fixation avec une rondelle plane, une rondelle grower et une vis M8/125x40 et les introduire sous la tapisserie...
  • Page 35 SLIMFIT Coller sur le canaliseur le supplément fourni comme montré et l’introduire à nouveau dans le panneau intérieur de distribution d’air. Visser les (4) hexagones M4 L=13 comme indiqué et remonter le panneau intérieur de distribution d’air sur ces derniers.
  • Page 36 SLIMFIT Vue éclatée jusqu’à la fixation des supports Couvre-chant d’origine Plafond cabine Rondelle caoutchouc Ø 20x7x3 Hexagone M8 M-H L=37 Ø8 Flat washer Tapisserie Rondelle plate Ø 8 Support fixation Rondelle grower Vis M8/125 Vue éclatée jusqu’à la fixation de la console...
  • Page 37 SLIMFIT Fixer la console avec (4) vis allen 6/100x15 sur les trous d’origine. Attention : cette opération est réalisée après la connexion du câblage ! INSTRUCTIONS DÉTAILLÉES SUR LA CONNEXION DU CÂBLAGE D’ALIMENTATION Dans les véhicules avec une prise d’alimentation placée dans la zone de l’écoutille, il faut connecter celle-ci à...
  • Page 38 SLIMFIT Démonter l’enjoliveur du côté du passager et passer le câble R du câblage d’alimentation vers l’extérieur. Monter à nouveau le fusible dans le câblage et fixer avec (2) vis taraudeuses 4,2x16 tel que cela est indiqué. Connecter à la prise de positif d’origine.
  • Page 39 SLIMFIT Démonter la boîte à fusibles et l’enjoliveur laté- ral droit (*). Ouvrir la goulotte d’origine de passage des câblages et passer les câbles jusqu’à la partie supérieure.
  • Page 40 SLIMFIT Passer le câblage sous la tapisserie jusqu’à l’équipement et connecter à la borne de ce dernier. Fixer ensuite le câblage avec des supports à l’aide de brides et d’adhésif. Monter la boîte à fusibles et les enjoliveurs sur leur position d’origine.

  • Page 41: Avertissement Important

    SLIMFIT VÉHICULES SANS CÂBLAGE D’ORIGINE D’ALIMENTATION – Câblage electrique AVERTISSEMENT IMPORTANT! Attention de ne pas inverser les polarités au moment de connecter l’alimentation à l’équipement. Si cela se produisait, la plaque ne s’allumerait pas et l’équipement ne fonctionnerait pas. Contrôle électronique...
  • Page 42 SLIMFIT VÉHICULES AVEC CÂBLAGE D’ORIGINE D’ALIMENTATION – Câblage electrique AVERTISSEMENT IMPORTANT! Attention de ne pas inverser les polarités au moment de connecter l’alimentation à l’équipement. Si cela se produisait, la plaque ne s’allumerait pas et l’équipement ne fonctionnerait pas. Contrôle électronique...
  • Page 43 SLIMFIT...

  • Page 44: Verwendete Symbole

    SLIMFIT Wir danken Ihnen für Ihren Einkauf und Ihr Vertrauen in Haftung unsere Produkte. SLIMFIT ist eine von Dirna Bergstrom - Dirna Bergstrom lehnt in den folgenden Fällen entwickelte und hergestellte Klimaanlage für den Einsatz jede Haftung für Schäden ab: in einem Kraftfahrzeug, dessen Motor während der...

  • Page 45: Bestimmungsgemäße Verwendung

    - 10er, 13er, 14er Schraubenschlüssel - Schere - Metermaß Bestimmungsgemäße Verwendung - SLIMFIT ist eine auf dem Dach montierte Klimaanlage, die nur für den Einsatz in Lkw geeignet ist. Sie eignet sich nicht für den Einbau und Betrieb in landwirtschaftlichen Maschinen oder Baumaschinen, bei denen starke Schwingungen auftreten.
  • Page 46 SLIMFIT Bei Fahrzeugen mit Spoiler muss vor Beginn der Installation dieser abgenommen und die vordere Traverse (A) entfernt werden. Luke und deren Befestigungselemente ausbauen und diese dem Kunden aushändigen. Achtung, nicht den Original-Kantenschutz entfernen (*).
  • Page 47 SLIMFIT KABINENAUSSENSEITE: SLIMFIT in der Lukenaussparung auf den Original-Kantenabdeckungen positionieren. Achtung! Beim Auflegen des Geräts auf die Lukenaussparung darauf achten, dass die Ablassausgänge nicht von der EPDM- Dichtung zusammengedrückt werden. Luke Konsole auflegen und die Anlage verschieben, bis die Löcher der Konsole mit den Originalbohrungen der Luke übereinstimmen.
  • Page 48 SLIMFIT (4) Sechskantschrauben M8/125x37 mit Gummiunterlegscheibe und Flachscheibe anziehen. Grundplatte Gummiunterlegscheibe Flachscheibe Sechskantschraube M8/125x37 Befestigungshalterungen mit Flachscheibe, Grower-Scheibe und Schraube M8/125x40 unter der Verkleidung einsetzen und bis zum Anschlag an die Sechskant- Verbindungsmuttern anziehen.
  • Page 49 SLIMFIT Wie gezeigt auf de mitgelieferte Zusatzführung kleben und wieder in die innere Luftverteilertafel stecken. (4) Sechskant-Verbindungsmuttern M4 L=13 wie gezeigt einschrauben und die innere Luftverteilertafel wieder darüber einbauen.
  • Page 50 SLIMFIT Explosionsansicht bis zur befestigung der halterungen Original-Kantenabdeckungen Kabinendecke Gummiunterlegscheibe Ø 20x7x3 Sechskantschraube Flachscheibe Ø 8 M8 M-W L=37 Verkleidung Flachscheibe Ø 8 Befestigungshalterung Federring Schraube M8/125 Explosionsansicht bis zur befestigung der konsole Sechskantschraube L=13 M4 Innensechskantschraube Innensechskantschraube 6/100x15 6/100x15...
  • Page 51 SLIMFIT Konsole durch Einschrauben von (4) Innensechskantschrauben M6/100x15 in den Originalbohrungen anbringen. Achtung! Dieser Vorgang erfolgt nach dem Anschluss der Kabel! DETAILLIERTE ANWEISUNGEN FÜR DEN ANSCHLUSS DER NETZKABEL Bei Fahrzeugen mit Netzanschluss im Lukenbereich diesen anhand des mitgelieferten Netzkabels an die Netzklemme der Anlage anschließen und Halterungen mit Kleber und...
  • Page 52 SLIMFIT Untere Zierleiste der Beifahrerseite abnehmen und Kabel R der Netzverkabelung nach außen führen. Sicherung wieder einsetzen und mit (2) Blechschrauben 4,2x16 wie gezeigt befestigen. An Original-Positivanschluss anschließen. Original-Stopfen einsetzen. nach innen Braunes Kabel an Masse anschließen.
  • Page 53 SLIMFIT Sicherungskasten und rechte seitliche Zierleiste (*) ausbauen. Original Kabelführung öffnen und Kabel nach oben führen.
  • Page 54 SLIMFIT Kabel unter der Verkleidung bis zur Anlage führen und an die Klemme anschließen. Kabel mit Kleber und Kabelbindern befestigen. Sicherungskasten Zierleisten Originalpositionen einbauen.
  • Page 55 SLIMFIT FAHRZEUGE OHNE ORIGINAL-NETZKABEL - ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein und das Gerät funktioniert nicht. Elektroniksteuerung Stromverbrauch 30 mAmp.
  • Page 56 SLIMFIT FAHRZEUGE MIT ORIGINAL-NETZKABEL - ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein und das Gerät funktioniert nicht. Elektroniksteuerung Stromverbrauch 30 mAmp.
  • Page 57 SLIMFIT...

  • Page 58: Spiegazione Dei Simboli

    SLIMFIT Grazie per l’acquisto e per la fiducia riposta nella nostra Esclusione di responsabilità gamma di prodotti. SLIMFIT è un impianto di aria - Dirna Bergstrom declina ogni responsabilità per condizionata progettato e prodotto da Dirna Bergstrom eventuali danni causati dai casi seguenti: per essere usato con il motore del veicolo fermo durante i •...

  • Page 59: Documenti Correlati

    - Forbici. - Metro a nastro. - Cacciavite. Corretto uso del prodotto - SLIMFIT è un impianto di aria condizionata da installare sul tetto ed è destinato esclusivamente ai camion. Non è adatto a macchinari agricoli, né per l’edilizia soggetti a forti vibrazioni.
  • Page 60 SLIMFIT Nei veicoli con lo spoiler è necessario smontare quest’ultimo e rimuovere la barra anteriore (A) prima di cominciare l’installazione. Smontare il coperchio del tettuccio apribile e gli elementi di fissaggio e consegnarli al cliente. Attenzione: lasciare il coprispigoli originale...
  • Page 61 SLIMFIT ESTERNO CABINA: Inserire il SLIMFIT nel vano del tettuccio apribile sul coprispigoli originale. Attenzione! Quando si posiziona l’impianto sul vano del tettuccio apribile, controllare che le uscite di scarico non siano ostruite dalla guarnizione EPDM. Boccaporto Posizionare la console e spostare l’impianto fino a far coincidere i fori della console con i fori originali del tettuccio apribile.
  • Page 62 SLIMFIT Avvitare (4) perni esagonali M8/125x37 con rondella di gomma, rondella piana e stringerli. Base Rondella di gomma Rondella piana Perno esagonale M8/125x37 Montare i supporti di fissaggio con la rondella piana, la rondella grower e la vite M8/125x40 inserendoli da sotto la tappezzeria e quindi...
  • Page 63 SLIMFIT Incollare sul canalizzatore il supplemento in dotazione come indicato e inserirlo di nuovo nel pannello interno di distribuzione dell’aria. Avvitare (4) perni esagonali M4 L=13 come indicato e rimontarvi sopra il pannello interno di distribuzione dell’aria.
  • Page 64 SLIMFIT Esploso Fino Al Fissaggio Dei Supporti Coprispigoli originale Tettuccio cabina Rondella di gomma Ø 20x7x3 Perno esagonale M8 Rondella piana Ø 8 M-F L=37 Tappezzeria Rondella piana Ø 8 Supporto fissaggio Rondella grower Vite M8/125 Esploso Fino Al Fissaggio Della Console...
  • Page 65 SLIMFIT Fissare la console con (4) viti a brugola 6/100x15 sui fori originali. Attenzione! Questa operazione va eseguita dopo la connessione del cablaggio! ISTRUZIONI DETTAGLIATE SULLA CONNESSIONE DEL CABLAGGIO DI ALIMENTAZIONE Nei veicoli con presa di alimentazione situata nella zona del tettuccio apribile, collegare quest’ultima al morsetto di alimentazione...
  • Page 66 SLIMFIT Smontare l’elemento decorativo inferiore sul lato passeggero e far passare il cavo R del cablaggio di alimentazione verso l’esterno. Rimontare il fusibile sul cablaggio e fissare con (2) viti per lamiera 4,2x16 come indicato. Collegare al positivo della presa originale.
  • Page 67 SLIMFIT Smontare la scatola dei fusibili e l’elemento decorativo sul lato destro (*). Aprire la canalina originale di passaggio dei cablaggi e far passare il cablaggio fino alla parte superiore.
  • Page 68 SLIMFIT Far passare il cablaggio sotto la tappezzeria fino all’impianto e collegarlo al morsetto. Fissare il cablaggio con supporti adesivi e flange. Rimontare la scatola dei fusibili e gli elementi decorativi nella posizione originale.

  • Page 69: Avviso Importante

    SLIMFIT VEICOLI SENZA CABLAGGIO DI ALIMENTAZIONE ORIGINALE - Cablaggio elettrico AVVISO IMPORTANTE! Fare attenzione a non invertire le polarità quando si esegue il collegamento dell’impianto. Infatti, in tal caso il quadro comandi non si accende e l’impianto non funziona. Controllo elettronico Consumo elettrico 30 mAmp.
  • Page 70 SLIMFIT VEICOLI CON CABLAGGIO DI ALIMENTAZIONE ORIGINALE - Cablaggio elettrico AVVISO IMPORTANTE! Fare attenzione a non invertire le polarità quando si esegue il collegamento dell’impianto. Infatti, in tal caso il quadro comandi non si accende e l’impianto non funziona. Controllo elettronico Consumo elettrico 30 mAmp.
  • Page 71 SLIMFIT...
