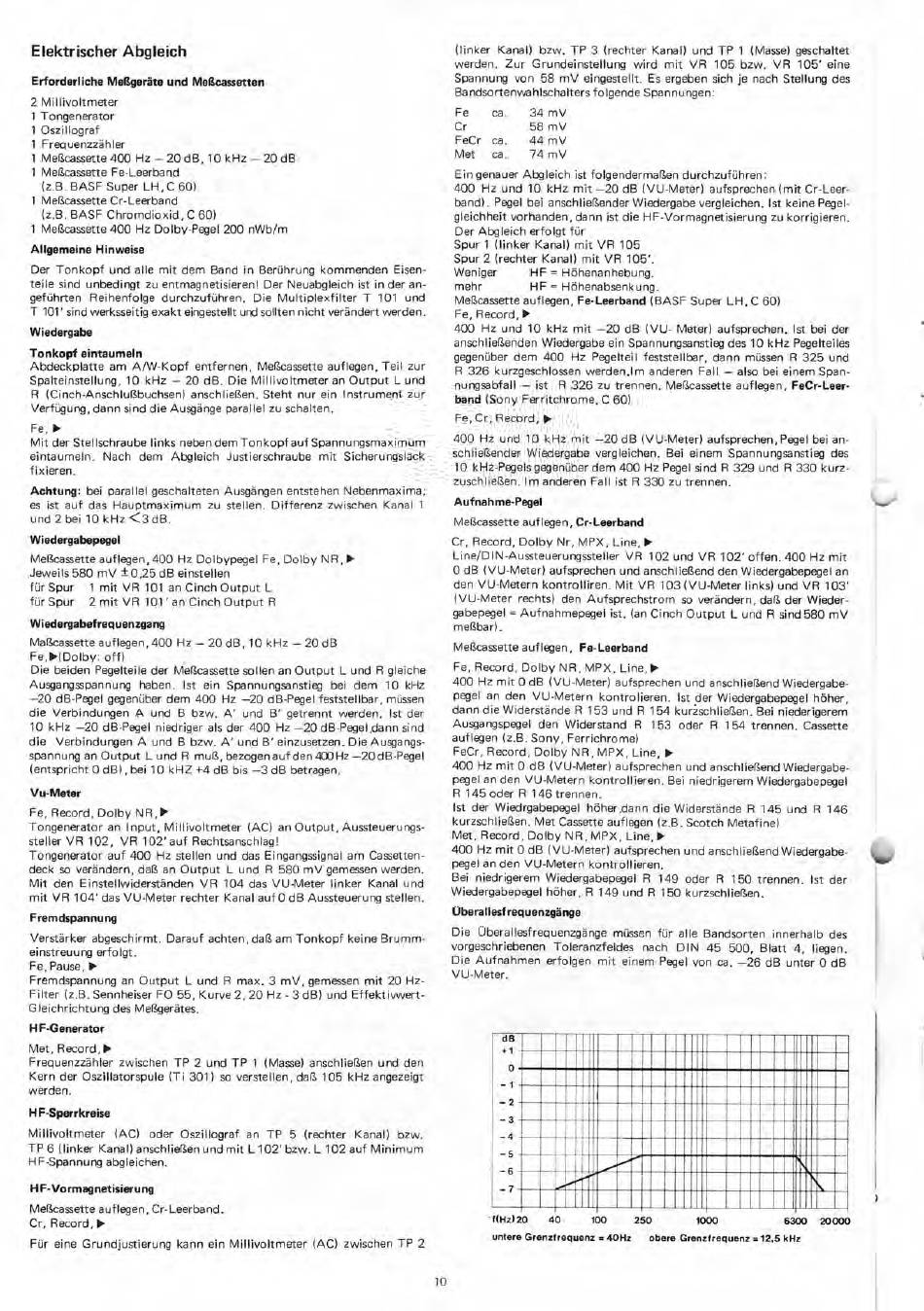

Dual C 812 Service Manual page 10

Elektrischer Abgleich
Erforderliche Meßgeräte und Meßcassetten,
2 Millivoltmeter
1 Tongenerator
1 Oszillograf
1 Frequenzzähler
1 Meßcassette 400 Hz — 20 dB, 10 kHz — 20 dB
1 Meßcassette Fe-Leerband
(z.B. BASF Super LH, C 60)
1 Meßcassette Cr-Leerband
(z.B. BASF Chromdioxid, C 60)
1 Meßcassette 400 Hz Dolby-Pegel 200 nWb/m
Allgemeine Hinweise
Der Tonkopf und alle mit dem Band in Berührung kommenden Eisen-
teile sind unbedingt zu entmagnetisieren! Der Neuabgleich ist in der an-
geführten Reihenfolge durchzuführen. Die Multiplexfilter T 101 und
T 101' sind werksseitig exakt eingestellt und sollten nicht verändert werden.
Wiedergabe
Tonkopf eintaumeln
Abdeckplatte am A/W-Kopf entfernen, Meßcassette auflegen, Teil zur
Spalteinstellung, 10 kHz —20 dB. Die Millivoltmeter an Output L und
R (Cinch-Anschlußbuchsen) anschließen. Steht nur ein Instrument zur
Verfügung, dann sind die Ausgänge parallel zu schalten.
Fe, I>
Mit der Stellschraube links neben dem Tonkopf auf Spannungsmaximum
eintaumeln. Nach dem Abgleich Justierschraube mit Sicherungslack
fixieren.
Achtung: bei parallel geschalteten Ausgängen entstehen Nebenmaxima;
es ist auf das Hauptmaximum zu stellen. Differenz zwischen Kanal 1
und 2 bei 10 kHz <3 dB.
Wiedergabepegel
Mef3cassette auflegen, 400 Hz Dolbypegel Fe, Dolby NR,›
Jeweils 580 mV ± 0,25 dB einstellen
für Spur 1 mit VR 101 an Cinch Output L
für Spur 2 mit VR 101' an Cinch Output R
Wiedergabefrequenzgang
Maßcassette auflegen, 400 Hz — 20 dB, 10 kHz —20 dB
Fe,>(Dolby: off)
Die beiden Pegelteile der Meßcassette sollen an Output L und R gleiche
Ausgangsspannung haben. Ist ein Spannungsanstieg bei dem 10 kHz
—20 dB-Pegel gegenüber dem 400 Hz —20 dB-Pegel feststellbar, müssen
die Verbindungen A und B bzw. A' und B' getrennt werden. Ist der
10 kHz —20 dB-Pegel niedriger als der 400 Hz —20 dB-Pegel,dann sind
die Verbindungen A und 8 bzw. A' und B' einzusetzen. Die Ausgangs-
spannung an Output L und R muß, bezogen auf den 400Hz —20 dB-Pegel
(entspricht 0 dB), bei 10 kHZ +4 dB bis —3 dB betragen.
Vu-Meter
Fe, Record, Dolby NR,›
Tongenerator an Input, Millivoltmeter (AC) an Output, Aussteuerungs-
steller VR 102, VR 102' auf Rechtsanschlag!
Tongenerator auf 400 Hz stellen und das Eingangssignal am Cassetten-
deck so verändern, daß an Output L und R 580 mV gemessen werden.
Mit den Einstellwiderständen VR 104 das VU-Meter linker Kanal und
mit VR 104' das VU-Meter rechter Kanal auf 0 dB Aussteuerung stellen.
Fremdspannung
Verstärker abgeschirmt. Darauf achten, daß am Tonkopf keine Brumm-
einstreuung erfolgt.
Fe, Pause,
Fremdspannung an Output L und R max. 3 mV, gemessen mit 20 Hz-
Filter (z.B. Sennheiser FO 55, Kurve 2,20 Hz - 3 dB) und Effektivwert-
Gleichrichtung des Meßgerätes.
H F-Generator
Met, Record, I>
Frequenzzähler zwischen TP 2 und TP 1 (Masse) anschließen und den
Kern der Oszillatorspule (Ti 301) so verstellen, daß 105 kHz angezeigt
werden.
HF-Sperrkreise
Millivoltmeter (AC) oder Oszillograf an TP 5 (rechter Kanal) bzw.
TP 6 (linker Kanal) anschließen und mit L 102' bzw. L 102 auf Minimum
HF-Spannung abgleichen.
H F-Vormagnetisierung
Meßcassette auflegen, Cr-Leerband.
Cr, Record, '
Für eine Grundjustierung kann ein Millivoltmeter (AC) zwischen TP 2
(linker Kanal) bzw. TP 3 (rechter Kanal) und TP 1 (Masse) geschaltet
werden. Zur Grundeinstellung wird mit VR 105 bzw. VR 105' eine
Spannung von 58 mV eingestellt. Es ergeben sich je nach Stellung des
Bandsortenwahlschalters folgende Spannungen:
Fe ca. 34 mV
Cr 58 mV
FeCr ca.
44 mV
Met ca. 74 mV
Ein genauer Abgleich ist folgendermaßen durchzuführen:
400 Hz und 10 kHz mit —20 dB (VU-Meter) aufsprechen (mit Cr-Leer-
band). Pegel bei anschließender Wiedergabe vergleichen. Ist keine Pegel-
gleichheit vorhanden, dann ist die HF-Vormagnetisierung zu korrigieren.
Der Abgleich erfolgt für
Spur 1 (linker Kanal) mit VR 105
Spur 2 (rechter Kanal) mit VR 105'.
Weniger
HF = Höhenanhebung.
mehr HF = Höhenabsenkung.
Meßcassette auflegen, Fe-Leerband (BASF Super LH, C 60)
Fe, Record,
400 Hz und 10 kHz mit —20 dB (VU- Meter) aufsprechen, Ist bei der
anschließenden Wiedergabe ein Spannungsanstieg des 10 kHz Pegelteiles
gegenüber dem 400 Hz Pegelteil feststellbar, dann müssen R 325 und
R 326 kurzgeschlossen werden.lm anderen Fall — also bei einem Span-
nungsabfall — ist R 326 zu trennen. Meßcassette auflegen, FeCr-Leer-
band (Sony Ferritchrome, C 60)
Fe, Cr, Record,
400 Hz und 10 kHz mit —20 dB (VU-Meter) aufsprechen, Pegel bei an-
schließender Wiedergabe vergleichen. Bei einem Spannungsanstieg des
10 kHz-Pegels gegenüber dem 400 Hz Pegel sind R 329 und R 330 kurz-
zuschließen. Im anderen Fall ist R 330 zu trennen.
Aufnahme-Pegel
Meßcassette auflegen, Cr-Leerband
Cr, Record, Dolby Nr, MPX, Line,
Line/DIN-Aussteuerungssteller VR 102 und VR 102' offen. 400 Hz mit
0 dB (VU-Meter) aufsprechen und anschließend den Wiedergabepegel an
den VU-Metern kontrolliren. Mit VR 103 (VU-Meter links) und VR 103'
(VU-Meter rechts) den Aufsprechstrom so verändern, daß der Wieder-
gabepegel = Aufnahmepegel ist. (an Cinch Output L und R sind 580 mV
meßbar).
Meßcassette auflegen, Fe-Leerband
Fe, Record, Dolby NR , MPX, Line,
400 Hz mit 0 dB (VU-Meter) aufsprechen und anschließend Wiedergabe-
pegel an den VU-Metern kontrolieren. Ist der Wiedergabepegel höher,
dann die Widerstände R 153 und R 154 kurzschließen. Bei niederigerem
Ausgangspegel den Widerstand R 153 oder R 154 trennen. Cassette
auflegen (z.B. Sony, Ferrichrome)
FeCr, Record, Dolby NR, MPX, Line,
400 Hz mit 0 dB (VU-Meter) aufsprechen und anschließend Wiedergabe-
pegel an den VU-Metern kontrollieren. Bei niedrigerem Wiedergabepegel
R 145 oder R 146 trennen.
Ist der Wiedrgabepegel höher,dann die Widerstände R 145 und R 146
kurzschließen. Met Cassette auflegen (z.B. Scotch Metafine)
Met, Record, Dolby NR, MPX, Line,
400 Hz mit 0 dB (VU-Meter) aufsprechen und anschließend Wiedergabe-
pegel an den VU-Metern kontrollieren.
Bei niedrigerem Wiedergabepegel R 149 oder R 150 trennen. Ist der
Wiedergabepegel höher, R 149 und R 150 kurzschließen.
Überallesfrequenzgänge
Die Überallesfrequenzgänge müssen für alle Bandsorten innerhalb des
vorgeschriebenen Toleranzfeldes nach DIN 45 500, Blatt 4, liegen.
Die Aufnahmen erfolgen mit einem Pegel von ca. —26 dB unter 0 dB
VU-Meter.
dB
+1
0
1
2
3
4
5
6
MI111111111111111M111111311111131111111M1
BIZI1111111111111111111111M1111111111111111
IBBRIIIIIIMEIMI11111»1111111111111111111
B11111111111111111•111111111111111311111111111111
mommumminumminizo
andommuunnommunnimal
wisiiiimiszniniannanieuz
'f(Hz)20 40
100 250 1000
6300 20000
untere Grenzfrequenz = 40Hz
obere Grenzfrequenz .12,5 kHz
