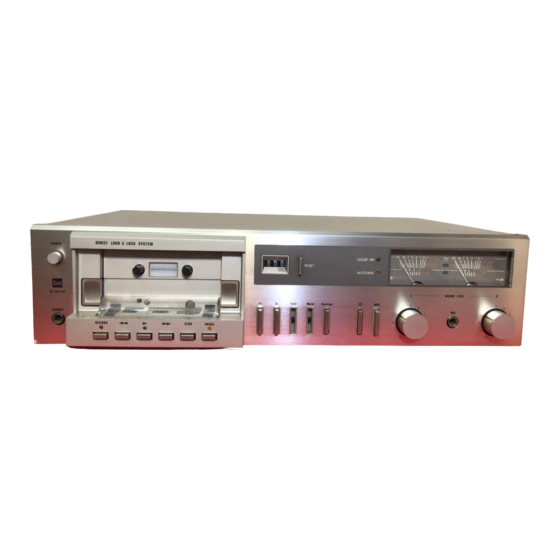

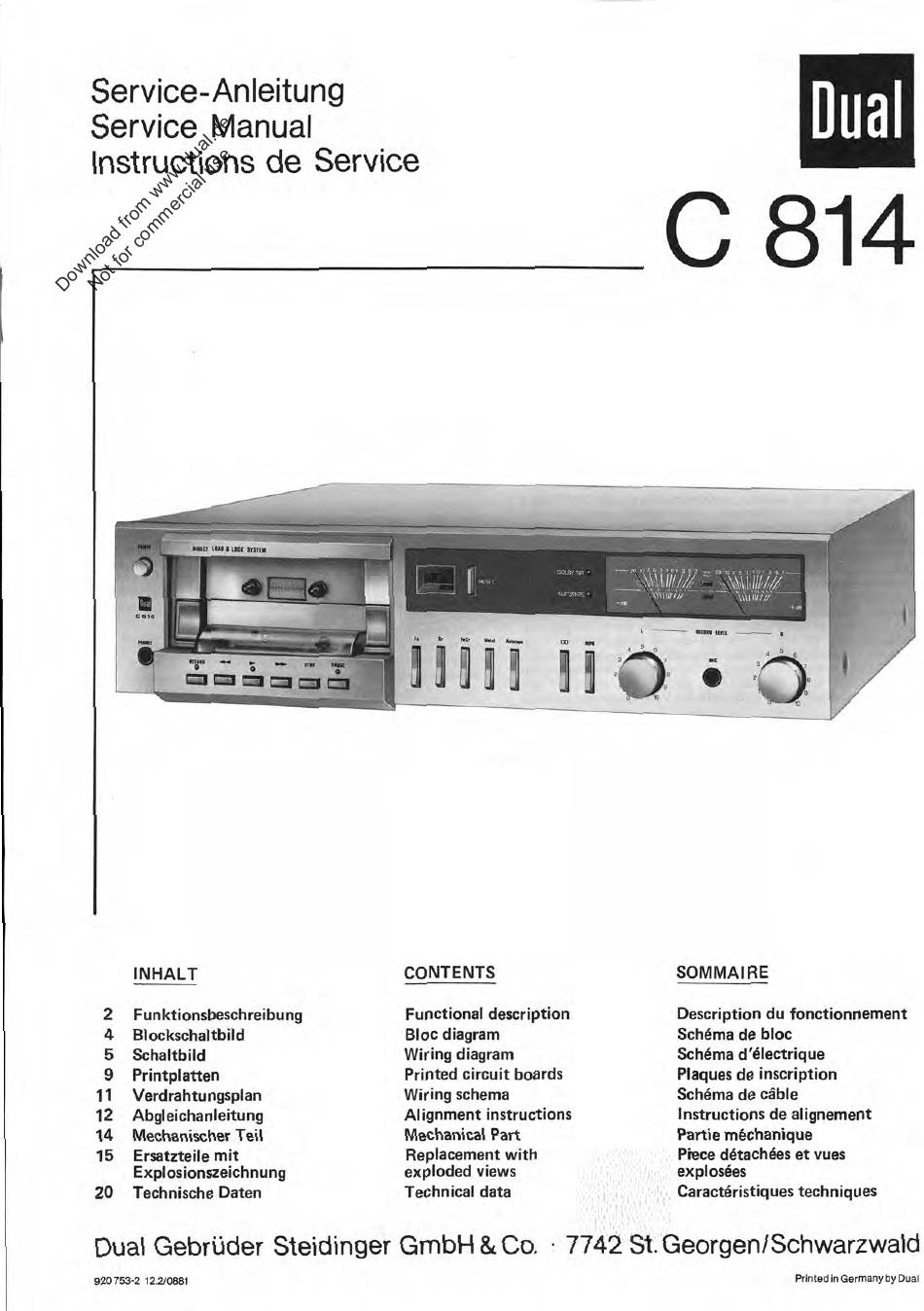

Dual C 814 Service Manual

Service -Anleitung
Service Manual
lnstructions de Service
Dual
814
INHALT
CONTENTS SOMMA I RE
2 Funktionsbeschreibung
Functional description Description du fonctionnement
4 Blockschaltbild
Bloc diagram Schema de bloc
5 Schaltbild
VViring diagram
Schema d'electrique
9 Printplatten
Printed circuit boards Plaques de inscription
11 Verdrahtungsplan
VViring schenna Schema de cäble
12 Abgleichanleitung
Alignment instructions lnstructions de alignement
14 Mechanischer Teil
Mechanical Part
Partie möchanique
15 Ersatzteile mit
Replacement with
Piece detachees et vues
Explosionszeichnung
exploded views explosees
20 Technische Daten
Technical data Caracteristiques techniques
Dual Gebrüder Steidinger GmbH & Co. • 7742 St. Georgen/Schwarzwald
920 753-2 12.2/0881
Printed in Germany by Dual
