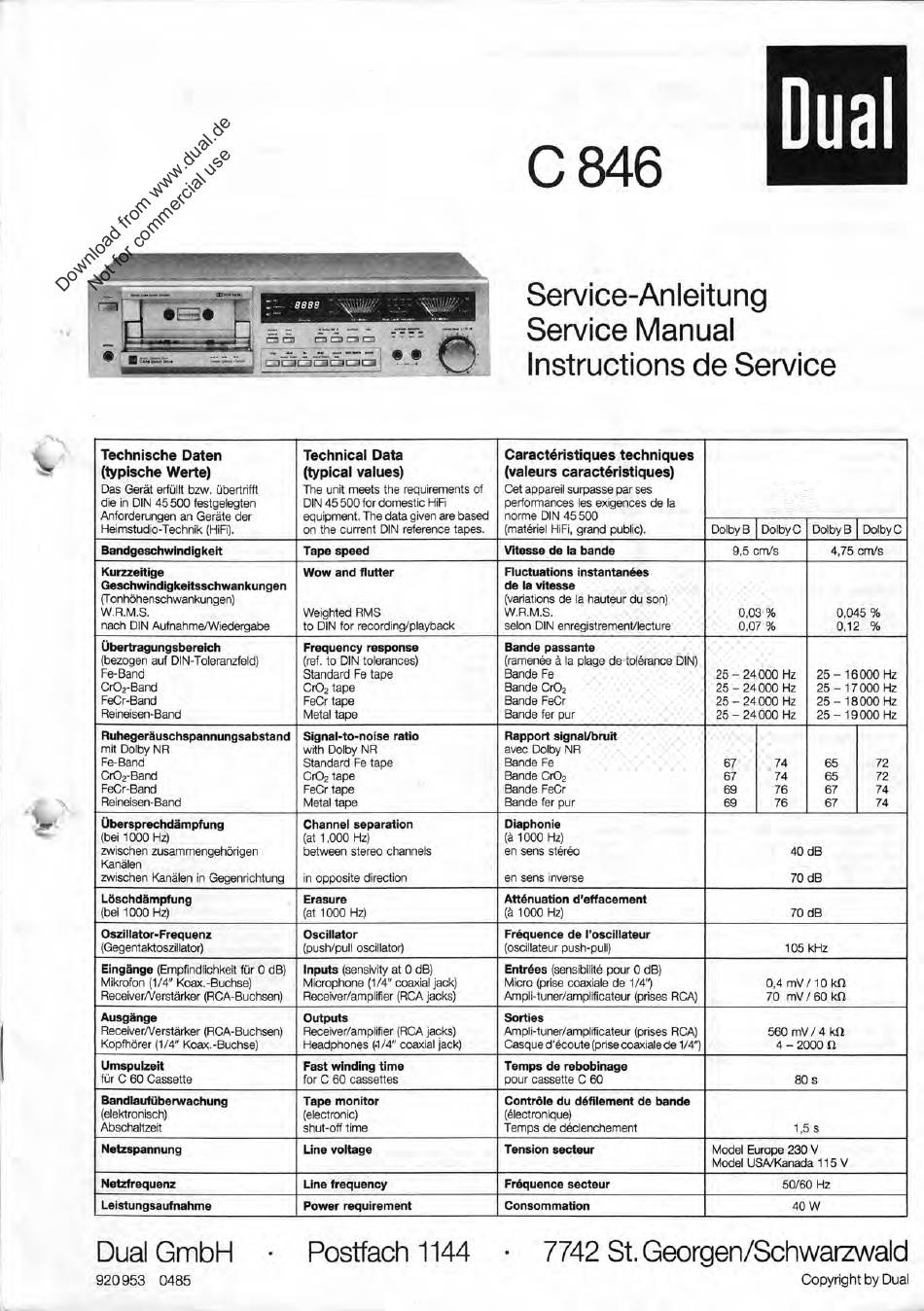

Dual C 846 Service Manual

0846
Dual
Service-Anleitung
Service Manual
Instructions de Service
Technische Daten
(typische Werte)
Das Gerät erfüllt bzw. übertrifft
die in DIN 45 500 festgelegten
Anforderungen an Geräte der
Heimstudio-Technik (HiFi).
Technical Data
(typical values)
The unit meets the requirements of
DIN 45 500 for domestic HiFi
equipment. The data given are based
on the current DIN reference tapes.
Caractdristiques techniques
(valeurs caractdristiques)
Cet appareil surpasse par ses
performances les exigences de la
norme DIN 45 500
(matäriel HiFi, grand public). Dolby B Dolby C Dolby B Dolby C
Bandgeschwindigkeit
Tape speed Vitesse de la bande 9,5 cm/s 4,75 cm/s
Kurzzeitige
Geschwindigkeitsschwankungen
Wow and flutter Fluctuations instantanöes
de la vitesse
(Tonhöhenschwankungen) (variations de la hauteur du son)
W.R.M.S. Weighted RMS W.R.M.S. 0,03 % 0,045 %
nach DIN Aufnahme/Wiedergabe to DIN for recording/playback seien DIN enregistrement/lecture
0,07 % 0,12 %
Übertragungsbereich
Frequency response Bande passante
(bezogen auf DIN-Toleranzfeld) (ref. to DIN tolerances) (ramenäe ä la plage de tolärance DIN)
Fe-Band Standard Fe tape Bande Fe
25 — 24 000 Hz 25 — 16 000 Hz
Cr02-Band Cr02 tape Bande Cr02
25 — 24 000 Hz 25 — 17 000 Hz
FeCr-Band FeCr tape Bande FeCr 25 — 24 000 Hz
25 — 18 000 Hz
Reineisen-Band Metal tape
Bande fer pur
25 — 24 000 Hz
25 — 19 000 Hz
Ruhegeräuschspannungsabstand
mit Dolby NR
Signal-to-noise ratio
with Dolby NR
Rapport signaVbruit
avec Dolby NR
Fe-Band
Standard Fe tape
Bande Fe
67 74 65 72
Cr02-Band Cr02 tape Bande Cr02
67
74
65
72
FeCr-Band FeCr tape Bande FeCr 69 76 67 74
Reineisen-Band Metal tape Bande fer pur
69 76 67 74
Übersprechdämpfung Channel separation Diaphonie
(bei 1000 Hz) (at 1,000 Hz) (ä 1000 Hz)
zwischen zusammengehörigen between stereo channels en sens stäräo 40 dB
Kanälen
zwischen Kanälen in Gegenrichtung in opposite direction
en sens inverse
70 dB
Löschdämpfung Erasure Atenuation d'effacement
(bei 1000 Hz) (at 1000 Hz) (ä 1000 Hz)
70 dB
Oszillator-Frequenz Oscillator Fr6quence de l'oscillateur
(Gegentaktoszillator)
(push/pull oscillator) (oscillateur push-pull)
105 kHz
Eingänge (Empfindlichkeit für 0 dB) Inputs (sensivity at 0 dB) Entr6es (sensibilitä pour 0 dB)
Mikrofon (1/4" Koax.-Buchse) Microphone (1/4" coaxial jack) Micro (prise coaxiale de 1/41
0,4 mV /10 IcIZ
ReceiverNerstärier (RCA-Buchsen) Receiver/amplifier (RCA jacks) Ampli-tuner/amplificateur (prises RCA)
70 mV / 60
kn
Ausgänge
Outputs Sorties
ReceiverNerstärker (RCA-Buchsen) Receiver/amplifier (RCA jacks) Ampli-tuner/ampfficateur (prises RCA)
560 mV / 4 kfl
Kopfhörer (1/4" Koax.-Buchse) Headphones (-1/4" coaxial jack) Casque d'äcoute (prise coaxiale de 1/41 4 — 2000 ft
Umspulzeit Fast winding time Temps de rebobinage
für C 60 Cassette
for C 60 cassettes pour cassette C 60 80 s
Bandlaufüberwachung Tape monitor Contröle du d6filement de bande
(elektronisch) (electronic) (Ölectronique)
Abschaltzeit
shut-off time Temps de däclenchement 1,5 s
Netzspannung Line voltage Tension secteur Model Europe 230 V
Model USA/Kanada 115 V
Netzfrequenz
Line frequency Fr6quence secteur 50/60 Hz
Leistungsaufnahme Power requirement Consommation 40 W
Dual GmbH
•
Postfach 1144 • 7742 St. Georgen/Schwarzwald
920 953 0485
Copyright by Dual
