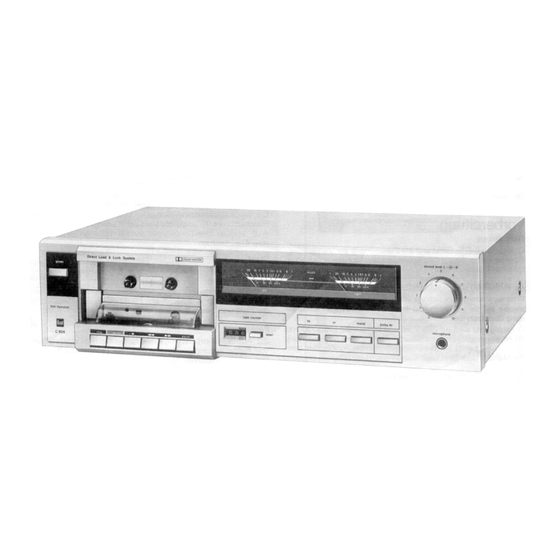

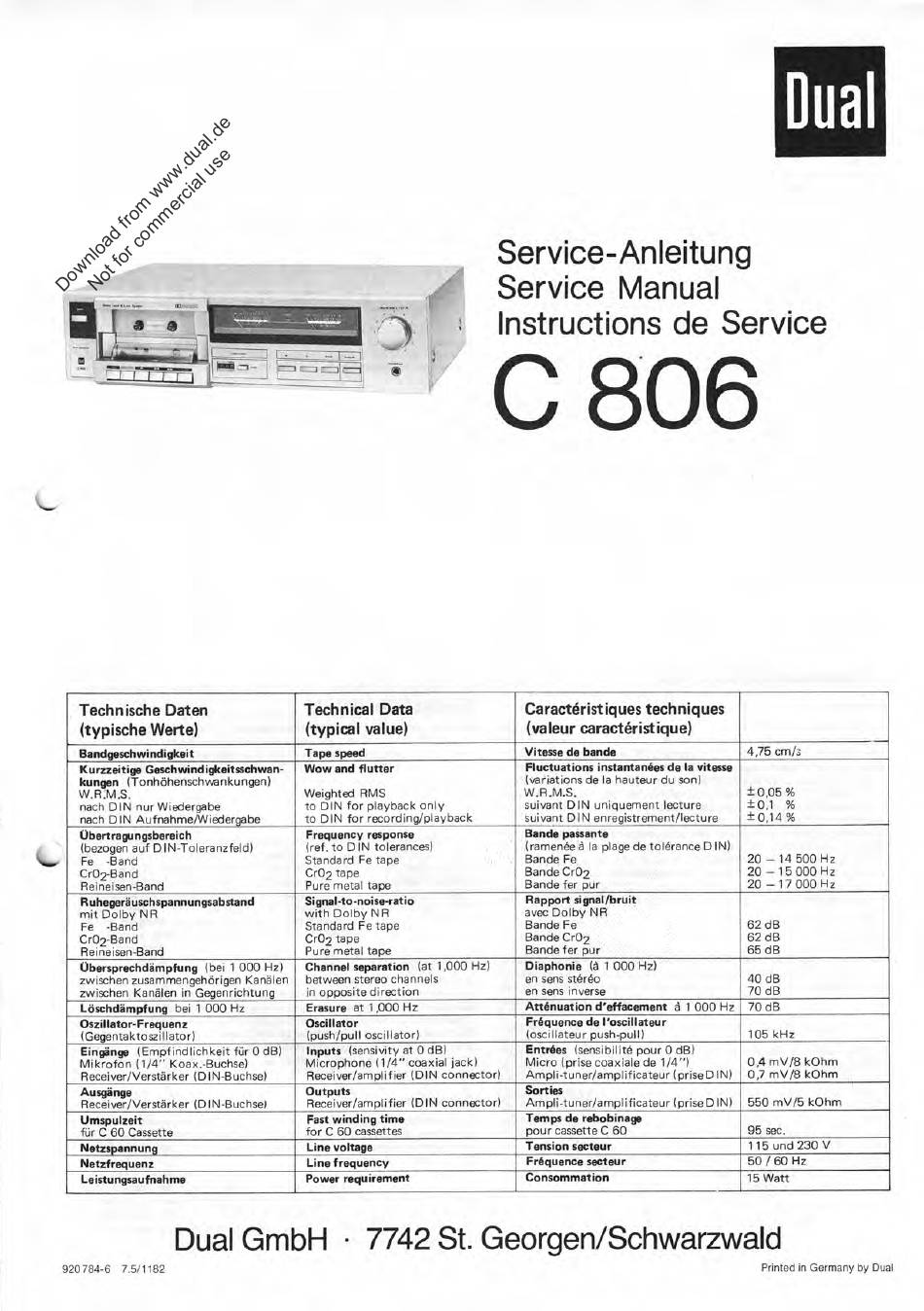

Dual C 806 Service Manual

C=3 =Ih
Dual
Service-Anleitung
Service Manual
Instructions de Service
806
Technische Daten
(typische Werte)
Technical Data
(typical value)
Caractdristiques techniques
(valeur caractöristique)
Bandgeschwindigkeit
Tape speed
Vitesse de bande
4,75 cm/3
Kurzzeitige Geschwindigkeitsschwan-
kungen (Tonhöhenschwankungen)
W.R.M.S.
nach DIN nur Wiedergabe
nach DIN Aufnahme/Wiedergabe
Wow and flutter
Weighted RMS
to DIN for playback only
to DIN für recording/playback
Fluctuations instantandes de la vitesse
(variations de la hauteur du son)
W.R.M.S.
suivant DIN uniquement lecture
suivant DIN enregistrement/lecture
± 0,05 %
±0,1 %
± 0,14 %
Übertragungsbereich
(bezogen auf DIN -Toleranzfeld)
Fe -Band
Cr02-Band
Reineisen-Band
Frequency response
(ref. to DIN tolerances)
Standard Fe tape
Cr02 tape
Pure metal tape
Bande passante
(ramenäe ä la plage de tolärance DIN)
Bande Fe
Bande Cr02
Bande fer pur
20 — 14 500 Hz
20 — 15 000 Hz
20 — 17 000 Hz
Ruhegeräuschspannungsabstand
mit Dolby NR
Fe
-Band
Cr02-Band
Reineisen-Band
Signal-to-noise-ratio
with Dolby NR
Standard Fe tape
Cr02 tape
Pure metal tape
Rapport signal/bruit
avec Dolby NR
Bande Fe
Bande Cr02
Bande fer pur
62 dB
62 dB
65 dB
Übersprechdämpfung (bei 1 000 Hz)
zwischen zusammengehörigen Kanälen
zwischen Kanälen in Gegenrichtung
Channel separation (at 1,000 Hz)
between stereo channels
in opposite direction
Diaphonie lä 1 000 Hz)
en sens stäräo
en sens inverse
40 dB
70 dB
Löschdämpfung bei 1 000 Hz
Erasure at 1,000 Hz
Atenuation d'effacement ä 1 000 Hz
70 dB
Oszillator-Frequenz
(Gegentaktoszillator)
Oscillator
(push/pull oscillator)
Frdquence de l'oscillateur
(oscillateur push-pull) 105 kHz
Eingänge (Empfindlichkeit für 0 dB)
Mikrofon (1/4" Koax.-Buchse)
Receiver/Verstärker (DIN-Buchse)
Inputs (sensivity at 0 dB)
Microphone (1/4" coaxial jack)
Receiver/amplifier (DIN connector)
Enteees (sensibilitä pour 0 dB)
Micro (prise coaxiale de 1/4")
Ampli-tuner/amplificateur (priseD IN)
0,4 mV/8 kOhm
0,7 mV/8 kOhm
Ausgänge
Receiver/Verstärker (DIN-Buchse)
Outputs
Receiver/amplifier (DIN connector)
Sorties
Ampli-tuner/amplificateur (priseD IN)
550 mV/5 kOhm
Umspulzeit
für C 60 Cassette
Fast winding time
für C 60 cassettes
Temps de rebobinage
pour cassette C 60
95 sec.
Netzspannung
Line voltage
Tension secteur
115 und 230 V
Netzfrequenz
Line f requency
Frdquence secteur 50 / 60 Hz
Leistungsaufnahme
Power requirement Consommation 15 Watt
