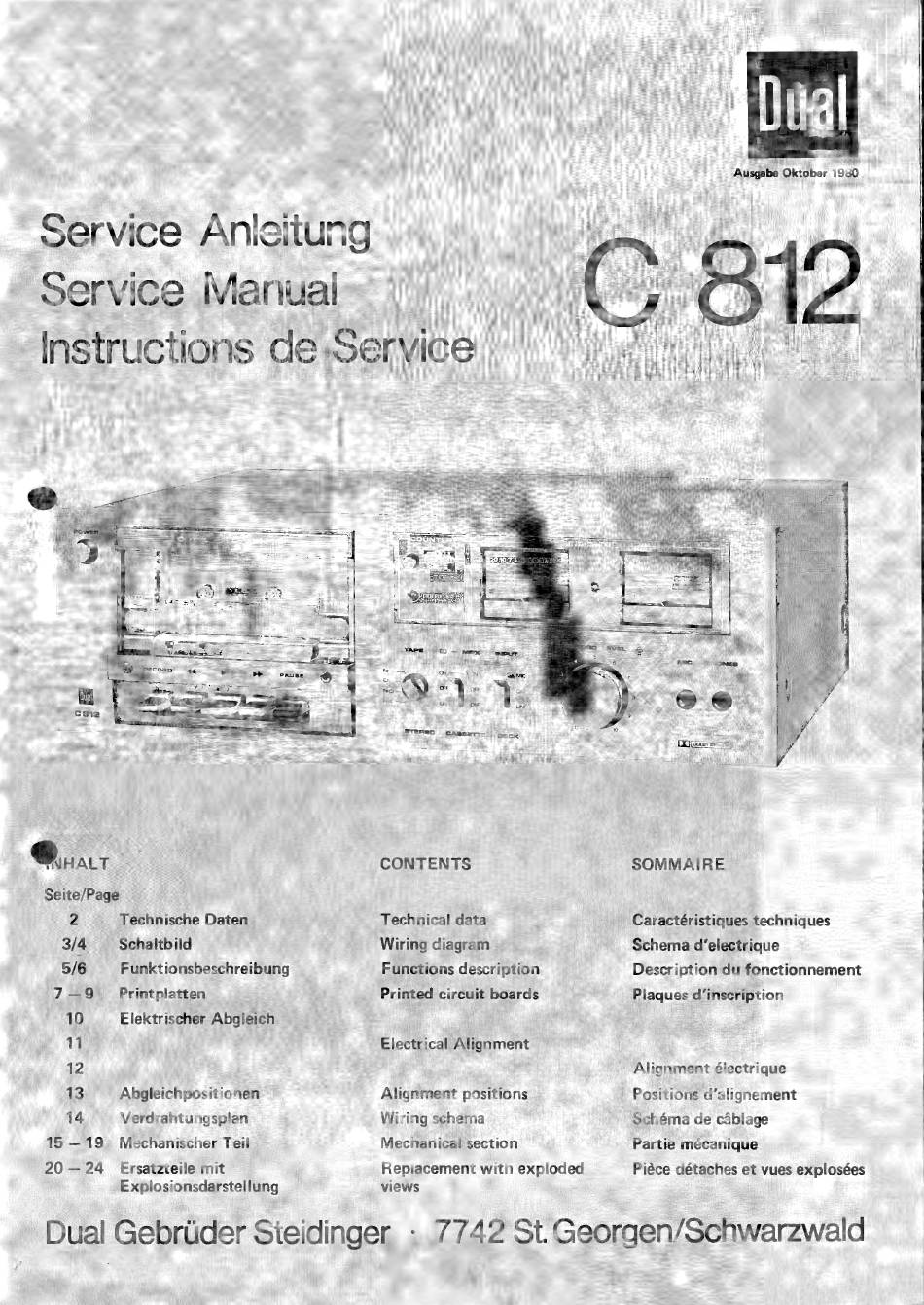

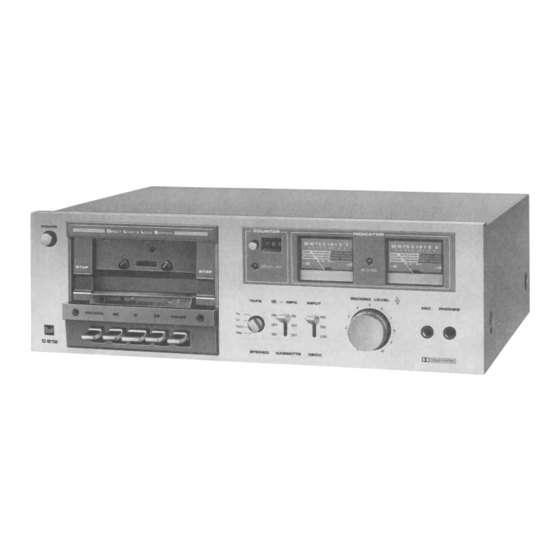

Dual C812 Service Manual

Ausgabe Oktober 1980
Service Manual 81?
Instructions de Service
[ COUNTER —
е
| 2075310135
E
—
|
222
|
|
©... CONTENTS SOMMAIRE
Seite/Page
2 Technische Daten Technical data Caractéristiques techniques
3/4 Schaltbild Wiring diagram Schema d'electrique
5/6 Funktionsbeschreibung Functions description Description du fonctionnement
7-9 Printplatten Printed circuit boards Plaques d'inscription
10 Elektrischer Abgleich
11 Electrical Alignment
12 Alignment électrique
13 Abgleichpositionen Alignment positions Positions d'alignement
14 Verdrahtungsplan Wiring schema Schéma de cáblage
15 — 19 Mechanischer Teil Mechanical section Partie mécanique
20—24 Ersatzteile mit Replacement with exploded Piéce détaches et vues explosées
Explosionsdarstellung views
Dual Gebrüder Steidinger - 7742 St. Georgen/Schwarzwald
