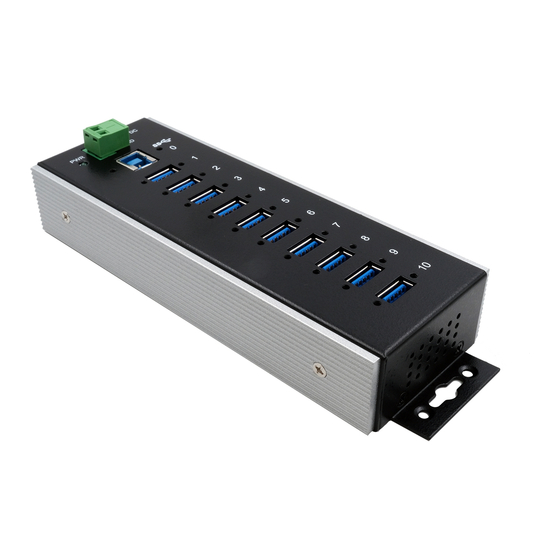

10-port usb 3.2 gen 1 metal hub with 1,5a power for each usb port and 15kv esd surge protection for din-rail
Hide thumbs Also See for EX-1110HMVS:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

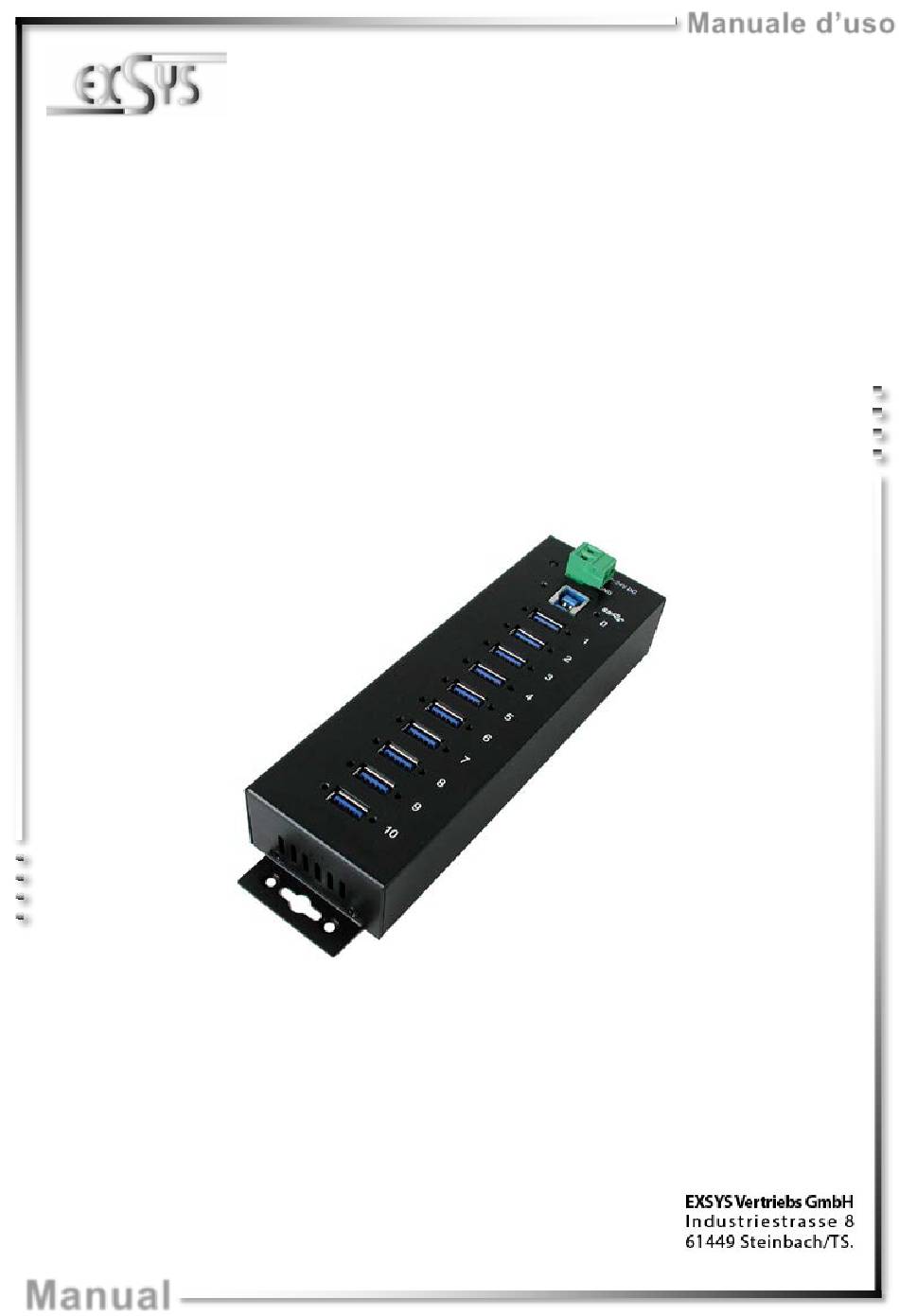

Manuale d'uso
EX-1110HMVS
HUB USB 3.2 Gen 1 in struttura metallica a
10 porte con alimentazione da 1,5A per
ciascuna porta USB e
Protezione da sovratensione ESD da 15 KV
per guida DIN-Rail
10-Port USB 3.2 Gen 1 Metal HUB with
1,5A power for each USB port and
15KV ESD Surge Protection for DIN-Rail
Vers. 1.1 / 31.03.22
Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EX-1110HMVS and is the answer not in the manual?

Questions and answers

Related Manuals for Exsys EX-1110HMVS

Summary of Contents for Exsys EX-1110HMVS

  • Page 1 Manuale d’uso EX-1110HMVS HUB USB 3.2 Gen 1 in struttura metallica a 10 porte con alimentazione da 1,5A per ciascuna porta USB e Protezione da sovratensione ESD da 15 KV per guida DIN-Rail 10-Port USB 3.2 Gen 1 Metal HUB with...

  • Page 2: Table Of Contents

    Pulizia Dati Tecnici Disegno Tecnico Index Description Extent of Delivery Layout, Connections & Jumper Settings 10-11 Layout Connections 10-11 Jumper Settings Hardware Installation Driver Installation Cleaning Technical Information Technical Drawing © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Page 3: Descrizione

    Italiano 1. Descrizione L'EX-1110HMVS è un HUB USB 3.2 Gen 1 in struttura metallica per un massimo di dieci dispositivi. L'hub è dotato di 10 porte per dispositivi terminali e 1 porta per il collegamento al PC. Supporta tutte le porte USB da 1.1 a 3.2.

  • Page 4: Struttura, Connettori & Settaggio Jumper

    GND (Ground) +7V - 24V USB 3.2 Gen 1 TypeA : GND_DRAIN StdB_SSTX + StdB_SSTX+ Attenzione !!! StdB_SSTX - StdB_SSTX - Non inserire mai la spina al contrario, né forzarla © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Page 5: Settaggio Jumper

    L'EX-1110HMVS viene fornito con l'impostazione di alimentazione del bus USB. Esiste tuttavia la possibilità di togliere tensione all'EX-1110HMVS sulla linea dati verso il PC, cioè sulla presa USB TypeB. Per fare ciò, devi prima aprire l'alloggiamento con le quattro viti sui lati. Ora bisogna impostare il jumper JP1 da ENA (Abilita) a DIS (Disabilita).

  • Page 6: Installazione Hardware

    Se qualcosa non è chiaro, fare riferimento alle istruzioni del manuale del proprio computer. Installare EX-1110HMVS a parete o su una guida di montaggio utilizzando il kit guida DIN incluso.

  • Page 7: Installazione Driver

    Nella zona dei collegamenti, assicurarsi che non rimangano fibre del panno nella presa. Non utilizzare in nessun caso un panno umido o bagnato per la pulizia! © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Page 8: Dati Tecnici

    Da -20° fino a 85° Celsius Umidità Rel. : Dal 5% fino al 95% Alimentazione: Da +7 fino a +24 Volt Dimensione: 198,00 x 55,00 x 39,98 mm Peso: 645g 8. Disegno Tecnico © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Page 9: Description

    1. Description The EX-1110HMVS is a USB 3.2 Gen 1 metal HUB for up to ten end devices. The hub is equipped with 10 ports for end devices and 1 port for connection to PC. It supports all USB ports from 1.1 to 2.

  • Page 10: Layout, Connections & Jumper Settings

    Hardware!!! GND (Ground) +7V - 24V USB 3.2 Gen 1 A-Port: GND_DRAIN StdB_SSTX+ StdB_SSTX + StdB_SSTX - StdB_SSTX - Attention! Never plug in with force or in wrong direction. © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Page 11: Jumper Settings

    VBus or in wrong direction. 3.3 Jumper Settings The EX-1110HMVS will be delivered with the setting USB-Bus-Power. But you have the possibil- ity to cut the power at the data line. For this you open the case with the four screws on both sides.

  • Page 12: Hardware Installation

    Because there are large differences between PC’s, we can give you only a general installation guide for the EX-1110HMVS. Please refer your computer’s reference manual whenever in doubt. 1. Install the EX-1110HMVS to the wall or to a DIN-Rail if required.

  • Page 13: Driver Installation

    For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In the area of the connectors please make sure that no fibres from the cloth remain in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Page 14: Technical Information

    32° to 131°Fahrenheit Storage Temperature: -40° to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +24 Volt Size: 198,00 x 55,00 x 39,98 mm Weight: 645g 8. Technical Drawing © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
