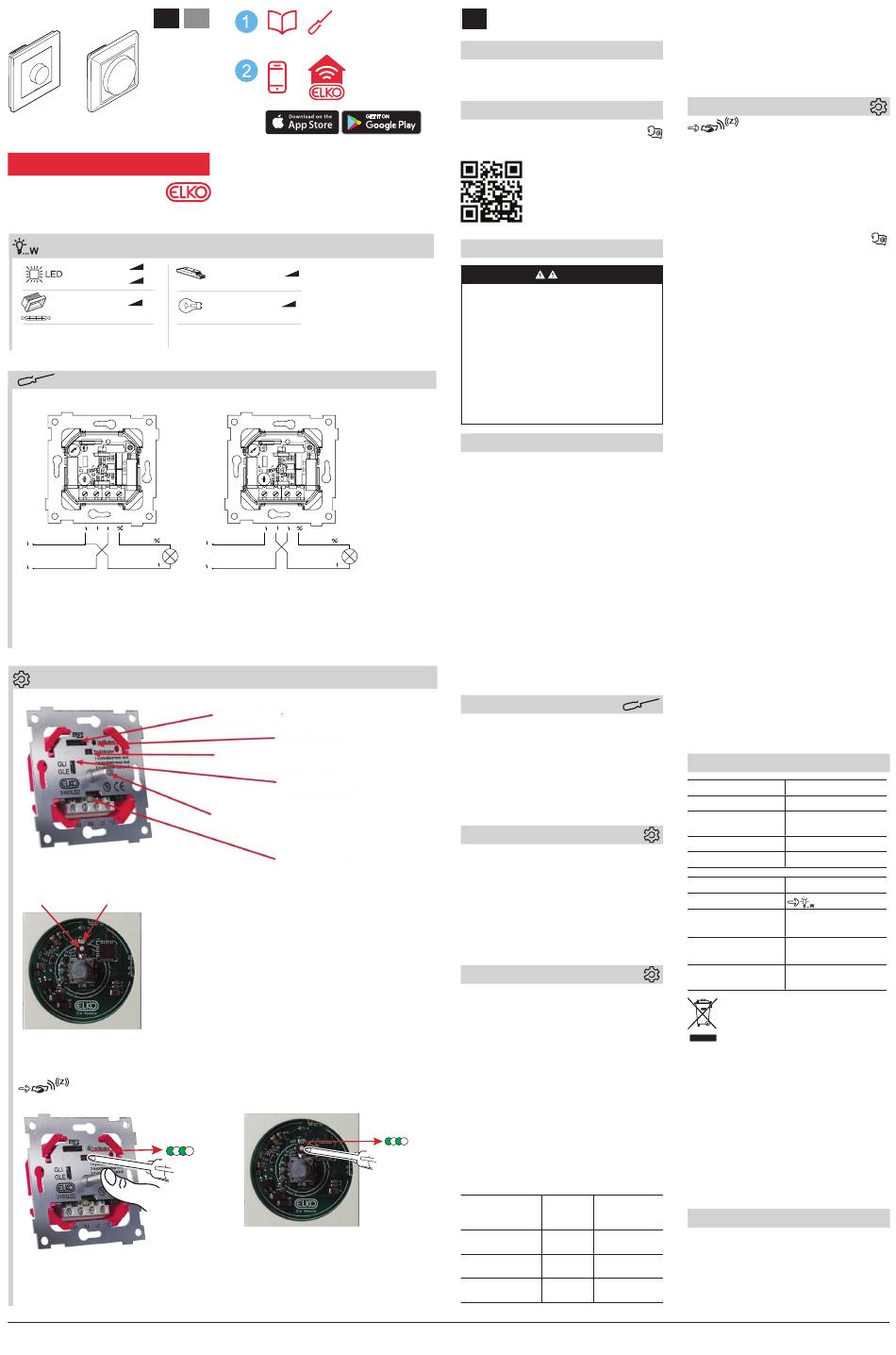

Elko SmartDim 316 Manual

no
EKO05821, EKO05822, EKO05824, EKO05669,
EKO06922, EKO06923
ELKO Smart
RC
50 Hz: 1-150 W
60 Hz: 1-100 W
RL
50 Hz: 1-300 W
R
60 Hz: 1-200 W
N N L
N
230 VAC
N
L
Connection with single-pole breakage
G H
C
E
GDE12289-00
12/2019
en
50 Hz: 1-316 VA
L
60 Hz: 1-216 VA
50 Hz: 1-316 W
R
60 Hz: 1-216 W
N N L
N
230 VAC
N
L
Connection with two-pole breakage
A
B
C
D
E
F
SmartDim 316
no
Forutsetninger
Last ned ELKO Smart-appen til smarttelefonen/nettbrettet
og installer ELKO SmartHUB for å konfigurere og styre
ELKO Smart-enheter.
Tilleggsinformasjon om systemet
Detaljert produktinformasjon er tilgjengelig online i
systemets brukerveiledning:Skann QR-koden eller
følg koblingen.
http://proff.elko.no/elko-smart
For din sikkerhet
FARE FOR ELEKTRISK STØT, EKSPLOSJON
ELLER LYSBUE
Sikker elektrisk installasjon må kun utføres av
faglærte. Faglærte må bevise at de har grundig
kunnskap på følgende områder:
• Tilkobling til installasjonsnettverk
• Tilkobling av flere elektriske enheter
• Legging av elektriske kabler
• Sikkerhetsstandarder, lokale kablingsregler og
forskrifter
Hvis du ikke følger disse instruksjonene, vil det
føre til død eller alvorlig skade.
Bli kjent med produktet
SmartDim 316 (heretter kalt dimmer) er utformet for LED
og lav belastning.
Dimmeren har to driftsmoduser:
• GLE-modus (følgekant) for kapasitiv og ohmsk
belastning
• GLI-modus (fremre kant) for induktiv belastning
GLE-modus er standardmodus. Med GLE/GLI-bryteren kan
du endre modus til GLI.
For LED-belastninger, se instruksjonene til LED-pæren eller
LED-tabellen som er utarbeidet av ELKO (www.elko.no).
Dimmerknappen har en lysring rundt seg som virker som
et retningsgivende lys i mørke rom. Du kan slå på eller slå
av denne lysringen manuelt, eller via Innstillinger-menyen i
ELKO Smart-appen.
Funksjoner
• Gjør at du kan slå bryteren på/av eller dimme den og
justere maks-, minimums- og startlysnivå for bryteren.
• Du kan fjernstyre den ved å bruke ELKO Smart-appen.
|
Fjernstyring er mulig via ELKO SmartHUB eller
ved å koble dimmeren til SmartDim trådløs Vri-
fjernkontrollen.
Montering av dimmeren
Valg av installasjonssted:
Dimmeren kan være:
• Utenpåliggende
• Innfelt
Installasjon av dimmeren:
Du må koble dimmeren til begge fasene (L og N). Du
kan bruke dimmeren som en enpolet eller en topolet
dimmerbryter. Hvis det er behov for topolet brudd, må du
også koble begge fasene til lampens side.
Betjeningselementer
SmartDim 316-dimmer
A Micro SD-kortleser
B Grønn LED-indikator
C Trykknapp
D GLE/GLI-bryter for valg av bakre eller fremre kant
E Dimmerknapp
F Hvit LED-indikator
SmartDim trådløs Vri fjernkontroll
G Hvit trykknapp
H Ekstern grønn LED-indikator
Innstilling av dimmeren
Dimmeren har følgende innstillinger:
• Høyeste lysnivå: Kan reduseres for å dimme
lyskildene etter behov.
• Laveste lysnivå: Laveste dimbare lysnivå.
• Startlysnivå: Må stilles inn slik at lyskildene lyser
opp når strømmen er på. Lyskildene kan dimmes
ytterligere etter at startnivået er nådd når strømmen
er slått på.
Endring av dimmerinnstillingene
Du kan enten bruke fabrikkinnstillingene for lysnivåene
(minimum 30 %, maks 100 %, oppstart 40 %) eller endre
nivåene ved hjelp av trykknapp C og dimmerknappen
E.
1 Trykk på trykknappen C for å endre
standardinnstillingene for lysnivå. Den grønne LED-
indikatoren B viser den valgte innstillingen for lysnivå.
G
2 Juster lysnivået med dimmerknappen E.
3 Vent til den grønne LED-indikatoren B slutter å
blinke.
Trykknappbetjening Grønn LED-
indikator
B status
Trykk én gang Blinker én
gang
Trykk to ganger Blinker to
ganger
Trykk tre ganger Blinker tre
ganger
Slå lysringen på/av rundt dimmerknappen
1 Slå på dimmeren.
2 Trykk lenge på trykknappen c (<5 s).Hvit LED-
indikator F blinker én gang.
3 Trykk på trykknappen én gang. Hvit LED-indikator F
blinker to ganger.
4 Vri dimmerknappen E til høyre (lys på) eller venstre
(lys av).Hvis du vil lagre innstillingen, venter du til den hvite
LED-indikatoren F slutter å blinke.
Betjening av dimmeren
Konfigurasjon av dimmeren - med ELKO SmartHUB
Dimmeren kan konfigureres via ELKO Smart-appen ved å
koble den til ELKO SmartHUB.Følg trinnene nedenfor for å
koble sammen dimmeren og ELKO SmartHUB:
1 Trykk lenge på trykknappen C til den grønne LED-
indikatoren B begynner å blinke.
2 Trykk på dimmerknappen E. Dimmeren er nå i
koblingsmodus med ELKO SmartHUB.Slipp knappene.
Du finner detaljerte konfigurasjonsprosedyrer i
systemets brukerveiledning.
Koble SmartDim trådløs Vri og dimmeren - uten
SmartHUB
FARE
Du kan styre og konfigurere dimmeren uten SmartHUB
ved hjelp av SmartDim trådløs Vri-fjernkontrollen (heretter
kalt fjernkontrollen). Konfigurer en master-slave-operasjon
mellom fjernkontrollen og dimmeren. Maksimalt tre
fjernkontroller kan brukes til å styre én dimmer.
Dimmeren og fjernkontrollen kobles med standard
fabrikkinnstillinger. Følg trinnene nedenfor for å koble til på
nytt eller legge til flere fjernkontroller:
På dimmeren:
1 Trykk lenge på trykknappen C til den grønne LED-
indikatoren B begynner å blinke.
2 Trykk på dimmerknappen E. Dimmeren er nå i
koblingsmodus.
På fjernkontrollen:
1 Trykk lenge på den hvite trykknappen G til den
eksterne grønne LED-indikatoren H begynner å blinke.
2 Vent i 5 til 10 s og test tilkoblingen.
For å legge til flere eksterne enheter (maks tre) gjentar du
prosedyren for hver fjernkontroll.
Oppgraderer dimmerprogramvaren
To oppgraderinger på SD-kortet:
1 Sett inn SD-kortet med programvareoppdatering A.
Hvit LED-indikator F og grønn LED-indikator B blinker
samtidig.
2 Vent på at lampene slutter å blinke.
3 Trykk og hold inne både dimmerknappen E og
trykknappen c i 1 s. Grønn LED-indikator B begynner
å blinke raskt. Slipp knappene.
4 Grønn LED B-indikator blinker i ca. 1 min. Fjern SD-
kortet når blinkingen stopper.
Én oppgradering på SD-kortet:
1 Sett inn SD-kort med programvareoppgradering A.
2 Hvit LED-indikator F og grønn LED-indikator B
blinker samtidig. Fjern SD-kortet når blinkingen stopper.
Dimmer Zigbee-oppgradering:
1 Sett inn SD-kortet med Zigbee-programvare A.
2 Trykk og hold inne både dimmerknappen E og
trykknappen C i 1 s.
3 Grønn LED-indikator B begynner å blinke raskt. Slipp
knappene.
4 Grønn LED-indikator B blinker i ca. 1 min. Fjern SD-
kortet når blinkingen stopper.
Tekniske data
Belastningstype
Ohmsk belastning
Elektronisk
transformator
Halogen
LED
Nominell spenning
Nominell effekt
Elektronisk
overopphetingsvern
Mekanisk
overopphetingsvern
Sikring
Ikke kast apparatet i det vanlige
husholdningsavfallet, men lever det på et offentlig
innsamlingssted. Profesjonell gjenvinning
beskytter mennesker og miljø mot mulige
negative effekter.
Varemerker
• Zigbee er et registrert varemerke for Zigbee Alliance.
®
• Apple ® og App Store
varemerker for Apple Inc.
• Google Play™ Store og Android™ er merkevarenavn
eller registrerte varemerker for Google Inc.
Andre merkevarenavn og registrerte varemerker tilhører de
respektive eierne.
EU-samsvarserklæring
ELKO erklærer herved at dette produktet oppfyller alle
nødvendige krav og andre relevante bestemmelser
i RADIOUTSTYRSDIREKTIVET 2014/53/EU.
Samsvarserklæringen kan lastes ned her: ELKO.no
Vri
dimmerknappen
ELKO
E for justering
ELKO AS, Sandstuveien 68, 0680 Oslo
Laveste lysnivå
Telefon: +47 67 80 73 00, E-mail: elko@elko.no
Pb. 6598 Etterstad, 0607 Oslo
Høyeste lysnivå
www.elko.no
Startlysnivå
50 Hz 60 Hz
1-316 W 1-216 W
1-316 VA 1-216 VA
1-300 W 1-200 W
1-150 W 1-100 W
230 VAC, 50/60 Hz
Maks Tilbakestill ved
65 °C
75 °C
Maks Kan ikke
tilbakestilles
145 °C
Elektronisk
kortslutningssikring
® er merkevarenavn eller registrerte
1/2
