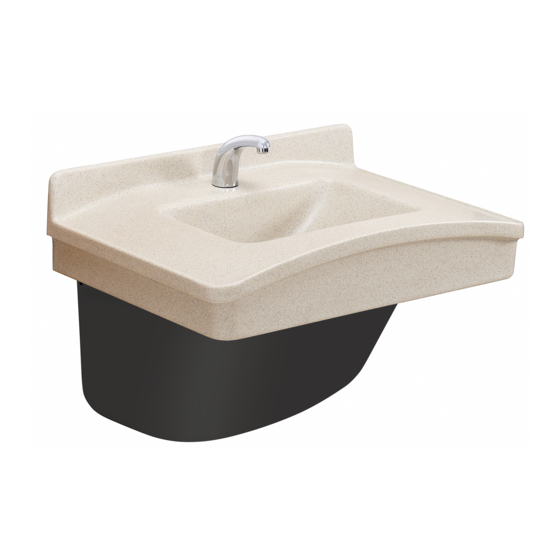

Installation
FL-1H, FL-1L
Frequency
Lavatory System
®
Système de lavabos Frequency
Sistema de lavabo Frequency
U.S. Pat. No. Des. 507,634
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
Rough-ins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Lavatory Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Drain and Tailpiece . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Faucet Battery Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Adjusting Temperature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
P-Trap and Trap Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Cleaning and Maintenance Instructions for Terreon . . . . . . . . . . . 9
Table des matières
Avant l'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Composants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-13
Mises en place des canalisations . . . . . . . . . . . . . . . . . . . . . . . . 14
Lavabo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Drain et raccord droit de vidange . . . . . . . . . . . . . . . . . . . . . . . . 16
Compartiment des piles de robinets . . . . . . . . . . . . . . . . . . . . . . 16
Faire couler l'eau pour régler la température . . . . . . . . . . . . . . . . 16
Siphon et Couvercles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Instructions de nettoyage et d'entretien pour Terreon . . . . . . . . . 17
Contenido
Información previa a la instalación . . . . . . . . . . . . . . . . . . . . . . . 18
Componentes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-21
Colocación de tuberías empotradas . . . . . . . . . . . . . . . . . . . . . . 22
Montaje del lavabo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Desagüe y pieza inferior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Caja de batería de la llave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Ajuste la temperatura con el agua corriendo . . . . . . . . . . . . . . . . 24
Sifón y cubiertas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Instrucciones de limpieza y mantenimiento para Terreon . . . . . . 25
Menomonee Falls, WI 53052 USA
800 BRADLEY (800 272 3539)
P.O. Box 309
+1 262 251 6000
bradleycorp.com
®
®
Advertisement
Table of Contents
Related Manuals for Bradley Frequency FL-1H
Summary of Contents for Bradley Frequency FL-1H
-
Page 1: Table Of Contents
Instrucciones de limpieza y mantenimiento para Terreon ..25 P.O. Box 309 Menomonee Falls, WI 53052 USA 215-1511 Rev. J: ECO 21-08-003 800 BRADLEY (800 272 3539) © 2021 Bradley +1 262 251 6000 Page 1 of 25 4/27/2021 bradleycorp.com... -
Page 2: Pre-Installation Information
1/2" nominal copper tubing for hot/cold or tempered supply piping • 1-1/2" NPT drain piping • OPTIONAL: 110V GFCI protected electrical outlet for 100–120V AC plug-in transformer (for Bradley Faucets) • OPTIONAL: 240/208 or 277 volts for electric tankless water heater Bradley • 215-1511 Rev. J: ECO 21-08-003... -
Page 3: Components
Aerada™ 1200 Series CS Faucet Optional Model S53-315 Single-Unit Adapter (153-443) P-Trap (269-1697) Optional Tempered Line Navigator ® TMV Assembly Valve 1/2" Flex Hose (S01-526) (269-2053) Bracket (140-1041) Screw Stop (160-447) Valve (S27-340) Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... -
Page 4: Dimensions
(197mm) 22" (559mm) FL-1H FL-1L 30" 30" (762mm) (762mm) 37¾" 37¾" (959mm) (959mm) 34" ADA 36" (864mm) (914mm) 32" 34" (813mm) (864mm) 30" ADA 30" (762mm) (762mm) 12¼" 12¼" ADA (311mm) (311mm) Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... - Page 5 8 or 9 through 5 or 6 14" (356mm) (356mm) 35¾" 33¾" 32" 30" (908mm) (857mm) (813mm) (762mm) ⁄ " Height Height (117mm) ⁄ " 28" (117mm) (711mm) 26" (660mm) 10¼" 8¼" (210mm) (260mm) Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021...
-
Page 6: Rough-Ins
A–E, H, C and W 34" None Standard Height 32" Subtract 2" TAS, Grades 6 through 8 or 9 31" Subtract 3" TAS, Pre-K through Grades 5 or 6 30" Subtract 4" Juvenile Height Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... -
Page 7: Lavatory Mounting
Securely fasten the plywood (889mm) support brackets to the to at least (3) metal studs plywood (2) places. (plywood to equal thickness of drywall, ½" minimum) 12" (305mm) Drywall 25" (635mm) Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... -
Page 8: Drain And Tailpiece
110°F (43°C) may Using cover, turn cartridge gently until cause scalding. desired water temperature is reached. Do not turn past stops as this may damage unit. Push cover down and tighten screw. Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... -
Page 9: P-Trap And Trap Cover
Avoid contact with hot pans and objects. Repair Kits: Terreon repair kits are available. Contact your Bradley representative or distributor for part numbers and pricing Repair kits are made to order and have a shelf life of 30 days. -
Page 10: Avant L'installation
• EN OPTION : Prise électrique protégée 110 volts GFCI pour transformateur à brancher 100–120 V c.a. (pour robinets Bradley) • EN OPTION : 240/208 ou 277 volts pour chauffage d’eau électrique sans réservoir Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... -
Page 11: Composants
1200 Série CS Adaptateur Modèle S53-315 d’unité simple en option (153-443) Siphon en P (269-1697) Conduite trempée Ensemble en option Navigator Soupape ® Tuyau flexible 1/2" (S01-526) (269-2053) Support (140-1041) (160-447) Vanne d’arrêt (S27-340) Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... -
Page 12: Dimensions
(197mm) 22" (559mm) FL-1H FL-1L 30" 30" (762mm) (762mm) 37¾" 37¾" (959mm) (959mm) 34" ADA 36" (864mm) (914mm) 32" 34" (813mm) (864mm) 30" ADA 30" (762mm) (762mm) 12¼" 12¼" ADA (311mm) (311mm) Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... - Page 13 Pre-K à 5 ou 6 14" (356mm) (356mm) 35¾" 33¾" 32" 30" (908mm) (857mm) (813mm) (762mm) Hauteur Hauteur ⁄ " de bord de bord (117mm) ⁄ " 28" (117mm) (711mm) 26" (660mm) 10¼" 8¼" (210mm) (260mm) Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021...
-
Page 14: Mises En Place Des Canalisations
34" Hauteur standard 32" Soustraire 2" Hauteur TAS Niveaux scolaires 6 à 8 ou 9 31" Soustraire 3" Hauteur TAS Niveaux scolaires Pre-K à 5 ou 6 30" Soustraire 4" Hauteur enfant Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... -
Page 15: Lavabo
Solidement fixer le contreplaqué à au (889mm) au contreplaqué deux (2) moins trois (3) poteaux métalliques emplacements. (contreplaqué égal à épaisseur de cloison sèche, ½" [1,3 cm] minimum) 12" (305mm) Cloison sèche 25" (635mm) Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... -
Page 16: Drain Et Raccord Droit De Vidange
Une eau à plus de 43 °C (110 °F) température d’eau souhaitée. Pour ne peut ébouillanter. pas endommager l’appareil, ne pas tourner au-delà des butées. Renfoncer le capuchon et serrer la vis. Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... -
Page 17: Siphon Et Couvercles
Kits de réparation : Des kits de réparation Terreon sont disponibles. Contacter le représentant ou le distributeur Bradley pour obtenir des références et des prix. Les kits de réparation sont faits sur commande et ont une durée de validité de 30 jours. -
Page 18: Información Previa A La Instalación
• OPCIONAL: Tomacorriente eléctrico protegido por interruptor de circuito con pérdida a tierra (GFCI, por sus siglas en inglés) de 110 voltios, para transformador conectable de 100 a 120 V CA (para llaves Bradley) • OPCIONAL: 240/208 ó 277 voltios para calentador de agua eléctrico sin tanque Bradley •... -
Page 19: Componentes
Modelo S53-315 opcional de unidad única (153-443) Sifón en P (269-1697) Tubería temperada Conjunto TMV opcional Válvula Manguera flexible 1/2" Navigator ® (S01-526) (269-2053) Soporte (140-1041) Tornillo (160-447) Válvula de retención (S27-340) Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... -
Page 20: Dimensiones
(197mm) 22" (559mm) FL-1H FL-1L 30" 30" (762mm) (762mm) 37¾" 37¾" (959mm) (959mm) 34" ADA 36" (864mm) (914mm) 32" 34" (813mm) (864mm) 30" ADA 30" (762mm) (762mm) 12¼" 12¼" ADA (311mm) (311mm) Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... - Page 21 8º ó 9º grado 14" (356mm) (356mm) 35¾" 33¾" 32" 30" (908mm) (857mm) (813mm) (762mm) Altura del Altura del ⁄ " borde borde (117mm) ⁄ " 28" (117mm) (711mm) 26" (660mm) 10¼" 8¼" (210mm) (260mm) Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021...
-
Page 22: Colocación De Tuberías Empotradas
Altura estándar 32" Sustraer 2" Altura TAS Desde 6º grado hasta 8º ó 9º grado 31" Sustraer 3" Altura TAS Desde Pre-kinder hasta 5º ó 6º grado 30" Sustraer 4" Altura para menores Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... -
Page 23: Montaje Del Lavabo
(2) lugares de madera (la madera contrachapada es para contrachapada. igualar el grosor de la pared de yeso, mínimo de ½" [1,3 cm] minimum) 12" (305mm) Pared de yeso 25" (635mm) Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... -
Page 24: Desagüe Y Pieza Inferior
No gire más allá 43 ºC (110 ºF), puede provocar de los topes, ya que se puede dañar la quemaduras. unidad. Presione la cubierta hacia abajo y apriete el tornillo. Bradley • 215-1511 Rev. J: ECO 21-08-003 4/27/2021... -
Page 25: Sifón Y Cubiertas
Equipos de reparación: Se encuentran disponibles equipos de reparación Terreon. Comuníquese con el representante o distribuidor de Bradley para obtener los números de pieza y los precios. Los equipos de reparación se deben pedir y tienen una duración de almacenado de 30 días.
