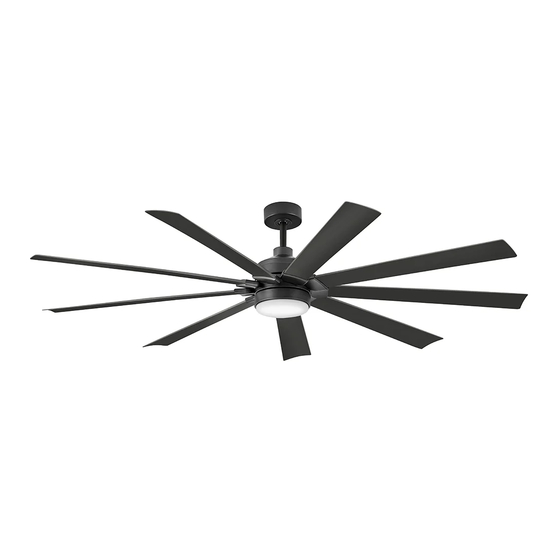

- Page 1 80" TURBINE ™ INDOOR / OUTDOOR LED FAN DC MOTOR CEILING FAN INSTRUCTION MANUAL...
- Page 2 SO WE’RE HERE IF YOU HAVE A QUESTION, NEED SOME HELP OR WANT TO CHAT ABOUT OUR PRODUCTS. SEND SUGGESTIONS OUR WAY TOO—WE’RE ALWAYS LOOKING TO MAKE YOUR EXPERIENCE WITH HINKLEY A POSITIVE ONE. > SERVICE@HINKLEY.COM > 800.HINKLEY > LET’S SEE THAT HINKLEY STYLE @HINKLEY...
-
Page 3: Table Of Contents
INSTALLING THE HANGING BRACKET ENERGY GUIDE HANGING THE FAN SPECIFICATIONS ELECTRICAL CONNECTIONS SMART BY BOND FINISHING THE INSTALLATION INSTALLING THE BLADES WARNING: Read and follow these instructions carefully and be mindful of all warnings shown throughout. ©2021 Hinkley Lighting, Inc. | hinkley.com |... -
Page 4: Instructions
If the battery compartment does not close securely, stop using the product and keep it away from children. If you think batteries might have been swallowed or placed inside any part of the body, seek immediate medical attention. | hinkley.com... -
Page 5: Important Safety Precautions
These factors must be supplied by the person(s) installing, caring for and operating the unit. TOOLS & MATERIALS REQUIRED • PHILLIPS SCREWDRIVER • FLAT SCREWDRIVER • WRENCH OR PLIERS • WIRE CUTTER • STEPLADDER • WIRING SUPPLIES AS REQUIRED BY ELECTRICAL CODE ©2021 Hinkley Lighting, Inc. | hinkley.com |... -
Page 6: Unpacking Your Fan
flat washers, wire nuts), Blade to Motor Screws MH904260Fxx with Lock Washers, Balance Kit, Safety cable hardware NOTE: Design of parts shown above may look slightly different for (wood screw, flat washer) your specific model of fan. XX=FAN FINISH | hinkley.com... -
Page 7: Preparation
The outlet box must be able to support a minimum of 50 pounds. Flat washer Attach hanging bracket to outlet box using screws Spring washer provided with the outlet box. Outlet box screw Fig. 1 ©2021 Hinkley Lighting, Inc. | hinkley.com |... -
Page 8: Hanging The Fan
Tighten security set screws against downrod using a large Safety cable flat blade screwdriver to ensure a tight fit against downrod. Hook-up (3) wires Tighten nuts against mounting collar. Downrod Security screws Mounting collar Cotter pin Downrod pin Fig. 2 | hinkley.com... - Page 9 Feed the end of the cable into the clamp and pull as much cable through as possible. Firmly Safety cable loop tighten screw in the clamp. Cut off excess cable. Wood screw And washer Safety cable Fig. 4 ©2021 Hinkley Lighting, Inc. | hinkley.com...
-
Page 10: Electrical Connections
Connect the WHITE receiver neutral wire to the WHITE building GRAY neutral wire. Connect the COPPER building ground wire to the 4 YELLOW/ GREEN ground wires from the fan and receiver. Hanger bracket Receiver Fig. 2 Fig. 1 hinkley.com... -
Page 11: Finishing The Installation
Make sure the hook on the hanging bracket properly sits in the groove in the hanger ball before attaching the canopy to the bracket by turning the housing until it drops into place. ©2021 Hinkley Lighting, Inc. | hinkley.com |... -
Page 12: Installing The Blades
Blade arms the motor screws. Use a large flat blade screwdriver Screws for final tightening to fully compress the washers. This will help ensure proper alignment of the blades and noise-free, wobble-free running. Fig. 1 | hinkley.com... -
Page 13: Installing The Light Kit And Glass Shade
Restore power and your light kit is ready for operation. Remove one of the three screws on the adapter plate located on the fan motor. Loosen the other 2 screws. (Do not remove) (Fig. 2) ©2021 Hinkley Lighting, Inc. | hinkley.com |... -
Page 14: Installing The Wall Control
Snap the face plate cover onto the wall bracket. Remote transmitter will be held in place with built in magnets. Cradle B Wall plate Plastic Face plate anchor Transmitter Outlet box Wall plate Cradle A Face plate Transmitter Wall Fig. 1 HIRO Control System Fig. 2 | hinkley.com... - Page 15 Power lead to the fan is connected to the remaining switch lead. (Fig. 4) Attach the cradle A to the wall switch box using the supplied hardware. Attach the multi-gang faceplate to the switch set in the wall outlet box. Cradle A of Hinkley switch will fit in any standard decora face plate.
- Page 16 NOTE: A single fan can be controlled with as many as 3 wall controls in one room. Every control will need to repeat the pairing process based on instructions above and all controls must be within 30 feet of the fan. | hinkley.com...
- Page 17 An UPWARD airflow moves warmer air off the ceiling area as shown in Figure 4. This allows you to set your heating unit on a cooler setting without affecting your comfort. SUMMER MODE WINTER MODE (COUNTERCLOCKWISE DIRECTION) (CLOCKWISE DIRECTION) Fig. 3 Fig. 4 ©2021 Hinkley Lighting, Inc. | hinkley.com |...
-
Page 18: Care And Cleaning
2. If the blade wobble is still noticeable, interchanging two adjacent (side by side) blades can redistribute the weight and possibly result in smoother operation. 3. Check to assure all dowrods to motor hardware and/or hanger ball are tight. 4. Make sure ceiling box is secure. | hinkley.com... -
Page 19: Energy Guide
• Energy Use: 26 Watts RPMs All estimates based on typical use, excluding lights ftc.gov/energy Airflow Shown Is a Weighted Average of High and Low Cubic Feet per Minute Based on Downrod ©2021 Hinkley Lighting, Inc. | hinkley.com |... - Page 20 In addition to the included wall control, you can control your Hinkley fan through the Hinkley app. • o use the Hinkley app, download it for free from the App Store or Google Play. • Open the Hinkley app where you will be prompted to create an account.
- Page 21 HINKLEY IS PROUD TO PROVIDE YOU WITH CEILING FAN PRODUCTS THAT ENHANCE YOUR SPACE WITH COMFORT, PURPOSE AND STYLE. AS A FAMILY COMPANY, WE ARE COMMITTED TO DESIGN, PERFORMANCE AND QUALITY, AND WHAT’S IMPORTANT TO YOU IS PARAMOUNT TO US.
- Page 22 GLOBAL HEADQUARTERS 33000 Pin Oak Parkway | Avon Lake, Ohio 44012 T (440) 653 5500 | F (440) 653 5555 | hinkley.com...
- Page 23 80" TURBINE ™ VENTILADOR LED INTERIOR / EXTERIOR DC MOTOR MANUAL DE INSTRUCCIONES PARA VENTILADORES DE TECHO...
- Page 24 Si no está familiarizado o no se siente cómodo con el cableado, comuníquese con un electricista calificado. Si necesita asistencia adicional o tiene alguna pregunta, comuníquese con nosotros. Para obtener información sobre la garantía, visite hinkley.com.
- Page 25 COLGAR EL VENTILADOR INTELIGENTE POR BOND CONEXIONES ELÉCTRICAS TERMINANDO LA INSTALACIÓN INSTALACIÓN DE LAS CUCHILLAS ADVERTENCIA: Lea y siga estas instrucciones cuidadosamente y tenga en cuenta todas las advertencias que se muestran a lo largo. ©2021 Hinkley Lighting, Inc. | hinkley.com |...
-
Page 26: Instrucciones Generales De Instalación Y
Si el compartimento de la batería no se cierra de forma segura, deje de usar el producto y manténgalo alejado de los niños. Si cree que las baterías pueden haber sido ingeridas o colocadas dentro de cualquier parte del cuerpo, busque atención médica de inmediato. | hinkley.com... -
Page 27: Precauciones De Seguridad Importantes
HERRAMIENTAS Y MATERIALES REQUERIDOS • DESTORNILLADOR PHILLIPS • DESTORNILLADOR PLANO • LLAVE O ALICATES • CORTADOR DE CABLES • ESCALERA DE TIJERA • SUMINISTROS DE CABLEADO SEGÚN REQUERIDO POR CÓDIGO ELÉCTRICO ©2021 Hinkley Lighting, Inc. | hinkley.com |... -
Page 28: Desembalaje Su Ventilador
(tornillo para madera, arandela plana) NOTA: El diseño de las piezas que se muestran arriba puede parecer un poco diferente para su modelo específico de ventilador. XX=ACABADO DEL VENTILADOR | hinkley.com... -
Page 29: Preparación
Arandela plana Fije el soporte para colgar a la caja de salida con los tornillos que se Arandela de resorte proporcionan con la caja de salida. Tornillo de la caja de salida Fig. 1 ©2021 Hinkley Lighting, Inc. | hinkley.com |... -
Page 30: Colgar El Ventilador
Apriete los tornillos de seguridad contra la varilla con un Varilla abajo destornillador grande de hoja plana para asegurar un ajuste firme contra la varilla. Apriete las tuercas contra el collar de montaje. Tornillos de seguridad Collar de montaje Pasador de chaveta Pasador de varilla Fig. 2 | hinkley.com... - Page 31 Tornillo y arandela del cable en la abrazadera y pase la mayor cantidad de cable de madera posible. Apriete firmemente el tornillo de la abrazadera. Corte el Cable de Fig. 4 cable sobrante. seguridad ©2021 Hinkley Lighting, Inc. | hinkley.com...
-
Page 32: Conexiones Eléctricas
7. Conecte el cable neutro BLANCO del receptor al cable neutro BLANCO GRIS del edificio. 8. Conecte el cable de tierra del edificio de COBRE a los 4 cables de tierra Admiradora AMARILLO / VERDE del ventilador y el receptor. Soporte de Receptor suspensión Fig. 2 Fig. 1 hinkley.com... -
Page 33: Terminando La Instalación
Asegúrese de que el gancho del soporte para colgar se asiente correctamente en la ranura de la bola de suspensión antes de sujetar el dosel al soporte girando la carcasa hasta que encaje en su lugar. ©2021 Hinkley Lighting, Inc. | hinkley.com |... -
Page 34: Instalación De Las Cuchillas
Utilice un destornillador grande de hoja plana para un ajuste final para comprimir Empulgueras completamente las arandelas. Esto ayudará a garantizar la alineación adecuada de las palas y un funcionamiento sin Fig. 1 ruidos ni oscilaciones. | hinkley.com... - Page 35 Quite uno de los tres tornillos de la placa adaptadora ubicada en el motor del ventilador. Afloje los otros 2 tornillos. (No quitar) (Fig.2) Restaure la energía y su kit de luz estará listo para funcionar. ©2021 Hinkley Lighting, Inc. | hinkley.com |...
- Page 36 El transmisor remoto se mantendrá en su lugar con imanes incorporados. placa de pared Cuna B Placa Ancla de Caja de salida frontal plastico Placa de Transmisora pared Cuna A Placa frontal Transmisora Pared Fig. 1 Sistema de control HIRO Fig. 2 | hinkley.com...
- Page 37 Fije la base A a la caja de interruptores de pared utilizando los accesorios suministrados. Conecte la placa frontal de varios grupos al interruptor en la caja de salida de la pared. La base A del interruptor Hinkley encajará en cualquier placa frontal decora estándar. Fig. 4 El transmisor remoto se mantendrá...
- Page 38 Sistema de control HIRO con hasta 3 controles de pared en una habitación. Cada control deberá repetir el proceso de emparejamiento según las instrucciones anteriores y todos los controles deben estar a menos de 30 pies del ventilador. | hinkley.com...
- Page 39 Un fl ujo de aire HACIA ARRIBA mueve el aire más caliente del área del techo como se muestra en la Figura 4. Esto le permite configurar su unidad de calefacción en una configuración más fría sin afectar su comodidad. MODO VERANO MODO INVIERNO (DIRECCIÓN EN SENTIDO (SENTIDO DE LAS ANTIHORARIO) AGUJAS DEL RELOJ) Fig. 3 Fig. 4 ©2021 Hinkley Lighting, Inc. | hinkley.com |...
- Page 40 3. Verifique que todas las varillas de los accesorios del motor y / o la bola de suspensión estén apretadas. 4. Asegúrese de que la caja del techo esté segura. | hinkley.com...
- Page 41 Todas las estimaciones se basan en el uso típico, excluyendo la luz. Amplificadores 0.47 0.06 El flujo de aire que se muestra es un promedio ponderado de pies cúbicos altos y bajos por minuto basado en Downrod RPMs ©2021 Hinkley Lighting, Inc. | hinkley.com |...
- Page 42 Hinkley a través de la aplicación Hinkley. • • Para usar la aplicación Hinkley, descárguela gratis de App Store o Google Play. • Abra la aplicación Hinkley donde se le pedirá que cree una cuenta. • Ingrese toda la información necesaria para crear una cuenta.
- Page 43 HINKLEY SE ENCUENTRA ORGULLOSO DE PROPORCIONARLE PRODUCTOS PARA VENTILADORES DE TECHO QUE MEJORAN SU ESPACIO CON COMODIDAD, PROPÓSITO Y ESTILO. COMO EMPRESA FAMILIAR, ESTAMOS COMPROMETIDOS CON EL DISEÑO, EL RENDIMIENTO Y LA CALIDAD, Y LO QUE ES IMPORTANTE PARA USTED ES PARAMOUNT PARA NOSOTROS.
- Page 44 GLOBAL HEADQUARTERS 33000 Pin Oak Parkway | Avon Lake, Ohio 44012 T (440) 653 5500 | F (440) 653 5555 | hinkley.com...
- Page 45 80" TURBINE ™ VENTILATEUR LED INTÉRIEUR / EXTÉRIEUR DC MOTOR MANUEL D'INSTRUCTIONS POUR LES VENTILATEURS DE PLAFOND...
- Page 46 NOUS SOMMES ICI SI VOUS AVEZ UNE QUESTION, BESOIN D'UNE AIDE OU VOULEZ CHAT SUR NOS PRODUITS. ENVOYER DES SUGGESTIONS NOTRE FAÇON AUSSI - NOUS CHERCHONS TOUJOURS À FAIRE DE VOTRE EXPÉRIENCE AVEC HINKLEY UNE POSITIVE. > SERVICE@HINKLEY.COM > 800.HINKLEY >...
- Page 47 CARACTÉRISTIQUES SUSPENSION DU VENTILATEUR INTELLIGENT PAR LIEN CONNECTIONS ELECTRIQUES FIN DE L'INSTALLATION INSTALLATION DES LAMES ATTENTION: Lisez et suivez attentivement ces instructions et tenez compte de tous les avertissements affichés tout au long ©2021 Hinkley Lighting, Inc. | hinkley.com |...
-
Page 48: Instructions Générales D'installation Et
Si le compartiment des piles ne se ferme pas correctement, arrêtez d'utiliser le produit et tenez-le hors de portée des enfants. Si vous pensez que des piles ont pu être avalées ou placées à l'intérieur de n'importe quelle partie du corps, consultez immédiatement un médecin. | hinkley.com... -
Page 49: Précautions De Sécurité Importantes
être intégrés à ce produit. Ces facteurs doivent être fournis par la ou les personnes installant, prenant soin et utilisant l'appareil. OUTILS ET MATÉRIAUX REQUIS • TOURNEVIS CRUCIFORME • TOURNEVIS PLAT • CLÉ OU PINCE • COUPE-FIL • ESCABEAU • FOURNITURES DE CÂBLAGE COMME REQUIS PAR LE CODE ÉLECTRIQUE ©2021 Hinkley Lighting, Inc. | hinkley.com |... - Page 50 MH904260Fxx rondelles de blocage, kit d'équilibrage, matériel de câble de sécurité REMARQUE : La conception des pièces illustrées ci-dessus peut sembler (vis à bois, rondelle plate) légèrement différente pour votre modèle de ventilateur spécifique. XX=FINITION DU VENTILATEUR | hinkley.com...
-
Page 51: Préparation
35 livres. Rondelle plate Fixez le support de suspension à la boîte de sortie à l'aide des vis Rondelle à ressort fournies avec la boîte de sortie. Vis de boîte de sortie Fig. 1 ©2021 Hinkley Lighting, Inc. | hinkley.com |... -
Page 52: Suspension Du Ventilateur
Tige descendante l'aide d'un gros tournevis à lame plate pour assurer un ajustement serré contre la tige de suspension. Serrez les écrous contre le collier Vis de sécurité Collier de montage de montage. Goupille de tige Goupille Fig. 2 | hinkley.com... - Page 53 Vis à bois et rondelle plafond. Faites passer l'extrémité du câble dans la pince et tirez autant de câble que possible. Serrez fermement la vis du collier. Couper le câble en excès. Câble de sécurité Fig. 4 ©2021 Hinkley Lighting, Inc. | hinkley.com...
-
Page 54: Connections Electriques
Connectez le fil neutre BLANC du récepteur au fil neutre BLANC du GRIS bâtiment. Connectez le fil de terre du bâtiment en CUIVRE aux 4 fils de terre JAUNE/ Ventilateur VERT du ventilateur et du récepteur. Support de Destinataire suspension Fig. 2 Fig. 1 hinkley.com... -
Page 55: Fin De L'installation
Assurez-vous que le crochet sur le support de suspension repose correctement dans la rainure de la boule de suspension avant de fixer l'auvent au support en tournant le boîtier jusqu'à ce qu'il se mette en place. ©2021 Hinkley Lighting, Inc. | hinkley.com |... -
Page 56: Installation Des Lames
Utilisez un gros tournevis à Bras de lame lame plate pour le serrage final afin de comprimer Des vis complètement les rondelles. Cela aidera à assurer un alignement correct des lames et un fonctionnement sans bruit et sans oscillation. Fig. 1 | hinkley.com... -
Page 57: Installation Du Kit D'éclairage Et Du Pare-Verre
Retirez l'une des trois vis de la plaque adaptatrice située sur le Rétablissez le courant et votre kit d'éclairage est prêt à fonctionner. moteur du ventilateur. Desserrez les 2 autres vis. (Ne pas retirer) (Fig. 2) ©2021 Hinkley Lighting, Inc. | hinkley.com |... -
Page 58: Installation De La Commande Murale
L'émetteur à distance sera maintenu en place avec des aimants intégrés. Berceau B plaque murale Plaque Ancre en Boîte de sortie frontale plastique Émettrice Plaque murale Berceau A Plaque frontale Émettrice Fig. 1 Système de contrôle HIRO Fig. 2 | hinkley.com... - Page 59 Fixez la plaque frontale multi-gang à l'interrupteur situé dans la boîte de prise murale. Le berceau A de l'interrupteur Hinkley s'adaptera à n'importe quelle plaque frontale decora standard. L'émetteur à distance sera maintenu en place avec des aimants intégrés Fig.
- Page 60 Même les cellules utilisées peuvent provoquer des commande devra répéter le processus de couplage en fonction blessures.. des instructions ci-dessus et toutes les commandes doivent être à moins de 30 pieds du ventilateur. Fig. 2 Système de contrôle HIRO | hinkley.com...
- Page 61 Un flux d'air VERS LE HAUT déplace l'air plus chaud hors de la zone du plafond, comme illustré à la figure 4. Cela vous permet de régler votre unité de chauffage sur un réglage plus frais sans aecter votre confort. MODE HIVER MODE ÉTÉ (DANS LE SENS DES AIGUILLES (SENS ANTI-HORAIRE) D'UNE MONTRE) Fig. 3 Fig. 4 ©2021 Hinkley Lighting, Inc. | hinkley.com |...
-
Page 62: Entretien Et Nettoyage
2. Si l'oscillation de la lame est toujours perceptible, l'échange de deux lames adjacentes (côte à côte) peut redistribuer le poids et éventuellement améliorer le fonctionnement. 3. Assurez-vous que toutes les tiges de fixation de la quincaillerie du moteur et/ou de la boule de suspension sont bien serrées. 4. Assurez-vous que la boîte de plafond est sécurisée. | hinkley.com... - Page 63 Toutes les estimations sont basées sur une utilisation typique, à l'exclusion des lumière Amplis 0.47 0.06 Le débit d'air affiché est une moyenne pondérée des pieds cubes hauts et bas par minute, basée sur la tige de descente RPMs ©2021 Hinkley Lighting, Inc. | hinkley.com |...
- Page 64 Hinkley via l'application Hinkley. • Pour utiliser l'application Hinkley, téléchargez-la gratuitement depuis l'App Store ou Google Play. • Ouvrez l'application Hinkley où vous serez invité à créer un compte. • Entrez toutes les informations nécessaires pour créer un compte.
- Page 65 HINKLEY EST FIER DE VOUS FOURNIR DES PRODUITS POUR VENTILATEURS DE PLAFOND QUI AMÉLIORENT VOTRE ESPACE AVEC CONFORT, BUT ET STYLE. EN TANT QU'ENTREPRISE FAMILIALE, NOUS SOMMES ENGAGÉS À LA CONCEPTION, À LA PERFORMANCE ET À LA QUALITÉ, ET CE QUI EST IMPORTANT POUR VOUS EST PARAMOND POUR NOUS.
- Page 66 GLOBAL HEADQUARTERS 33000 Pin Oak Parkway | Avon Lake, Ohio 44012 T (440) 653 5500 | F (440) 653 5555 | hinkley.com...
