GF COOL-FIT PE Plus Installation Manual

Installationsanleitung beachten
Die Installationsanleitung ist Teil des Produktes und ein wichtiger
Baustein im Sicherheitskonzept. Nichtbeachtung kann zu schweren
Verletzungen oder Tod führen.
• Installationsanleitung lesen und befolgen.
• Installationsanleitung stets am Produkt verfügbar halten.
• Installationsanleitung an alle nachfolgenden Verwender des Pro-
dukts weiter geben.
Bestimmungsgemässe Verwendung
Das Produkt ist ausschliesslich dazu bestimmt, nach Einbau in ein
Rohrleitungssystem Medien innerhalb der zugelassenen Druck- und
Temperaturgrenzen durchzuleiten.
Anwendung: COOL-FIT PE Plus Rohrleitungssysteme, welche sekun-
däre Kühlmedien bis zu 10 bar befördern. Weitere Anwendungen nach
Rücksprache mit dem Hersteller möglich.
Zu diesem Dokument
Dieses Dokument beinhaltet alle notwendigen Informationen, um das
Produkt zu installieren.
Beschriebene Produktvariante
Diese Installationsanleitung beschreibt vorisolierte Elektroschweiss-
muffen COOL-FIT PE Plus d250 bis d450 mm, SDR17 aus PE100
Mitgeltende Dokumente
• Technisches Handbuch für COOL-FIT PE Plus Rohrleitungssysteme.
• Bedienungsanleitung Elektroschweissgerät
• Georg Fischer Planungsgrundlagen Industrie
Diese Unterlagen erhalten Sie über Ihre Georg-Fischer-Vertretung
oder unter www.gfps.com.
Sicherheit und Verantwortung
Um die Sicherheit im Betrieb zu gewährleisten, ist der Betreiber für
folgende Massnahmen verantwortlich:
• Produkt wird bestimmungsgemäss verwendet.
• Montage wird von Fachpersonal durchgeführt.
• Rohrleitungssystem ist fachgerecht verlegt und wird regelmässig
überprüft.
• Personal wird regelmässig in Arbeitssicherheit und Umweltschutz
an druckführenden Rohrleitungen unterwiesen.
Das Personal ist für folgende Massnahmen verantwortlich:
• Kennen, Verstehen und Beachten der vorliegenden Installationsan-
leitung.
Transport und Lagerung
• Das Produkt in der Originalverpackung transportieren und lagern.
• Das Produkt vor Staub, Schmutz, Feuchtigkeit sowie Wärme- und
UV-Strahlung schützen..
• Das Produkt muss flach gelagert und transportiert werden.
Haftungsausschluss
Die technischen Daten sind unverbindlich. Sie gelten nicht als zuge-
sicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeits-
garantien. Änderungen vorbehalten. Es gelten unsere Allgemeinen
Verkaufsbedingungen.
Observe installation manual
The installation manual is part of the product and an important module of the
safety concept. Non-observance could result in serious injury or death
• Read and observe installation manual.
• Installation manual must be available at the product.
• Pass installation manual to following users of the product.
Intended use
The product is intended exclusively for conveying media in the allowable
pressure and temperature range in piping systems into which it has been
installed.
Application: COOL-FIT PE Plus piping system which transports secondary
coolants up to 10 bar. After consulting the manufacturer, further applications
are possible.
Regarding this document
This document describes all necessary information to install the product.
Described product type

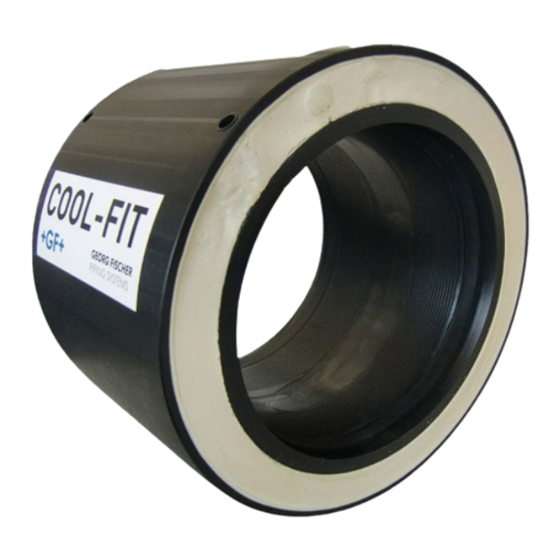

This installation manual describes pre-insulated electrofusion couplers
COOL-FIT PE Plus d250mm up to d450mm, SDR17 made of PE100.
Related documents to this installation manual
• Technical Manual for COOL-FIT PE Plus Piping Systems.
• Operating instruction fusion unit.
• Georg Fischer Planning Fundamentals Industry
The documents may be obtained from your Georg Fischer sales company
or via www.gfps.com.
Safety and responsibility
To guarantee the safety at work, the operator is responsible for following
actions:
• Product must only be used according to the specifications for which it has
been intended.
• Assembly and installation must be carried out by qualified personnel.
• Piping system must be installed by professionals and its functionality is
checked regularly.
• Personnel must be instructed on a regular basis in all aspects of work sa-
fety and environmental protection especially those pertaining to pressure–
bearing piping system.
The personnel is responsible for following actions:
• Knowing, understanding and adhering to this installation manual.
Transport and storage
• The product must be transported and stored in its original packaging.
• Protect the product from dirt, dust, humidity, and especially heat and UV
radiation.
• The product must be stored and transported in flat position.
Disclaimer
The technical data are not binding. They neither constitute expressly warran-
ted characteristics nor guaranteed properties nor a guaranteed durability.
They are subject to modification. Our General Terms of Sale apply.
Georg Fischer Piping Systems Ltd.
Ebnatstrasse 111, 8201 Schaffhausen/Switzerland
Phone +41 (0)52 631 11 11, Fax +41 (0)52 631 28 00
info.ps@georgfischer.com, www.gfps.com
GFDO_6319_1_4 (06.13)
© Georg Fischer Piping Systems Ltd.
CH-8201 Schaffhausen/Switzerland, 2013
Printed in Switzerland
GF Piping Systems
Installationsanleitung
Installation manual
Elektroschweissmuffe
COOL-FIT PE Plus
Electrofusion couplers
COOL-FIT PE Plus
