BOERPLAY PSTE110.065 Manual

Multi-play equipment with swings
Hide thumbs

Advertisement

Quick Links

Download this manual
Multi-play equipment with swings
PSTE110.065

Advertisement

loading
Need help?

Need help?

Do you have a question about the PSTE110.065 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BOERPLAY PSTE110.065

Summary of Contents for BOERPLAY PSTE110.065

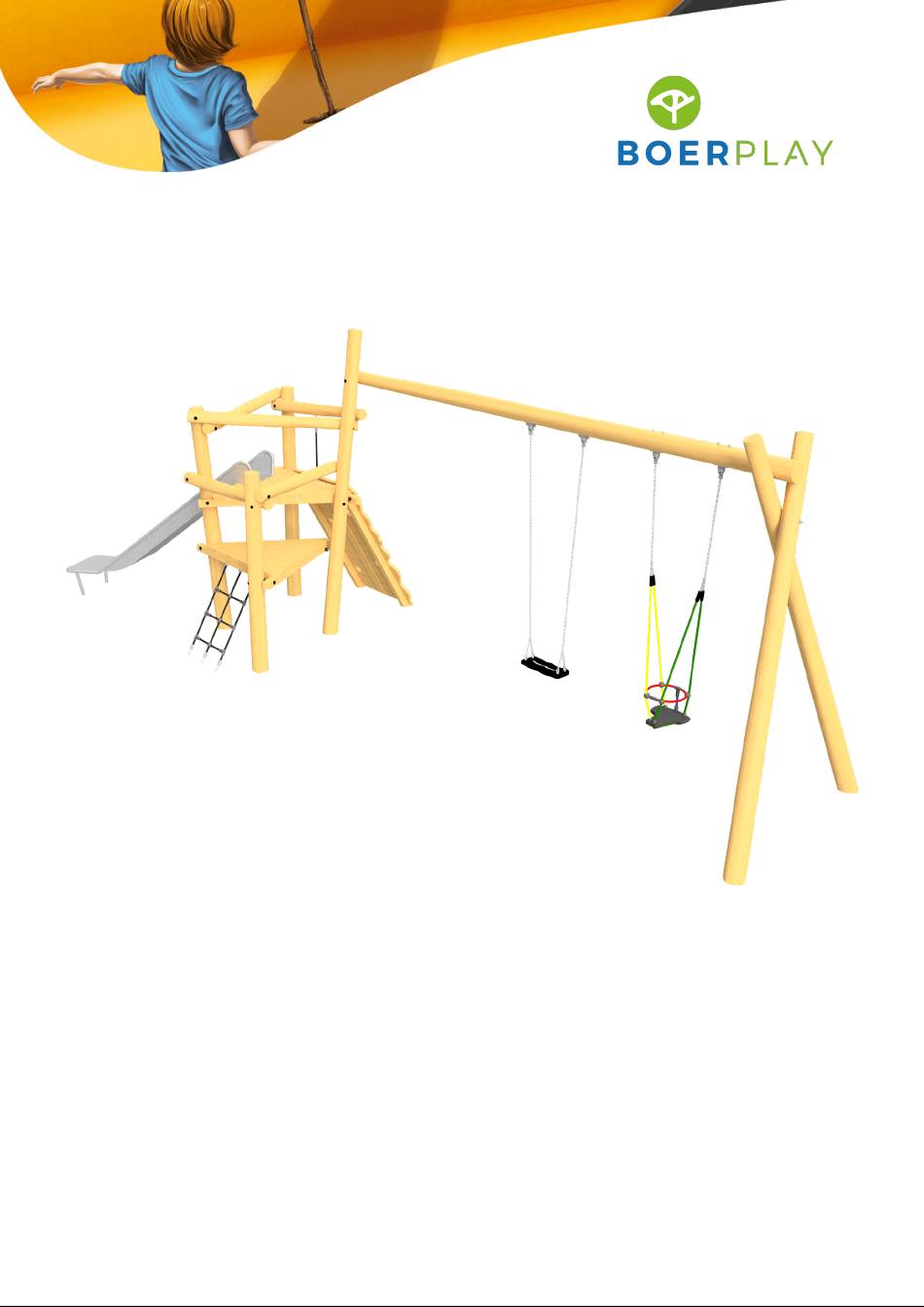

  • Page 1 Multi-play equipment with swings PSTE110.065...

  • Page 2: Main Dimensions

    1,50 m 1,95 m 2,42 m 2,99 m 4,87 m 6,35 m 3,04 m 2,81 m 2,30 m 1,90 m 1,45 m 0,95 m 0,00 m > 0,35 m < 0,35 m PST 110 065 © Copyright BOERplay 29-3-2023 Revision: A...
  • Page 3 Zona libre de obstáculos Zone libre d’obstacles 9,71 m 9,14 m Impact area Opvangzone Ausprallbereich Zona de impacto Zone d‘impact Obstacle free zone Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles © Copyright BOERplay 29-3-2023 Revision: A PST 110 065...
  • Page 4 Bodenplan Plan de superficie Plan de surface 3,23 m 1,60 m 4,88 m 1,47 m 1,13 m 2,39 m 0,89 m Grondmarkering Ground level marker 0,66 m 0,70 m 0,83 m PST 110 065 © Copyright BOERplay 29-3-2023 Revision: A...

  • Page 5: Order Of Assembly

    L = 1,3 m Railing Railing Klimwand 1,45 m vloer Opklimnet 0,95 m vloer Handtouw Aanbouw schommel Dubbel Glijbaan 145 - 150 cm Module Robina Schommelzitje Ketting 2,0 m Peuterzitje Ketting 2.0 m PST 110 065 © Copyright BOERplay 29-3-2023 Revision: A...
  • Page 6 < 0,85 m > 0,60 m > 0,60 m < 0,85 m PST 110 065 © Copyright BOERplay 29-3-2023 Revision: A...
  • Page 7 LOGBOOK Type indication Adventure Play Article number PSTE110.065 Product Name Multi-play equipment with swings Maximum fall height 1,5 m Construction year 2023 Certificate 064834 Inspection body TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Manufacturer name Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk...
  • Page 8 LOGBOOK Inspection and maintenance Date of Time of Name Name Parts to be inspection inspection executor of executor of Found defects replaced maintenance maintenance inspection maintenance Accidents Date Age of Measures taken Probable cause of injury Occurred injury accident victim after accident...

  • Page 9: Inspection And Maintenance Intervals

    Inspection and maintenance intervals months Nr. Inspection Maintenance between inspections Verify equipment's stability, junctions and Add missing parts, secure joints, apply missing parts. Inspect bolts, screws and nuts for missing fixing agent and replace absence, jams, corrosion and wear. corroded parts. Replace worn parts and/or remove non- Check suspension for wear.
  • Page 10 7. Remember that bad maintenance leads to unsafe conditions and notably faster impoverishment of the playground area. 8. Replacement parts can be ordered at the manufacturer with the OEM part numbers on the module drawing. Drawings can be found in the user guide. 9.
  • Page 12 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 260, RVS A2-70 Afstandsbus 30x30x14 Vloer 1,45 MAP 01 002 © Copyright BOERplay 14-2-2023 Revision:...
  • Page 13 Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 260, RVS A2-70 30x30x14 Afstandsbus Pasvloer 0,59 en 0,95 vloer MAP 01 004 © Copyright BOERplay 11-8-2022 Revision:...
  • Page 14 Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking HOUTDRAADBOUT M10 X 80 Carrosseriering M10 x 30 - VZ 8.8 Standaard plank 120x20 Lengte = 1400 MAP 02 140 © Copyright BOERplay 18-7-2022 Revision:...
  • Page 15 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia Ø 14-16 Zaaglengte = 2600 MAP 04 260 © Copyright BOERplay 3-8-2022 Revision:...
  • Page 16 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia Ø 14-16 Zaaglengte 3,0 m MAP 04 300 © Copyright BOERplay 11-8-2022 Revision:...
  • Page 17 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia 14-16 Zaaglengte 3,75 MAP 04 380 © Copyright BOERplay 18-7-2022 Revision:...
  • Page 18 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1300 MAP 05 130 © Copyright BOERplay 3-8-2022 Revision:...
  • Page 19 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1500 MAP 05 150 © Copyright BOERplay 18-7-2022 Revision:...
  • Page 20 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1600 MAP 05 160 © Copyright BOERplay 11-8-2022 Revision:...
  • Page 21 Schroef Assy 5 x 50 - RVS A2-70 Houtdraadbout ø10 X 50 - RVS A2-70 SLUITRING Facet ring M5 - RVS A2-70 OPLOOP BEUGEL LINKS OPLOOP BEUGEL RECHTS Klimwand 1,5m Adventure Play MAP 20 145 © Copyright BOERplay 11-8-2022 Revision:...
  • Page 22 M6 x 40 - VZ 8.8 Pin-Torx - VZ 8.8 Veiligheidsschroef CARROSSERIERING M6 x 20 - VZ 8.8 Standaard plank 120x20 Lengte = 700 Bus RVS schroefdraad touw d16 Oploopnet 0,95 m vloer Adventure Play MAP 24 095 © Copyright BOERplay 11-8-2022 Revision:...
  • Page 23 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking BORGMOER M12 - RVS A2-70 Sluitring D-sluiting 5 MM RVS Dop zwart Beschermdop M10-M12 RING KUNSTSTOF Slotbout met lip M12x120 Hercules touw Ø16 Zwart L = 500 mm Benaming MAP 29 050 Handtouw Title Tekening Opmerking...
  • Page 24 4,80 m 2,46 m 0,92 m Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 240, RVS A2-70 Levering: M16 - RVS A2-70 Borgdopmoer Sluitring M16 - RVS A2-70 Bovenbalk voorbereiden, maar los Draadeind M16 x 300 - RVS A2-70 meeleveren van de draagvork.
  • Page 25 Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Borgdopmoer M10 - RVS A2-70 Attention: it is advisable not to oriënt Slotbout M10 x 50 - RVS A2-70 playground equipment with the slide SLUITRING facing south 145 cm...
  • Page 26 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Borgdopmoer M12 - RVS A2-70 Slotbout M12 x 150 - RVS A2-70 Sluitring M12 - RVS A2-70 Schommelscharnier RVS A2-70 Peuterschommel Peuterzitje Benaming MOD PST 003 003 Peuterzitje Title Tekening Opmerking Ketting 2.0 m Drawing Comment Datum...
