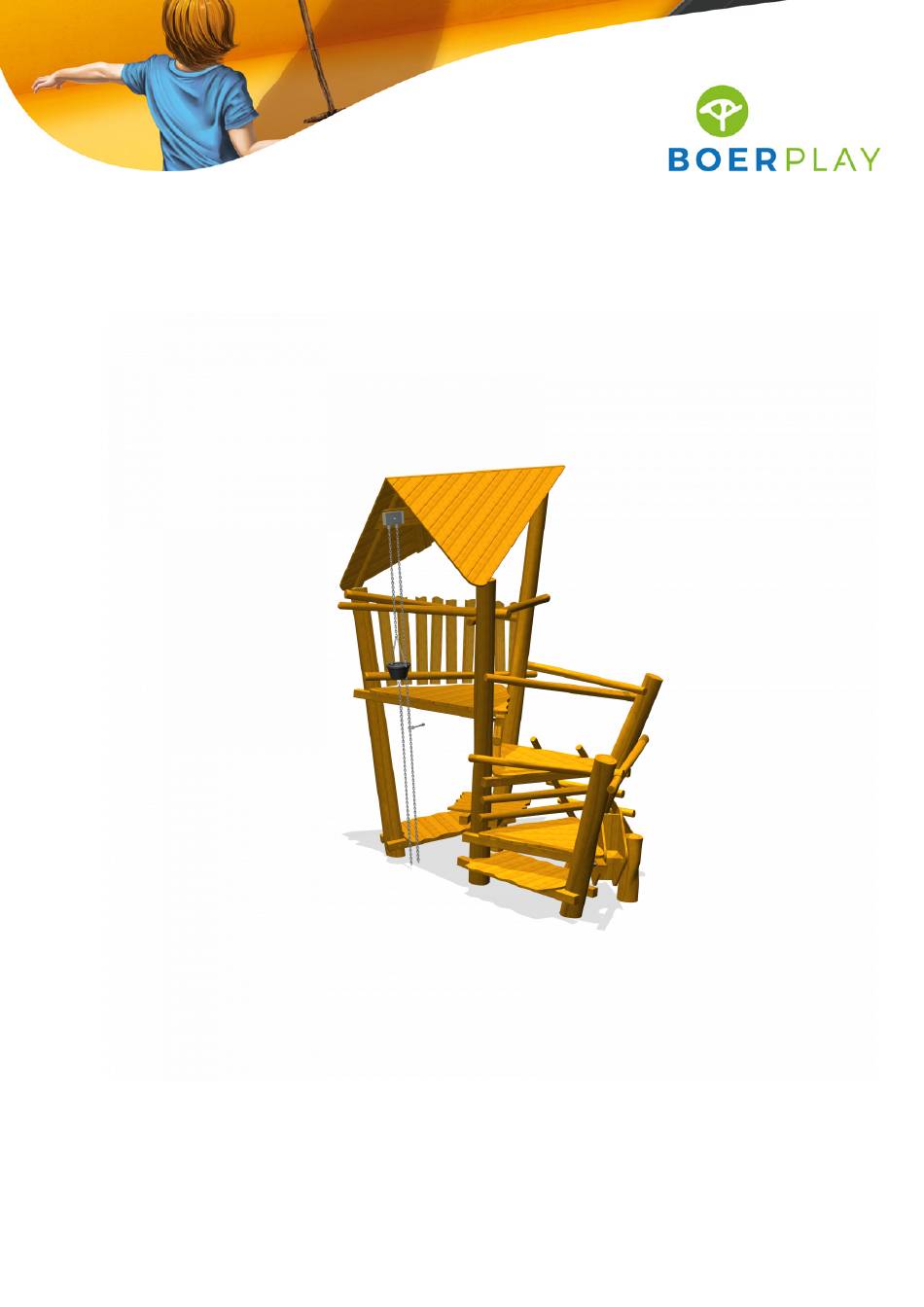

- Page 1 Sandplay equipment PSTE110.001...
- Page 2 5,4 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE PST 110 001 Zandspeeltoestel Title Tekening Opmerking Adventure Play Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 11-10-2011 Date SPEELTOESTELLEN...
- Page 3 2,37 m 0,34 m 0,35 m 0,64 m 1,71 m 0,25 m 2,08 m Grondmarkering Ground level marker 0,60 m 0,69 m Benaming TOE PST 110 001 Zandspeeltoestel Title Tekening Opmerking Adventure Play Drawing Comment BOER Datum Bodemplan Groundplan 11-10-2011 Date SPEELTOESTELLEN...
- Page 4 2,70 m 2,09 m 1,70 m 1,31 m 0,59 m 0,00 m 3,54 m 2,96 m 2,35 m 1,50 m 1,00 m 0,50 m 0,26 m 0,00 m Benaming TOE PST 110 001 Zandspeeltoestel Title Tekening Opmerking Adventure Play Drawing Comment BOER Datum...
- Page 5 Type Progr. Bew. Rev. Benaming Volgnr Opmerking Ladder 1,0 m Adventure Play Toonbank / zitbank Adventure Play Klimtoren 0,5 - 1,0 - 1,5 Adventure Play Wandje 1,2 Adventure Play Wandje 1,2 opening 0,5 Adventure Play Zandschep Bak en Katrol Zandrad Adventure Play Losse Onderdelen tbv PST.110.001...
- Page 6 Geleverde delen: Supplied parts: A - Toren A - Tower B - Ladder B - Ladder C - Zandrad C - Sand wheel D - Dak met zandtakel D - Roof with sand bucket Bevestiging sets: Mounting kits: 1 - RVS M10 bevestigingsset voor de ladder 1 - Stainless steel M10 fastener set for the ladder 2 - RVS M10 bevestigingsset voor het dak 2 - Stainless steel M10 fastener set for the roof...
- Page 7 PSTE110.001 Sandplay equipment LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Adventure Play Product code PSTE110.001 Name of equipment Zandspeeltoestel Maximum height of fall...
-
Page 8: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 9 Grondmarkering Ground level marker Tussenruimtes overal >230 mm Openings always >230 mm 0,41 m 0,30 m 0,30 m 2,30 m Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Slotbout+dopm.+ringen M12, L= 180, RVS A2-70 Schroef Assy 5 x 70 - RVS A2-70 Paal 6 Lengte =700 Paal 10-12...
- Page 10 0,63 m 0,18 m Type Progr. Volgnr Bew. Rev. Benaming Opmerking Draadeind+dopm.+ringen M12, L= 320, RVS A2-70 70 mm Vierkante paal 1200 mm Lengte Zitvlak Adventure Play B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PST 029 001 A Toonbank / zitbank Title...
- Page 11 1,09 m 4,02 m 2,10 m 1,87 m 1,73 m 1,60 m 1,38 m 1,23 m Openingen altijd < 89 mm 1,10 m (Openings always < 89 mm) Grondmarkering Ground level marker 0,00 m Type Progr. Volgnr Bew. Rev. Benaming Opmerking Draadeind+dopm.+ringen M12, L= 220, RVS A2-70...
- Page 12 1,39 m 1,30 m Wanje opbouwen uit planken 100x20 Maximale tussenafstand 85mm op enig punt Doorsteek boven maximaal 35mm Wandje bouwen in het toestel i.v.m. aansluitingen op de palen TYPE PROJ. BEH. BENAMING OPMERKING Plank 100x20 Lengte = 1500 Plank 100x20 Lengte = 1700 Wandje 2m Adventure Play...
- Page 13 Indien nodig klos toevoegen If necessary, add block ZANDEMMER RUBBER NR. 1126 ZANDKATROL RVS NR.1130 KETTING RVS 6 MM Beschermdop M10-M12 Dop zwart Beschermdop M10-M12 Donut zwart Handgreep Kunststof wit Facet ring M5 - RVS A2-70 D-Sluiting 5 mm, RVS A2-70 Sluitring M10 - RVS A2-70 Zeskantbout...
- Page 14 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Schroef Assy 5 x 70 - RVS A2-70 Schroef Assy 5 x 50 - RVS A2-70 Facet ring M5 - RVS A2-70 Lengte =1200 Paal 14-16 Standaard plank 120x20 Lengte = 500 Plank 120x30 Lengte = 300 50/35, l=27 Afstandbus...
- Page 15 Te gebruiken in PST-daken tbv MOD.032.001 TYPE PROJ. BEH. BENAMING OPMERKING Balk 150x50 L=740 Beide zijde 45º afgeschuind B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PST 110 001 Losse Onderdelen Title...
