BOERPLAY PSTE110.032 Manual

Sandplay equipment
Hide thumbs Also See for PSTE110.032:

Advertisement

Quick Links

Download this manual
Sandplay equipment
PSTE110.032

Advertisement

loading
Need help?

Need help?

Do you have a question about the PSTE110.032 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BOERPLAY PSTE110.032

Summary of Contents for BOERPLAY PSTE110.032

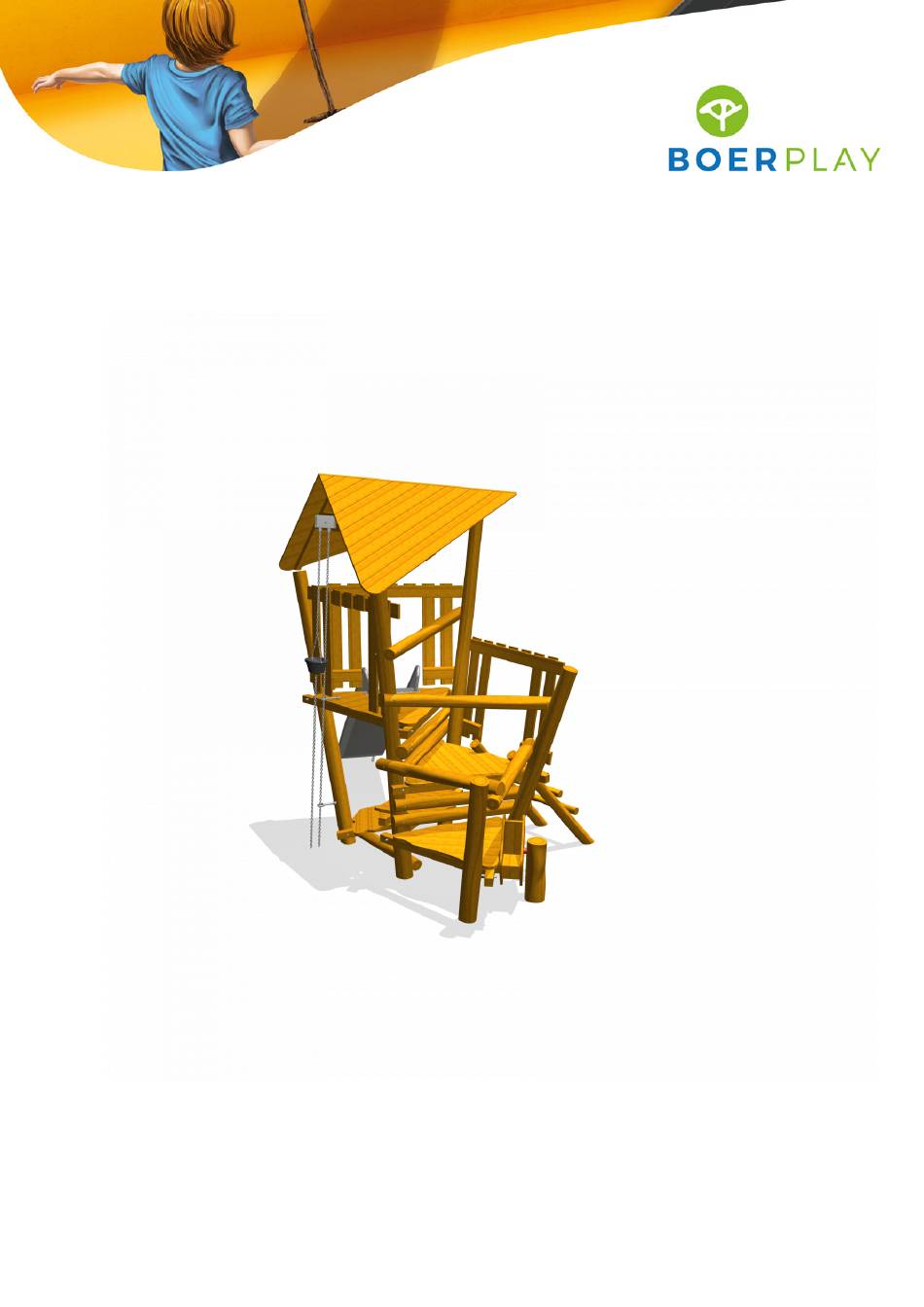

  • Page 1 Sandplay equipment PSTE110.032...
  • Page 2 5,89 m 5,35 m R1,55 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE PST 110 032 A Zandspeeltoestel Title Tekening Opmerking Adventure Play Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 19-3-2015 Date SPEELTOESTELLEN...
  • Page 3 1,18 m 2,10 m 0,89 m 0,46 m Grondmarkering Ground level marker 0,60 m 0,69 m 0,72 m 0,68 m Benaming TOE PST 110 032 A Zandspeeltoestel Title Tekening Opmerking Adventure Play Drawing Comment BOER Datum Bodemplan Groundplan 19-3-2015 Date SPEELTOESTELLEN...
  • Page 4 4,35 m Opening > 230 mm 3,54 m Openingen altijd < 89 mm (Openings always < 89 mm) 1,50 m 1,00 m 0,50 m 0,00 m Benaming TOE PST 110 032 A Zandspeeltoestel Title Tekening Opmerking Adventure Play Drawing Comment BOER Datum Afmetingen Dimensions...
  • Page 5 Typeplaatje Identification plate Type Progr. Volgnr Bew. Rev. Benaming Opmerking Ladder 1,0 m Adventure Play Toonbank / zitbank Adventure Play Klimtoren 0,5 - 1,0 - 1,5 Adventure Play Wandje 1,2 met opening 0,5 Adventure Play Zandschep Bak en Katrol Zandrad Adventure Play Losse onderdelen t.b.v.
  • Page 6 Geleverde delen: Supplied parts: A - Toren A - Tower B - Glijbaan B - Slide C - Zandschep C - Sand shovel D - Zandrad D - Sand wheel E - Paal lengte 1200 E - Post length 1200 F - Ladder F - Ladder G - Zitbank...
  • Page 7 PSTE110.032 Sandplay equipment LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Adventure Play Product code PSTE110.032 Name of equipment Zandspeeltoestel Maximum height of fall...

  • Page 8: Maintenance

    LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear.
  • Page 10 Grondmarkering Ground level marker Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr. Bew. Rev. Benaming Opmerking DOPMOER BORG RVS M10 Attention: it is advisable not to oriënt Slotbout M10 x 50 - RVS A2-70 playground equipment with the slide SLUITRING facing south...
  • Page 11 Grondmarkering Ground level marker Tussenruimtes overal >230 mm Openings always >230 mm 0,41 m 0,30 m 0,30 m 2,30 m Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Slotbout+dopm.+ringen M12, L= 180, RVS A2-70 Schroef Assy 5 x 70 - RVS A2-70 Paal 6 Lengte =700 Paal 10-12...
  • Page 12 0,63 m 0,18 m Type Progr. Volgnr Bew. Rev. Benaming Opmerking Draadeind+dopm.+ringen M12, L= 320, RVS A2-70 70 mm Vierkante paal 1200 mm Lengte Zitvlak Adventure Play B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PST 029 001 A Toonbank / zitbank Title...
  • Page 13 1,09 m 4,02 m 2,10 m 1,87 m 1,73 m 1,60 m 1,38 m 1,23 m Openingen altijd < 89 mm 1,10 m (Openings always < 89 mm) Grondmarkering Ground level marker 0,00 m Type Progr. Volgnr Bew. Rev. Benaming Opmerking Draadeind+dopm.+ringen M12, L= 220, RVS A2-70...
  • Page 14 Wandje bouwen in het toestel i.v.m. aansluitingen op de palen Opening tussen plank en paal altijd kleiner dan 89 mm. Ruimte onder wandje ±40 mm, zodat er nooit kans op koordbeknelling is. TYPE PROJ. BEH. BENAMING OPMERKING Wandje recht Adventure Play Benaming MOD PST 031 003 Wandje 1,2 met opening 0,5...
  • Page 15 Sluitring M16 - RVS A2-70 Borgdopmoer M16 - RVS A2-70 Oogbout ~DIN 580 M16 x 120 - RVS A2-70 ZANDEMMER RUBBER NR. 1126 ZANDKATROL RVS NR.1130 KETTING RVS 6 MM Facet ring M5 - RVS A2-70 D-Sluiting 5 mm, RVS A2-70 SCHROEF 5 x 50 Ketting Lengtes bepalen in werk...
  • Page 16 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Schroef Assy 5 x 70 - RVS A2-70 Schroef Assy 5 x 50 - RVS A2-70 Facet ring M5 - RVS A2-70 Lengte =1200 Paal 14-16 Standaard plank 120x20 Lengte = 500 Plank 120x30 Lengte = 300 50/35, l=27 Afstandbus...
