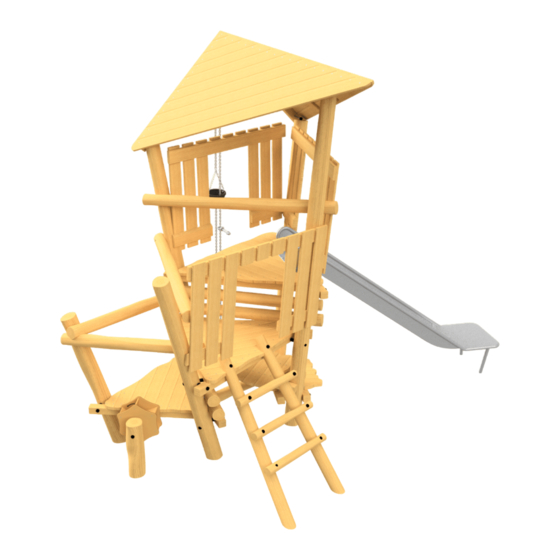

  • Page 1 Sandplay equipment PSTE110.032...

  • Page 2: Main Dimensions

    Hoofdafmetingen Hauptabmessungen Dimensiones principales Dimensions principales 0,00 m 0,76 m 1,32 m 2,37 m 4,02 m 3,58 m 1,90 m 1,45 m 0,95 m 0,60 m 0,48 m 0,00 m PST 110 032 © Copyright BOERplay 8-11-2023 Revision: D...
  • Page 3 Zona libre de obstáculos Zone libre d’obstacles 7,25 m 6,74 m Impact area Opvangzone Ausprallbereich Zona de impacto Zone d‘impact Obstacle free zone Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles PST 110 032 © Copyright BOERplay 8-11-2023 Revision: D...
  • Page 4 Bodemplan Bodenplan Plan de superficie Plan de surface 7,15 m 3,70 m 3,37 m 2,91 m 2,54 m 2,22 m 1,75 m 0,00 m Grondmarkering Ground level marker PST 110 032 © Copyright BOERplay 8-11-2023 Revision: D...

  • Page 5: Order Of Assembly

    Wand +1,45 m opening zijkant Ladder 0,95 m Handtouw Toonbank / zitbank Adventure Play Klimwand +1,45 m ZANDSCHEP BAK EN KATROL Glijbaan 145 - 150 cm Module Robina Zandrad met bevestiging Adventure Play PST 110 032 © Copyright BOERplay 8-11-2023 Revision: D...
  • Page 6 < 0,5m 2,00 m 1,85 m 1,80 m 1,18 m 0,00 m Voor Front 3,50 m 3,20 m 2,87 m 0,00 m Recht Right PST 110 032 © Copyright BOERplay 8-11-2023 Revision: D...
  • Page 7 Achter Back 4,28 m 2,87 m 2,60 m 2,42 m 2,15 m 1,65 m 1,18 m 1,02 m 0,00 m 0,00 m Links Left PST 110 032 © Copyright BOERplay 8-11-2023 Revision: D...
  • Page 8 Boven zonder dak Above without roof PST 110 032 © Copyright BOERplay 8-11-2023 Revision: D...
  • Page 9 LOGBOOK Type indication Adventure Play Article number PSTE110.032 Product Name Sandplay equipment Maximum fall height 1,5 m Construction year 2023 Certificate 032708 Inspection body TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Manufacturer name Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk...

  • Page 10: Inspection And Maintenance

    LOGBOOK Inspection and maintenance Date of Time of Name Name Parts to be inspection inspection executor of executor of Found defects replaced maintenance maintenance inspection maintenance Accidents Date Age of Measures taken Probable cause of injury Occurred injury accident victim after accident...

  • Page 11: Inspection And Maintenance Intervals

    Inspection and maintenance intervals months Nr. Inspection Maintenance between inspections Verify equipment's stability, junctions and Add missing parts, secure joints, apply missing parts. Inspect bolts, screws and nuts for missing fixing agent and replace absence, jams, corrosion and wear. corroded parts. Replace worn parts and/or remove non- Check suspension for wear.
  • Page 12 7. Remember that bad maintenance leads to unsafe conditions and notably faster impoverishment of the playground area. 8. Replacement parts can be ordered at the manufacturer with the OEM part numbers on the module drawing. Drawings can be found in the user guide. 9.
  • Page 14 A ( 1 : 4 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Houtdraadbout ø10 X 60 - RVS A2-70 SLUITRING DAKHELFTBEUGELTJE Dakje toren Adventure Play © Copyright BOERplay 19-8-2022 Revision: MAP 00 003...
  • Page 15 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 260, RVS A2-70 Afstandsbus 30x30x14 Vloer 1,45 MAP 01 002 © Copyright BOERplay 14-2-2023 Revision:...
  • Page 16 Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 260, RVS A2-70 30x30x14 Afstandsbus Pasvloer 0,59 en 0,95 vloer MAP 01 004 © Copyright BOERplay 11-8-2022 Revision:...
  • Page 17 Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking HOUTDRAADBOUT M10 X 80 Carrosseriering M10 x 30 - VZ 8.8 Standaard plank 120x20 Lengte = 1400 MAP 02 140 © Copyright BOERplay 18-7-2022 Revision:...
  • Page 18 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia Ø 14-16 Zaaglengte = 1,3 MAP 04 130 © Copyright BOERplay 8-6-2023 Revision:...
  • Page 19 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia Ø 14-16 Zaaglengte = 2,0 MAP 04 200 © Copyright BOERplay 8-2-2023 Revision:...
  • Page 20 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia Ø 14-16 Zaaglengte = 2600 MAP 04 260 © Copyright BOERplay 3-8-2022 Revision:...
  • Page 21 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia 14-16 Zaaglengte = 3500 m MAP 04 350 © Copyright BOERplay 11-11-2022 Revision:...
  • Page 22 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Robinia 14-16 Zaaglengte 4,0 m MAP 04 400 © Copyright BOERplay 5-8-2022 Revision:...
  • Page 23 Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Paal 10-12 Lengte =1400 MAP 05 140 © Copyright BOERplay 9-8-2022 Revision:...
  • Page 24 Ruimte onder wandje ±40 mm, zodat er nooit kans op koordbeknelling is. Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Schroef Assy 5 x 70 - RVS A2-70 Wandje opening <0,50 m met handvaten MAP 06 004 © Copyright BOERplay 16-2-2023 Revision:...
  • Page 25 Opening tussen plank en paal altijd kleiner dan 89 mm. Ruimte onder wandje ±40 mm, zodat er nooit kans op koordbeknelling is. Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Schroef Assy 5 x 70 - RVS A2-70 Wandje voor glijbaan MAP 06 012 © Copyright BOERplay 1-2-2023 Revision:...
  • Page 26 Grote opening tussen plank en paal altijd kleiner dan 500 mm. Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Schroef Assy 5 x 70 - RVS A2-70 Wand +1,45 m vloer opening zijkant MAP 06 019 © Copyright BOERplay 6-11-2023 Revision:...
  • Page 27 M12, L= 160, RVS A2-70 M12, L= 200, RVS A2-70 Draadeind+borgm.+ringen+dop 5 x 70 - RVS A2-70 Schroef Assy Paal 6 Lengte =700 Paal 10-12 Lengte =2200 Standaard plank 120x20 Lengte = 800 MAP 17 095 © Copyright BOERplay 4-8-2022 Revision:...
  • Page 28 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking BORGMOER M12 - RVS A2-70 Sluitring D-sluiting 5 MM RVS Dop zwart Beschermdop M10-M12 RING KUNSTSTOF Slotbout met lip M12x120 Hercules touw Ø16 Zwart L = 500 mm Benaming MAP 29 050 Handtouw Title Tekening Opmerking...
  • Page 29 0,18 m Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 320, RVS A2-70 5 x 70 - RVS A2-70 Schroef Assy Standaardplank 120x30 Lengte = 700 70 mm Vierkante paal 1400 mm Lengte Benaming Toonbank / zitbank MAP 39 140 Title Tekening Opmerking...
  • Page 30 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Schroef Assy 5 x 70 - RVS A2-70 Klimwand tussen vloeren + 1,45m en pas vloer Benaming Klimwand MAP 47 145 Title Tekening Opmerking +1,45 m Drawing Comment Datum Samenstelling module Assembly module 7-11-2023 Date...
  • Page 31 Indien nodig klos toevoegen If necessary, add block Grondmarkering Ground level marker Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Borgmoer M20 - RVS A2-70 Houtdraadbout ø8 X 50 - RVS A2-70 M20 - RVS A2-70 Sluitring D-sluiting 5 MM RVS Oogbout ~DIN 580 M20 x 120 - RVS A2-70 RVS ketting 5mm...
