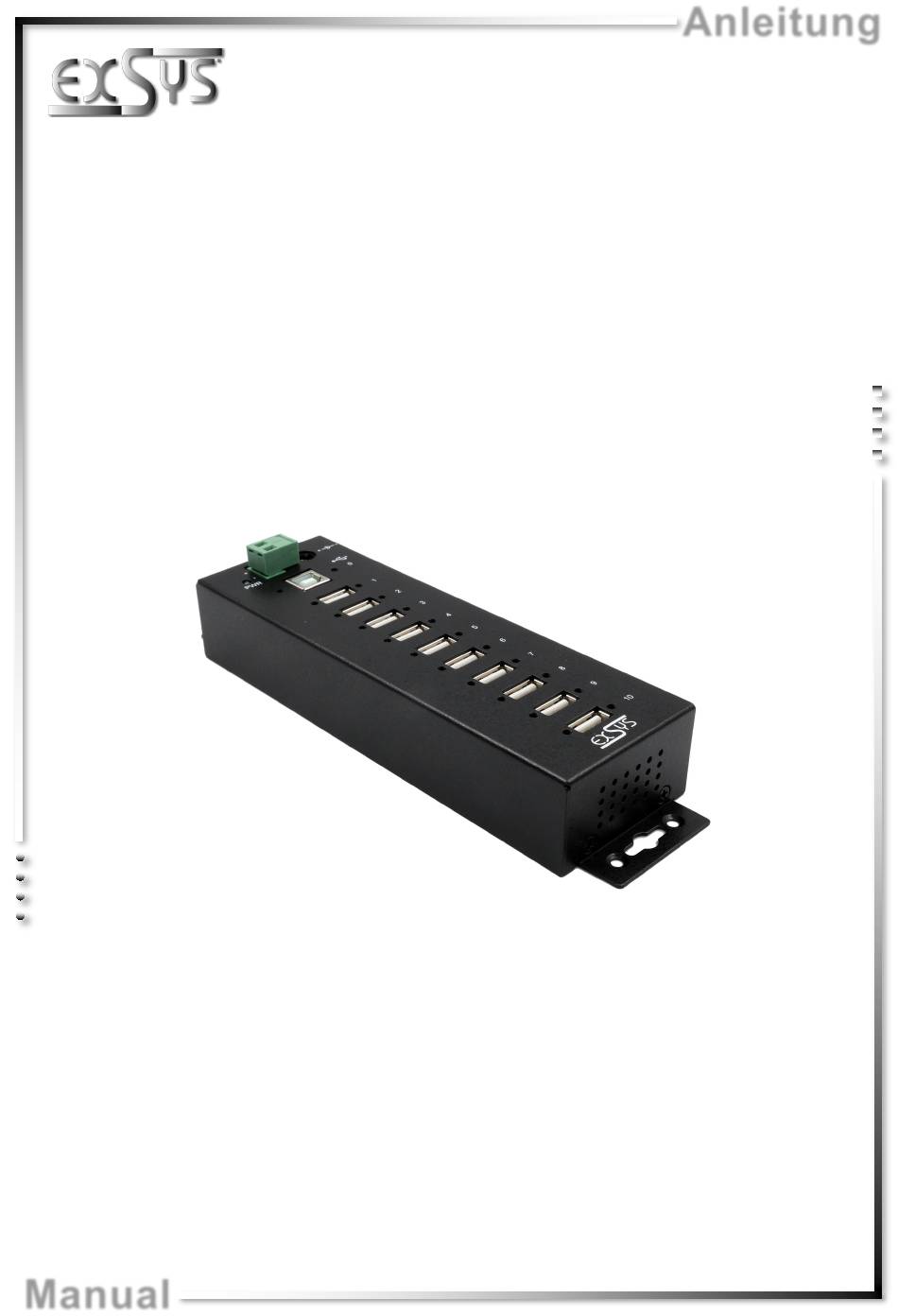

15KV ESD Überspannungsschutz für Tragschiene
Manual
Manual

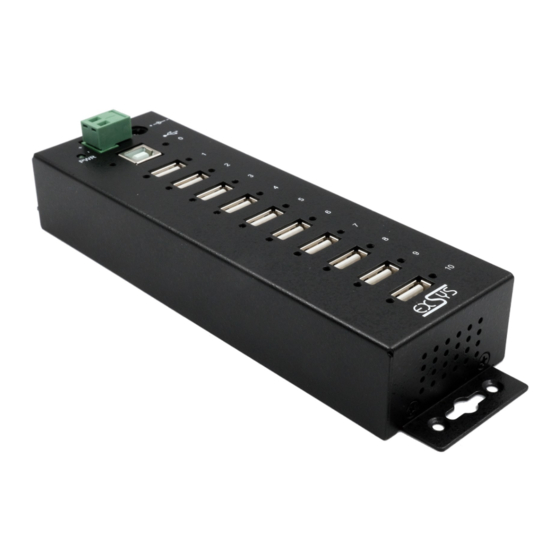

EX-1170HMVS
10-Port USB 2.0 Metall HUB mit
10-Port USB 2.0 Metal HUB with
15KV ESD Surge Protection for DIN-Rail
Anleitung
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Vers. 1.3 / 08.02.24
Advertisement
Table of Contents
Related Manuals for Exsys EX-1170HMVS
Summary of Contents for Exsys EX-1170HMVS
- Page 1 Anleitung EX-1170HMVS 10-Port USB 2.0 Metall HUB mit 15KV ESD Überspannungsschutz für Tragschiene 10-Port USB 2.0 Metal HUB with 15KV ESD Surge Protection for DIN-Rail Deutschland: EXSYS Vertriebs GmbH Industriestraße 8 61449 Steinbach www.exsys.de Schweiz: EXSYS Vertriebs GmbH Dübendorfstrasse 17 8602 Wangen www.exsys.ch...
-
Page 2: Table Of Contents
Layout, Connections & Jumper Settings ··························································· 10-11 Layout ······················································································································· 10 Connections ·········································································································· 10-11 Jumper Settings ····································································································· 11-12 Hardware Installation ···················································································· 12-13 Driver Installation ······························································································ 13 Cleaning ········································································································· 13 Technical Information ························································································ 14 Technical Drawing ···························································································· 14 © Copyright 2023 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 3: Beschreibung
• Alle Anschlüsse sind verschraubbar • 15KV ESD Überspannungsschutz • Zertifiziert für 2. Lieferumfang Bevor Sie den EX-1170HMVS an Ihren PC anschließen, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-1170HMVS • USB 2.0 Kabel (verschraubbar) (EX-K1542V) • DIN-Rail Kit (EX-6095) •... -
Page 4: Aufbau, Anschlüsse & Jumper Einstellungen
Ihre Hardware zerstört werden!!! GND (Ground) +5V - 24V +5V bis +24V DC-Buchse: ACHTUNG!!! Stecker niemals mit Gewalt einstecken! Verwenden Sie ausschließlich ein in Spannung und Polarität kompatibles Netzteil! © Copyright 2023 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 5: Jumper Einstellungen
Über die beiden internen Jumper Bus Power (JP1) und Host Control (JP2) kann die Stromausgabe an den Downstream Ports nach Wunsch konfiguriert werden. HOST Die möglichen Einstellungen und deren Auswirkungen können der nachfolgenden Tabelle entnommen werden. © Copyright 2023 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 6: Hardware Installation
Ihnen nur eine generelle Anleitung zum Einbau des EX-1170HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie den EX-1170HMVS an die Wand oder mit dem mitgelieferten DIN-Rail Kit auf einer Trägerschiene. -
Page 7: Treiber Installation
4. Verbinden Sie nun das andere Ende (A-Anschluss) des mitgelieferten USB 2.0 Kabels mit der USB A-Buchse an Ihrem PC. 5. Treiber Installation Alle Betriebssysteme Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1170HMVS automatisch und installiert diesen. ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgenden Eintrag sehen: Ist dieser oder ein ähnlicher Eintrag vorhanden, ist der USB Hub richtig installiert. -
Page 8: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +5 bis +24 Volt Abmessung: 198.00 x 55.00 x 39.98 mm Gewicht: 607 g 8. Technische Zeichnung © Copyright 2023 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 9: Description
All ports are Screw Lock • 15KV ESD Surge Protection • Certificate for 2. Extent of Delivery Before you connect the EX-1170HMVS to your PC, you should first check the contents of the delivery: • EX-1170HMVS • USB 2.0 Cable (screw lock) (EX-K1542V) •... -
Page 10: Layout, Connections & Jumper Settings
GND (Ground) +5V - 24V +5V to +24V DC-Connector: ATTENTION! Never plug in with force! Only use a power supply unit that is compatible in terms of voltage and polarity! © Copyright 2023 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 11: Jumper Settings
Über die beiden internen Jumper Bus Power (JP1) und Host Control (JP2) kann die Stromausgabe an den Downstream Ports nach Wunsch konfiguriert werden. HOST Die möglichen Einstellungen und deren Auswirkungen können der nachfolgenden Tabelle entnommen werden. © Copyright 2023 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 12: Hardware Installation
Because there are large differences between PC’s, we can give you only a general installation guide for the EX-1170HMVS. Please refer your computer’s reference manual whenever in doubt. 1. Install the EX-1170HMVS to the wall or to a DIN-Rail if required. -
Page 13: Driver Installation
English 4. Hardware Installation 2. Connect the USB 2.0 cable with the USB 2.0 Upstream B-Port at the EX-1170HMVS. 3. Connect the optional power supply to the DC-Connector or to the Terminal Block at the Hub. 4. Now connect the other end from the USB 2.0 cable (A-Plug) to the USB A-Port at your PC. -
Page 14: Technical Information
32° to 131°Fahrenheit Storage Temperature: -40° to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +5 to +24 Volt Size: 198.00 x 55.00 x 39.98 mm Weight: 607g 8. Technical Drawing © Copyright 2023 by EXSYS Vertriebs GmbH. All Rights Reserved...
