MICROMODULE MTC500 CLIGNOTEUR
Caractéristiques techniques
Puissance mini:
5 W
Puissance maxi:
500W 2A, dans des boites classiques
250W 1A, dans le cas de boites
Tension secteur:
230V~ - 50Hz
Température:
-20°C à +40°C
Humidité relative:
0 à 99%
Dimension:
40 x 40 x 12 mm
Fils:
110 mm x 1 mm
Câblage :
Le Micromodule se câble en SERIE dans le circuit
éclairage. Il n'a pas de sens de branchement, il peut se
placer aussi bien sur la phase, le neutre ou le retour du
circuit éclairage concerné. Placer le contact en parallèle

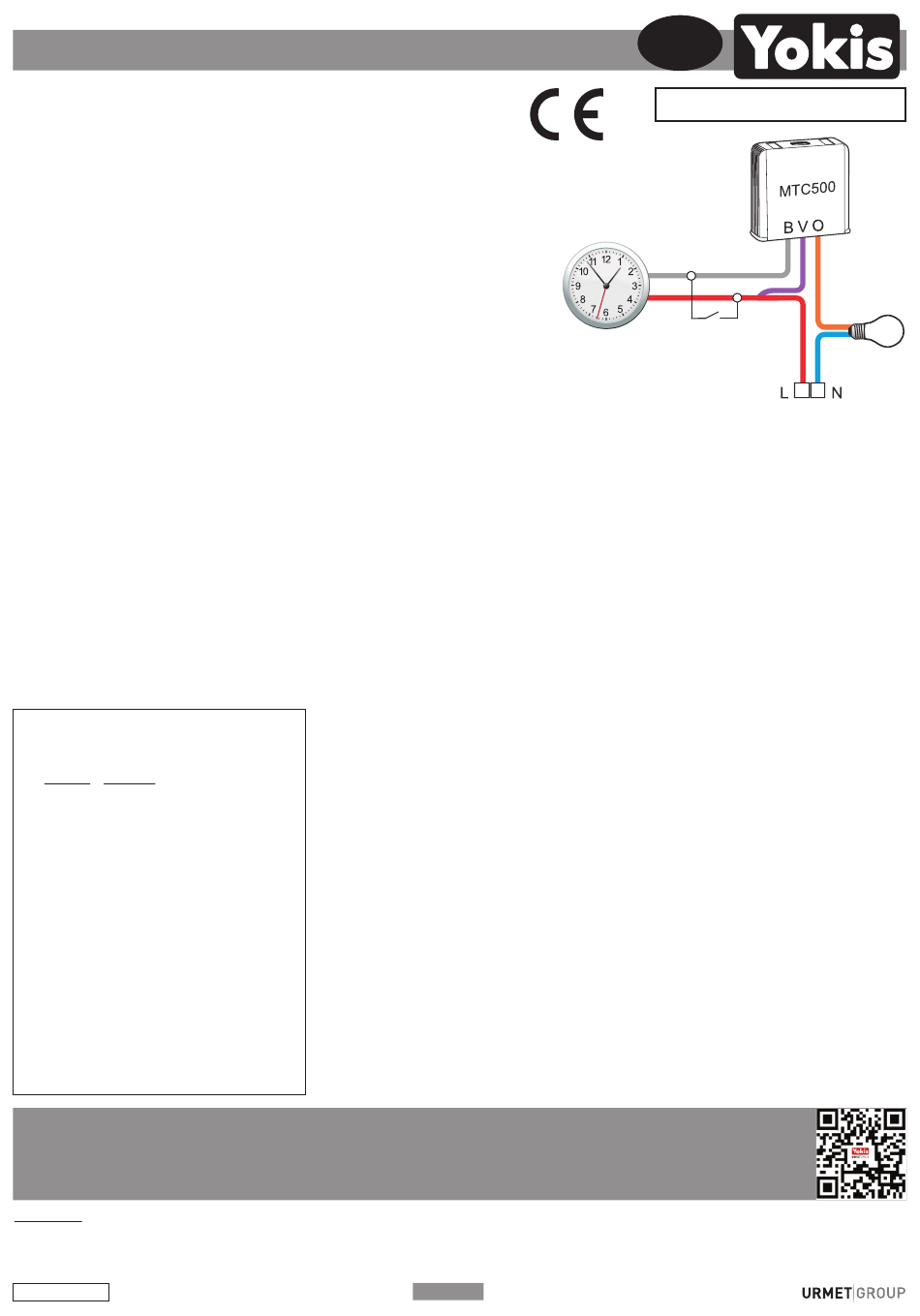

entre le fil "Cde" et un des fils du contact. Voir schéma ci
contre.
La version encastrée du produit est fournie sans bornier,
mais avec des fils. Le câblage sur le réseau électrique doit être réalisé en utilisant des borniers ou système
similaires adéquats et en installant le produit en suivant les normes en vigueur du pays dans lequel est vendu
le matériel.
Utilisation :
Un contact sec doit relier la bobine à la phase pour que le MTC500 se mette à clignoter. Lorsque le contact
se relâche, l'éclairage cesse de clignoter. Cela permet de commander ce produit par un programmateur
horaire, par un simple allumage ou tout simplement en le mettant en série dans un circuit avec la bobine
connectée à la phase. Le réglage de la période se fait à l'aide d'un Bouton Poussoir. Le réglage ainsi effectué
est mémorisé et vous pouvez alors installer le MTC sur votre circuit.
Charges compatibles :
Pour les charges compatibles, voir le tableau des charges.
Réglages de la période pour le module
clignoteur
Appuis Période
11
0.2 seconde
12
0.4 seconde
13 *
0.8 seconde
14
1.6 secondes
15
3.2 secondes
16
6.4 secondes
17
12.8 secondes
18
25.4 secondes
16
reste éclairé
21
verrouillage réglages
23 *
autorisation réglages
Produits fabriqués en France par la Sté Yokis - ZAC Paris Nord II, 94 Rue de la Belle Étoile,
Renseignements techniques sur www.yokis.com / 01 55 85 86 87 réservé aux professionnels /
GARANTIE: En sus de la garantie légale instituée par les articles 1641 et suivant le code civil français, ce produit est garanti 5 ans à compter de sa date de
fabrication. L'ensemble du matériel devra avoir été utilisé conformément aux prescriptions qui lui sont propres et à l'usage auquel il est destiné. Le défaut ne devra
pas avoir été causé par une détérioration ou un accident résultant de négligence, utilisation anormale ou un mauvais montage. Dans tous les cas, la garantie ne
couvre que le remplacement des pièces défectueuses sans aucunes indemnités, préjudice subi et dommages et intérêts ne puissent être réclamés.
DS1054-005E
étanches IP65
2
* préréglage d'usine
95700 Roissy-en-France
0899 79 79 99 réservé aux particuliers
P1
F
Modèle
Encastré
B = fil blanc
V = fil violet
O = fil orange
BP de réglage
Contact automatique:
programmateur,
luxmètre, détecteur de
présence,
anémomètre, etc.
références
code article
MTC500-E
5454056
