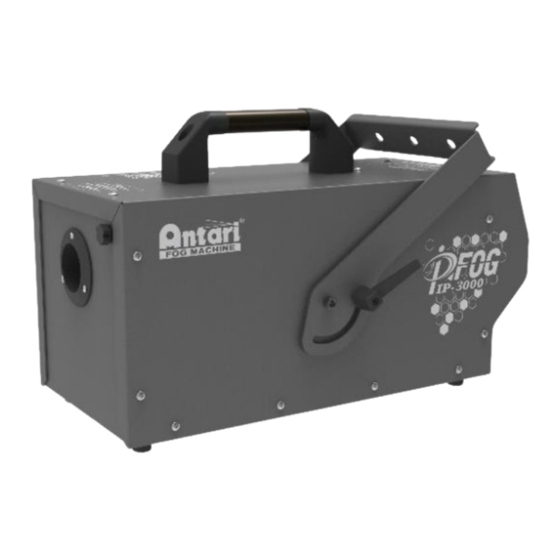

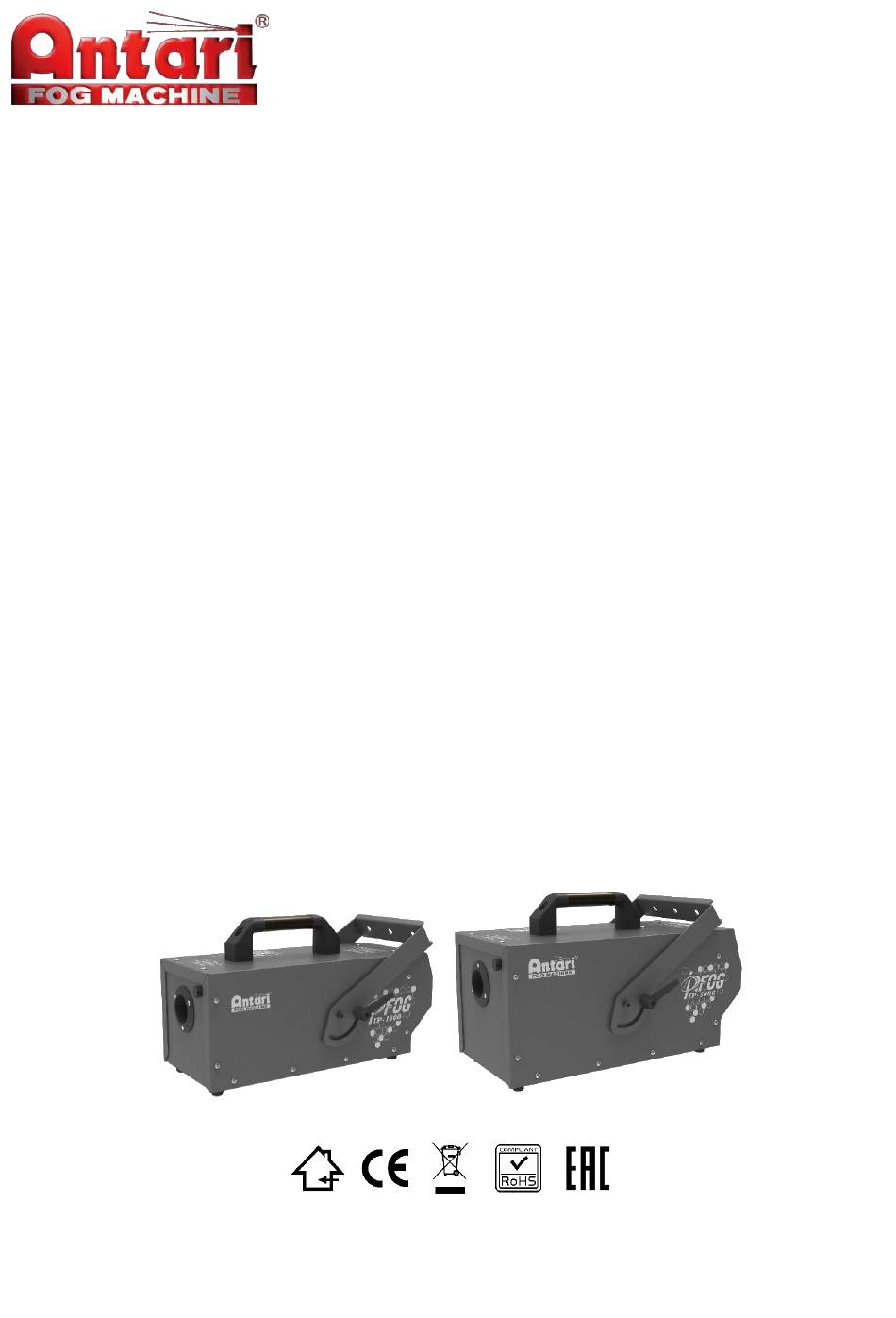

- Page 1 IP-1600 / IP-3000 Fog Machine User Manual - English -中文 © 2023 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ..............................1 Safety Information ............................1 Package Contents & Inspection ........................2 Machine Details ............................3 Technical Label Information ........................3 Fog Fluid..............................3 Setting and Manual Operation ........................4 Control Settings ............................4 Machine Status ............................5 10. DMX Connection ............................6 11. -
Page 3: Introduction
The manual includes how to install and operate the machine under safe condition and explain all the labels printed on the machine. If you encounter any problem, contact your local Antari dealer for assistant immediately. 2. Safety Information... -
Page 4: Package Contents & Inspection
Please make sure the power outlet is not damaged or loose before plug in the power cord. If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be void. -
Page 5: Machine Details
IP-1600 IP-3000 1 x IP-1600 Fog Machine 1 x IP-3000 Fog Machine 1 x Neutrik powerCON Power Cable 1 x Neutrik powerCON Power Cable 1 x W-2 Wireless Transmitter 1 x W-2 Wireless Transmitter 1 x Hanging Bracket 1 x Hanging Bracket... -
Page 6: Setting And Manual Operation
Only the fog fluid manufactured by Antari can be used, do not mix or dilute the fog fluid. Due to improper storage or using other fluid might clog the heater and cause malfunction. The machine is tested and calibrated with the specific fog fluid to get the best performance. - Page 7 Fogging in Volume Mode Rotary Knob Operating Method Action VOLUME knob (Right) Rotate Adjust Output Volume VOLUME knob (Right) Press once Activate/Deactivate Fogging Activate Force Fogging (100% output) VOLUME knob (Right) Press and Hold Fogging in Timer Mode Rotary Knob Operating Method Action TIMER knob (Left)
-
Page 8: Machine Status
Wrong!! AC Power Incorrect AC Power **If LCD control panel display “Warning”, please stop operating and turn off the machine immediately. Please contact your local Antari dealer for assistance. 10. DMX Connection 10.1 DMX Connector Pin Assignment This machine has a XLR 5-Pin connector for DMX connection. The diagram below indicates pin assignment information;... -
Page 9: Rdm Function
Fog Output Level 6 – 255 1 – 100% 11. RDM Function IP-1600 / IP-3000 Fog Machines are RDM enabled, allowing control system to configure, monitor and manage. See below table for supported RDM parameters. Category RDM Parameter ID’s Value... -
Page 10: Wtr-20 Wireless Remote (Standard)
12. WTR-20 Wireless Remote (Standard) WTR-20 Wireless Remote is a standard accessory for IP-1600/IP-3000 Fog Machine, it included a W-2 wireless transmitter and a W-2 wireless receiver (Already installed on the machine), it’s ready to use. If you encounter any problem, please contact your local Antari dealer for assistant. -
Page 11: Technical Specifications
Antari FLG Heavy Fog Fluid、Antari FLR Light Fog Fluid、 Antari FLY Super Fog Fluid、Antari FLZ Long Hang Time Fog Fluid Compatible Fluid 、Antari FLJ Light Hang Time Fog Fluid、FLH Dense Long Hang Time Fog Fluid Ambient Temp. Range 0°C – 40°C (32°F – 104°F) Manual、Timer、DMX512、Wireless... -
Page 12: Machine Dimension
16. Machine Dimension IP-1600 IP-3000... -
Page 13: 安全注意事項
中文使用說明書 1. 前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 2. 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確的接地，以避免觸電的危險。關於接地方式請參考 第 21 頁附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告... -
Page 14: 包裝內容與檢查
關閉機器時，將控制開關轉到關閉的位置，然後再將插頭從插座拔除。 拔除電源線時，請抓住插頭不是電線。 在保養及清潔前，請把電源線從插座拔除。 在電線或插座有損毀、機器故障或有掉落或損壞的情形發生時，請勿操作機器。請將機器送回最近的 維修站，做檢查、維修及電源或機械的調整。 為確保機器的使用壽命，請使用 Antari 原廠製造之煙霧水，勿使用其它非 Antari 原廠製造煙霧水或添 加劑，否則可能會導致電熱管阻塞和故障。 在使用本機之前，請詳細閱讀機器上的警語標示，說明如下： 上蓋印刷 WARNING! 警告! HOT NOZZLE! 出煙口高溫! KEEP AT LEAST 50 CM DISTANCE 請保持至少 50 公分的距離 This machine is splash resistant only. Do not soak in the water. -
Page 15: 機器訊息
3.1 包裝內容 IP-1600 IP-3000 1 x IP-1600 煙霧機 1 x IP-3000 煙霧機 1 x Neutrik powerCON 電源線 1 x Neutrik powerCON 電源線 1 x W-2 無線發射器 1 x W-2 無線發射器 1 x 吊架 1 x 吊架 1 x 說明書或掃描機身 QR CODE 1 x 說明書或掃描機身... -
Page 16: 煙霧水
步驟5. 欲在手動模式啟動噴煙，請按下控制面板上右邊的[VOLUME]旋鈕；停止噴煙，請再次按下 [VOLUME]旋鈕。這個會按照選單中的“輸出量”運行; 步驟6. 欲在定時模式啟動噴煙，請按下控制面板上左邊的[TIMER]旋鈕；停止噴煙，請再次按下 [VOLUME]旋鈕。這個會按照選單中的“間隔時間” 與 “噴煙時間”運行; 長按[TIMER]旋鈕 3 秒鐘進入設定選單，旋轉[TIMER]旋鈕瀏覽選項。按下[TIMER]旋鈕進入選 步驟7. 項，旋轉[TIMER]旋鈕修改數值，然後再次按下[TIMER]旋鈕確認。按下[VOLUME]返回上一頁; 步驟8. 需關閉本機時，請確認機器已停止運轉，再將電源開關關閉即可，長時間不使用時請移除電源 線。 8. 控制設定 IP-1600 / IP-3000 煙霧機可以使用下列控制方式，機器每次只能使用一種控制方式。 手動控制 定時控制 DMX512 無線控制 8.1 控制面板說明 左方為 TIMER 旋鈕 右方為 VOLUME 旋鈕 中間為液晶顯示器 Ready to Fog... - Page 17 手動噴煙模式 旋鈕 操作方式 動作 VOLUME 旋鈕 (右方) 旋轉 調整煙霧輸出量 VOLUME 旋鈕 (右方) 按一下 啓動/關閉 噴煙 VOLUME 旋鈕 (右方) 按住不放 啓動強制噴煙(100%輸出) 定時噴煙模式 旋鈕 操作方式 動作 TIMER 旋鈕 (左方) 啓動 TIMER 模式 按一下 VOLUME 旋鈕 (右方) 關閉 TIMER 模式 按一下 VOLUME 旋鈕 (右方) 旋轉...
-
Page 18: 機器狀態
機器狀態說明 面板畫面 說明 Antari “型號” 機器軟體版本 軟體版本 v1.0 AC Voltage 電源電壓 AC-120V 60Hz 噴煙預備中 Antari “型號” WS W 代表 Wireless 無線控制功能已啓動。 噴煙就緒 S 代表 油量感應器功能已啓動。 手動輸出量 100 % 手動噴煙執行中 間隔時間 200 秒 定時噴煙執行 啟動時間 200 秒 DMX512 地址 001 DMX 執行中... -
Page 19: Rdm 功能
10.2 DMX 通道功能 1 通道模式 DMX 數值範圍 功能 關閉 通道 1 煙霧輸出量 6-255 1-100% 11. RDM 功能 IP-1600 / IP-3000 煙霧機配有 RDM 功能，讓使用者可以經由 DMX 網路使用 RDM 功能進行機台的設定、 監控、管理。請參考下表相關 RDM 支援參數; Category RDM Parameter ID’s Value Required (Slot 21-22) Allowed Allowed DISC_UNIQUE_BRANCH... -
Page 20: 維護和保養
12.1 W-2 無線發射器&接收器 發射器：使用 27A 12V 電池 收發距離：有效距離為 50 公尺，實際收訊狀況根據現場環境 因素而有所不同。 如果有效距離明顯減少時，請更換電池。 W-2 無線發射器配有 4 個按鈕，控制功能為： 按鈕 功能 W-2 無線發射器 [A] 鍵 啓動噴煙 [B] 鍵 關閉噴煙 [C] 鍵 增加煙霧輸出量 [D] 鍵 減少煙霧輸出量 W-2 無線接收器 12.2 配對 & 取消配對 每個接收器可以配對最多... -
Page 21: 技術規格
額定功率 9 分鐘 約 10 分鐘 加熱時間 150 毫升/分鐘 (100%輸出) 250 毫升/分鐘 (100%輸出) 耗油量 油桶容量 Antari FLG 濃煙霧水、Antari FLR 淡煙霧水、Antari FLY 特濃煙霧水、 Antari FLZ 長停留時間煙霧水、Antari FLJ 短時間停留煙霧水、FLH 長時間停 適用煙霧水 留濃煙霧水 0°C – 40°C (32°F – 104°F) 適用環境溫度 手動控制、定時控制、DMX 512、無線控制 控制方式... -
Page 22: 機器尺寸圖
16. 機器尺寸圖 IP-1600 IP-3000... -
Page 23: Appendix I - Grounding Instruction
Appendix I – Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 24 C08IP1600...
