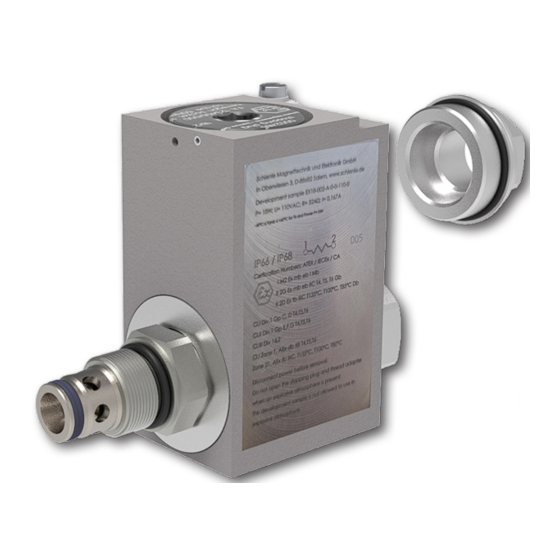

2/2 solenoid operated, hydraulic screw-in poppet-type valve, piloted, designed for use in potentially explosive atmospheres
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

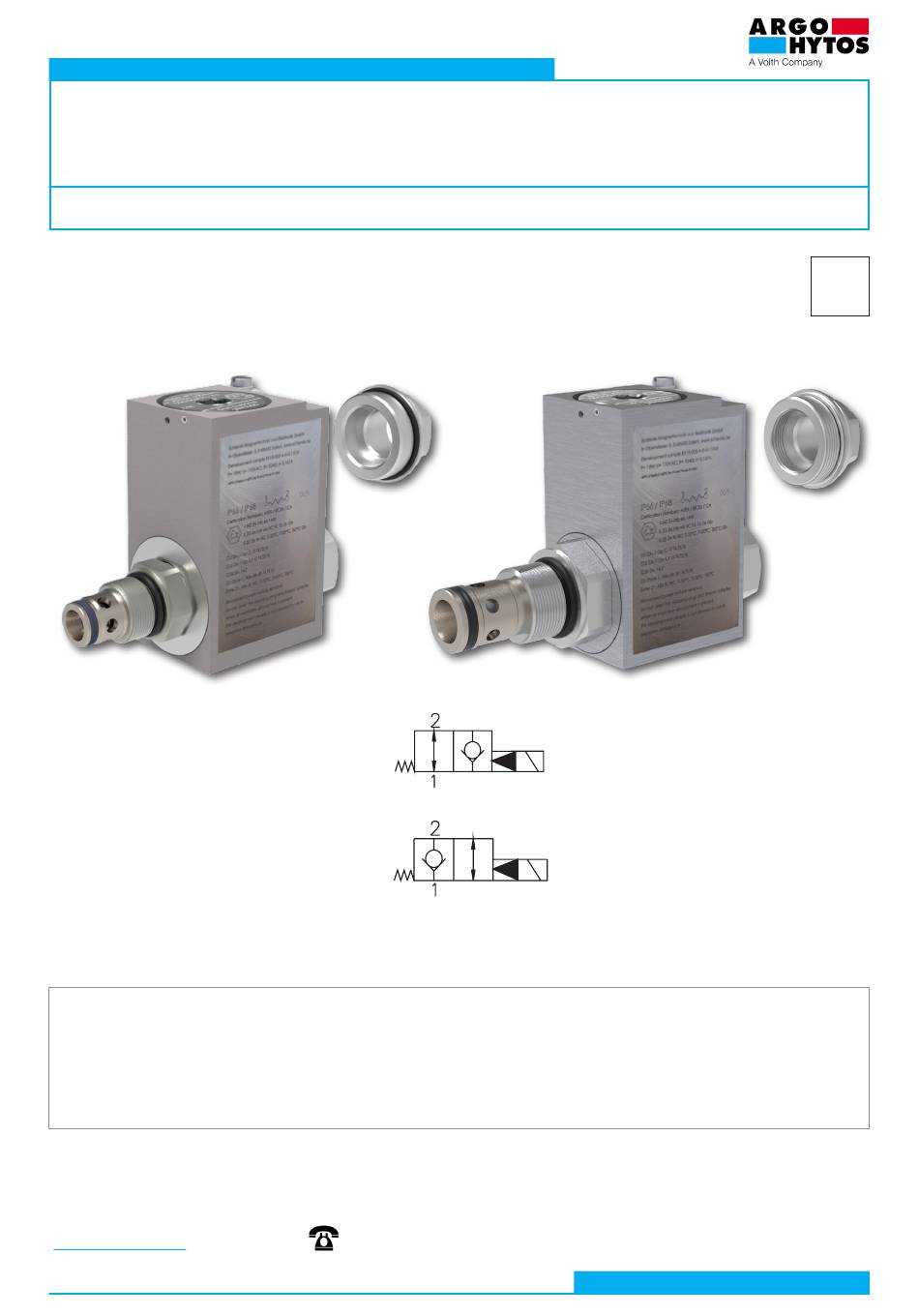

Operating instructions
2/2 SOLENOID OPERATED, HYDRAULIC SCREW-IN
POPPET-TYPE VALVE, PILOTED,
DESIGNED FOR USE IN POTENTIALLY EXPLOSIVE ATMOSPHERES
SD3E2X-B2, SD3E2X-C2
SD3E2X-B2
Important!
Read the instructions before using the product.
Save the instructions for future reference.
If the operating instructions are lost, new ones can be found on the ARGO-HYTOS website
The following is the authorised translation of original operating instruction SD3E2X-B2, SD3E2X-C2
No.15325_cz_08/2023, issued by the manufacturer:
ARGO-HYTOS s.r.o.
Dělnická 1306, CZ 543 01 VRCHLABÍ
Info.cz@argo-hytos.com
www.argo-hytos.com
Operating instruction_SD3E2X-B2_SD3E2X-C2_15325_1en_10/2023
SD3E2X-C2
2O2
2L2
+ 420 499 403 111
EN
www.argo-hytos.com
Page 1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARGO HYTOS SD3E2X-B2 and is the answer not in the manual?

Questions and answers

Summary of Contents for Volth ARGO HYTOS SD3E2X-B2

  • Page 1 Operating instructions 2/2 SOLENOID OPERATED, HYDRAULIC SCREW-IN POPPET-TYPE VALVE, PILOTED, DESIGNED FOR USE IN POTENTIALLY EXPLOSIVE ATMOSPHERES SD3E2X-B2, SD3E2X-C2 SD3E2X-B2 SD3E2X-C2 Important! Read the instructions before using the product. Save the instructions for future reference. www.argo-hytos.com If the operating instructions are lost, new ones can be found on the ARGO-HYTOS website The following is the authorised translation of original operating instruction SD3E2X-B2, SD3E2X-C2 No.15325_cz_08/2023, issued by the manufacturer: ARGO-HYTOS s.r.o.
  • Page 2: Declaration Of Conformity

    Declaration of conformity ARGO­ PROHLÁŠENÍ O SHODĚ podle zák. č. 90/2016 Sb. -HYTOS EU PROHLÁŠENÍ O SHODĚ podle Směrnice 2014/34/EU EU DECLARATION OF CONFORMITY acc. to Directive 2014/34/EU A Voith Company EU-KONFORMITATSERKLARUNG nach der Richtlinie 2014/34/EU Výrobce I Manufacturer I Hersteller: ARGO-HYTOS s.r.o.
  • Page 3 Page 3 www.argo-hytos.com Operating instruction_SD3E2X-B2_SD3E2X-C2_15325_1en_10/2023...
  • Page 4 Page 4 www.argo-hytos.com Operating instruction_SD3E2X-B2_SD3E2X-C2_15325_1en_10/2023...
  • Page 5 ARGO­ UK DECLARATION OF CONFORMITY -HYTOS UKSI 2016:1107 A Voith Company Manufacturer: ARGO-HYTOS s.r.o. Dělnická 1306, 543 15 Vrchlabí, Czech Republic Product: I Solenoid operated hydraulic valves for use in potentially explosive atmospheres RPE2X,RPER2X,RNE2XH,SD2E2X,SD1E2X,SD3E2X,SD2P2X,PRM2X,PVRM2X Declaration of Conformitv We declare under our sole responsibility that the above listed valves, which are intended for control of hydraulic circuits, covered by this declaration, are safe under conditions of usual and intended use and comply with The Equipment and Protective Systems lntended for Use in Potentially Explosive Atmospheres Regulation 2016 (UKSI 2016: 1107) and related technical standards.
  • Page 6 Page 6 www.argo-hytos.com Operating instruction_SD3E2X-B2_SD3E2X-C2_15325_1en_10/2023...
  • Page 7: Table Of Contents

    Mandatory traceability Based on legislative requirements, all operators in the logistics chain, from the manufacturer of the certified Ex solenoid coil to the end user of the complete equipement, are obliged to make and maintain traceability records of Ex products, enabling, if necessary, the withdrawal of products of certain serial numbers from the market due to defects of non-conformities, endangering safety of use in an explosive atmosphere.
  • Page 8: Overview Of Signal Words And Warning Signs Used In The Text

    An overview of signal words and warning signs used in the text Signal word combined with a warning sign used to signify that a dangerous situation which could result in DANGER death or serious injury is imminent. Signal word combined with a warning sign used to signify the occurrence of a potentially dangerous situation WARNING that could result in death or serious injury if not avoided.
  • Page 9 Area of application Equipment - group I – MINES Equipment - group II (IIG) - GAS Equipment - group III (IID) - DUST Category M1– Zone 0 - Zone 20 - IIA (propane) IIIA (flammable particles) Categorie M2 Zone 1 Zone 21 (the device remains IIB (ethylene) + H2 (hydrogen)
  • Page 10: Cable Gland

    2.2 Cable gland The cable gland is a separately certified ex-component. A gland with certified type protection „d“ must be used to prevent hot gases from escaping and initiating an explosion in the surrounding environment in the event of an explosion in the interior of the coil casing. (The gland is not included with the valve.) I M2 Ex db I Mb II 2G Ex db IIC Gb...
  • Page 11: Risks Associated With The Hydraulic Part Of The Valve

    3.2 Risk associated with the hydraulic part of the valve Maximum operating pressure The SD3E2X-B2 valve for a maximum working fluid pressure of 420 bar and the SD3E2X-C2 valve for a DANGER maximum working fluid pressure of 350 bar. If the maximum pressure is exceeded, the valve may be damaged and the valve may rupture if the pressure rating is exceeded.
  • Page 12: Product Description

    4. Product description The hydraulic part of the valve consists of a steel housing (A) with radial inlets of channel 2 and axial outlets of channel 1. A hardened poppet moves inside the seat and is held in its working position by a return spring. The poppet is repositioned by fluid pressure after opening/closing the control stage, operated by an explosion-proof certified solenoid (B).
  • Page 13: Basic Technical Parameters

    4.4 Basic technical parameters Parameter Unit Value Valve type SD3E2X-B2 SD3E2X-C2 Valve connection thread 7/8-14 UNF (C-10-2) 1-1/16-12 UN (VC12-2) Maximum pressure bar (PSI) 420 (6092) 350 (5076) Maximum flow l/min (GPM) 75 (19.8) 150 (39.6) Pressure losses as a function of flow rate bar (PSI) graph ∆p = f (Q) Fluid temperature...
  • Page 14: Valve Characteristics

    4.6 Valve characteristics Characteristics measured at = 32 mm /s (156 SUS) Valve SD3E2X-B2 Operating limits (p-Q) Pressure drop as a function of flow rate (∆p-Q) Ambient temp 70 °C (158 °F), voltage U -10 % (24 V DC), power P 10 W (6530) 450 (87.0)
  • Page 15 Ordering code SD3E2X - xxxxx Screw-in spool type, solenoid operated directional control valve, designed for potentially explosive atmospheres Threaded screw-in cavity type cavity B2 (C-10-2) with thread 7/8-14 UNF cavity C2 (VC12-2) with thread 1-1/16-12 UN High performance Valve connection Nominal supply voltage DC voltage 01200...
  • Page 16: Target Group Of Users

    6. Target group of users All of the above activities related to this valve, in particular installation and connection to the hydraulic circuit, require specialist technical knowledge and experience in the field of hydraulics. The minimum level of competence required is CETOP level 2. This level is generally defined as performing a variety of activities that require an understanding of technical factors and contexts.
  • Page 17 When connecting the coil power cable, proceed as follows: › Using the inbus wrench A/F 10, loosen and unscrew the steel plug on the top surface of the coil housing to gain access to the terminal block inside the housing. Do not damage the plug seal. ›...
  • Page 18: Connecting The Valve To The Hydraulic Circuit

    Table of coil electrical parameters Coil type with DC Nominal supply Winding resistance Nominal current Limit current Bipolar diode Nominal input electric power supply voltage at t = 20 °C power [V DC] [Ω] EX18-001-D-1-A-012-0 IDXa 16.1 0.750 0.700 EX18-001-D-1-A-024-0 IDXi 61.2 0.390 0.360...
  • Page 19 Note: Associated tools for production of ports can be ordered from the valve manufacturer (SMT catalogue 0019). Drawings of the ports are also available in the same catalogue. Unscrew the coil nut (5) by turning it counterclockwise. Remove the coil seal ring (4) and coil (3) from the actuating system. The valve (1) is mounted in the cavity without the coil to prevent the valve from tightening in the cavity.
  • Page 20 SD3E2X-C2 Thread adapter is not mounted Grounding screw M5x10 15,5 (0.61) 2,2±0,2 Nm (1.6±0.2 lbf.ft) HEX 27 30±5 Nm (22.1±3.7 lbf.ft) HEX 32 5±1 Nm 35+5 Nm (3.7±0.7 lbf.ft) (25.8+3.7 lbf.ft) 46 (1.81) 58 (2.28) 16 (0.63) 45 (1.77) 84 (3.31) 129 (5.08) Stopping plug interchangeable with the thread adapter...
  • Page 21: Commissioning

    7.3 Commissioning Before commissioning the hydraulic ciruit, check that the valve is correctly mounted on the connection plate and that electrical supply cables are correctly connected. The valve is not to be adjusted. Test operation should be conducted without the pressence of an explosive atmosphere. After the hydraulic circuit has been commissioned, check the valve for leaks.
  • Page 22: Repairs Carried Out By Specialist

    ENVIRONMENTAL PROTECTION Spilled working fluid must be removed immediately, e.g. with suitable absorbents, contaminated parts of the perimeter cleaned, contaminated objects in the vicinity cleaned or disposed of. Contaminated objects and residues of leaked working fluid must be disposed of in accordance with the applicable environmental regulations.
  • Page 23: Product Maintenance

    7.7 Product maintenance During normal operation, keep the valve clean and free of dust deposits on the surface. Deposits both impair cooling of the valve and coils and can form flammable layers prone to ignition. Choose the surface cleaning interval according to the dustiness of the environment so that the thickness of the deposited dust layer does not exceed 3 mm.
  • Page 24 Page 24 www.argo-hytos.com Operating instruction_SD3E2X-B2_SD3E2X-C2_15325_1en_10/2023...
  • Page 25: Www.argo-Hytos.com

    NÁVOD K POUŽÍTÍ VÝROBKU 2/2 ELEKTROMAGNETICKY OVLÁDANÉ HYDRAULICKÉ VESTAVNÉ SEDLOVÉ VENTILY, NEPŘÍMO ŘÍZENÉ, URČENÉ PRO PROVOZ V PROSTŘEDÍ S NEBEZPEČÍM VÝBUCHU SD3E2X-B2, SD3E2X-C2 SD3E2X-B2 SD3E2X-C2 Důležité! Před použitím výrobku si pozorně přečtěte návod. Návod k použití uchovejte pro budoucí potřebu. www.argo-hytos.com Při ztrátě...
  • Page 26 Prohlášení o shodě ARGO­ PROHLÁŠENÍ O SHODĚ podle zák. č. 90/2016 Sb. -HYTOS EU PROHLÁŠENÍ O SHODĚ podle Směrnice 2014/34/EU EU DECLARATION OF CONFORMITY acc. to Directive 2014/34/EU A Voith Company EU-KONFORMITATSERKLARUNG nach der Richtlinie 2014/34/EU Výrobce I Manufacturer I Hersteller: ARGO-HYTOS s.r.o.
  • Page 27 Strana 3 www.argo-hytos.com Návod k použití_SD3E2X-B2_SD3E2X-C2_15325_1cz_08/2023...
  • Page 28 Strana 4 www.argo-hytos.com Návod k použití_SD3E2X-B2_SD3E2X-C2_15325_1cz_08/2023...
  • Page 29 ARGO­ UK DECLARATION OF CONFORMITY -HYTOS UKSI 2016:1107 A Voith Company Manufacturer: ARGO-HYTOS s.r.o. Dělnická 1306, 543 15 Vrchlabí, Czech Republic Product: I Solenoid operated hydraulic valves for use in potentially explosive atmospheres RPE2X,RPER2X,RNE2XH,SD2E2X,SD1E2X,SD3E2X,SD2P2X,PRM2X,PVRM2X Declaration of Conformitv We declare under our sole responsibility that the above listed valves, which are intended for control of hydraulic circuits, covered by this declaration, are safe under conditions of usual and intended use and comply with The Equipment and Protective Systems lntended for Use in Potentially Explosive Atmospheres Regulation 2016 (UKSI 2016: 1107) and related technical standards.
  • Page 30 Strana 6 www.argo-hytos.com Návod k použití_SD3E2X-B2_SD3E2X-C2_15325_1cz_08/2023...
  • Page 31 Povinné zajištění sledovatelnosti Na základě legislativních požadavků jsou všechny hospodářské subjekty v logistickém řetězci, od výrobce certifikované Ex cívky elektromagnetu až po koncového uživatele kompletního zařízení, povinné pořizovat a udržovat záznamy o sledovatelnosti Ex výrobků, umožňující v případě potřeby stažení výrobků určitých výrobních čísel z trhu z důvodu jejich vad a neshod, ohrožujících bezpečnost jejich použití ve výbušné atmosféře.
  • Page 32: Prohlášení O Shodě

    Přehled signálních slov a výstražných značek použitých v textu Signální slovo kombinované s výstražnou značkou používané k signalizaci bezprostředně hrozící nebezpečné NEBEZPEČÍ situace, která může mít za následek smrt nebo vážné zranění. Signální slovo kombinované s výstražnou značkou používané k signalizaci vzniku potenciálně nebezpečné VÝSTRAHA situace, která...
  • Page 33: Ochrana Ventilu Proti Iniciaci Exploze Výbušné Atmosféry

    Oblasti použití Skupina zařízení I – DOLY Skupina zařízení II (IIG) - PLYNY Skupina zařízení III (IID) - PRACH Kategorie M1 – Zóna 0 - Zóna 20 - IIA (propan) IIIA (hořlavé částice) Kategorie M2 Zóna 1 Zóna 21 IIB (ethylen) + H2 (vodík) IIIB (nevodivý...
  • Page 34: Kabelová Vývodka

    2.2 Kabelová vývodka Kabelová vývodka je samostatně certifikovanou ex-součástí. Musí být použita vývodka s certifikovaným způsobem ochrany „d“, která při explozi ve vnitřním prostoru pláště cívky zabrání úniku horkých plynů a iniciaci exploze v okolním prostředí. (Kabelová vývodka není součástí dodávky ventilu.) I M2 Ex db I Mb II 2G Ex db IIC Gb II 2D Ex tb IIIC Db...
  • Page 35: Rizika Spojená S Hydraulickou Částí Ventilu

    3.2 Rizika spojená s hydraulickou částí ventilu Maximální provozní tlak Ventil SD3E2X-B2 smí být použit pro maximální tlak pracovní kapaliny 420 bar, ventil SD3E2X-C2 pro NEBEZPEČÍ maximální tlak 350 bar. Při překročení maximálního tlaku hrozí poškození ventilu a při překročení hodnoty tlakové...
  • Page 36: Popis Výrobku

    4. Popis výrobku Hydraulická část ventilu se skládá z ocelového pouzdra (A) s radiálními vstupy kanálu 2 a axiálním výstupem kanálu 1. Uvnitř sedla se pohybuje kalená kuželka, které je v základní poloze držená vratnou pružinou. Kuželka je přestavována tlakem kapaliny po otevření / uzavření řídicího stupně, ovládaného pomocí...
  • Page 37: Základní Technické Parametry

    4.4 Základní technické parametry Parametr Jednotka Hodnota Typ ventilu SD3E2X-B2 SD3E2X-C2 Připojovací závit ventilu 7/8-14 UNF 1-1/16-12 UN Maximální tlak Maximální objemový průtok l/min Tlakové ztráty v závislosti na průtoku graf ∆p = f (Q) Teplota pracovní kapaliny °C -30 … +70 Maximální...
  • Page 38: Charakteristiky Ventilu

    4.6 Charakteristiky ventilu Charakteristiky byly měřeny při kinematické viskozitě kapaliny ν = 32 mm /s (156 SUS). Ventil SD3E2X-B2 Výkonové charakteristiky (p-Q) Tlakové ztráty v závislosti na průtoku (∆p-Q) Teplota okolí 70 °C (158 °F), napětí U -10 % (24 V DC), výkon P 10 W (6530) 450 (87.0)
  • Page 39: Modifikace Výrobku

    5. Modifikace výrobku a objednací klíč Přehled možných modifikací ventilu popisuje objednací klíč. Propojení ventilu, typ nouzového ovládání a elektrické parametry cívky nemůže uživatel následně měnit. U ventilu s 10 W cívkou může být ovlivněna teplota povrchu cívky a použití pro teplotní třídu úpravou teploty okolí (viz 4.4 Rozsah teploty okolí pro jednotlivé třídy). Objednací...
  • Page 40: Cílová Skupina Uživatelů

    6. Cílová skupina uživatelů Veškeré uvedené činnosti, vztahující se k tomuto ventilu, zejména instalace a zapojení do hydraulického obvodu, vyžadují odborné technické znalosti a zkušenosti v oblasti hydrauliky. Minimální požadovanou úrovní odborné způsobilosti je úroveň CETOP 2. Tato úroveň je obecně definována jako provádění...
  • Page 41 Při připojování kabelu elektrického napájení cívky postupujte následovně: › Pomocí inbus klíče a = 10 povolte a vyšroubujte ocelovou zátku na vrchní ploše pláště cívky, abyste získali přístup ke svorkovnici uvnitř pláště. Nepoškoďte těsnění zátky. › Kabelovou vývodku rozeberte na jednotlivé části. Konec kabelu odizolujte a kabel provlékněte postupně všemi díly vývodky, závitovou redukcí a horizontálním nebo vertikálním otvorem v plášti cívky (podle směru přivedení...
  • Page 42: Zapojení Ventilu Do Hydraulického Obvodu

    Tabulka elektrických parametrů cívek Odpor vinutí při Jmen. proud Limitní proud Bipolární dioda Jmen. příkon Typ cívky s DC Jmen. napájecí elektrickým napájením napětí t = 20 °C [V DC] [Ω] EX18-001-D-1-A-012-0 IDXa 16,1 0,750 0,700 EX18-001-D-1-A-024-0 IDXi 61,2 0,390 0,360 EX18-001-D-1-A-048-0 IDXa 254,0...
  • Page 43 Poznámka: Sdružené nástroje pro výrobu komor lze objednat u výrobce ventilů (katalog SMT 0019). Ve stejném katalogu jsou také výkresy komor. Odšroubujte matici cívky (5) otáčením proti směru hodinových ručiček. Sejměte těsnicí kroužek cívky (4) a cívku (3) z ovládacího systému. Ventil (1) se montuje do komory bez cívky, která...
  • Page 44 SD3E2X-C2 Závitová redukce není namontována Zemnicí šroub M5x10 15,5 (0.61) 2,2±0,2 Nm (1.6±0.2 lbf.ft) HEX 27 30±5 Nm (22.1±3.7 lbf.ft) HEX 32 5±1 Nm 35+5 Nm (3.7±0.7 lbf.ft) (25.8+3.7 lbf.ft) 46 (1.81) 58 (2.28) 16 (0.63) 45 (1.77) 84 (3.31) 129 (5.08) Zátka zaměnitelná...
  • Page 45: Uvedení Do Provozu

    7.3 Uvedení do provozu Před uvedením hydraulického obvodu do provozu zkontrolujte správné utažení ventilu v komoře bloku a správné zapojení kabelů elektrického napájení. Ventil se neseřizuje. Zkušební provoz by měl probíhat bez přítomnosti výbušné atmosféry. Po uvedení hydraulického obvodu do provozu ověřte těsnost ventilu.
  • Page 46: Opravy Prováděné Osobami Znalými

    OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Vyteklá pracovní kapalina musí být neprodleně odstraněna, např. pomocí vhodných absorbentů, kontaminované části obvodu očištěny, kontaminované předměty v okolí očištěny nebo zlikvidovány. Kontaminované předměty a zbytky uniklé pracovní kapaliny musí být zlikvidovány v souladu s platnými ekologickými předpisy. PRVNÍ...
  • Page 47: Údržba Výrobku

    7.7 Údržba výrobku Ventil během normálního provozu udržujte čistý, bez usazenin prachu na povrchu. Usazeniny jednak zhoršují chlazení ventilu a cívek, jednak mohou vytvářet hořlavé vrstvy náchylné ke vznícení. Interval čištění povrchu zvolte podle prašnosti prostředí tak, aby tloušťka vrstvy usazeného prachu nepřesáhla 3 mm.
  • Page 48 Strana 24 www.argo-hytos.com Návod k použití_SD3E2X-B2_SD3E2X-C2_15325_1cz_08/2023...
