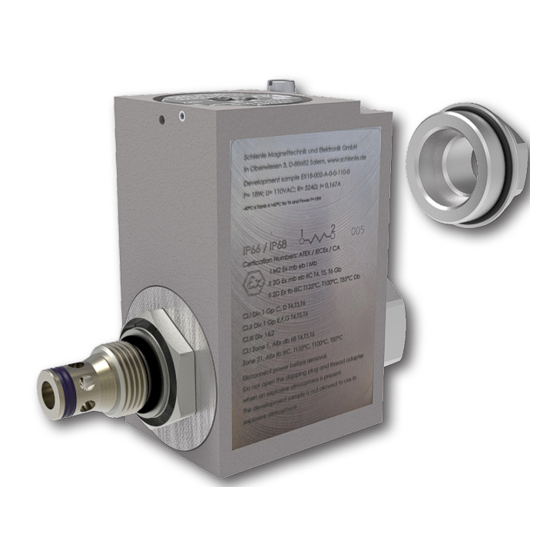

2/2, 3/2 solenoid operated, hydraulic screw-in poppet-type valve, piloted designed for use in potentially explosive atmospheres
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

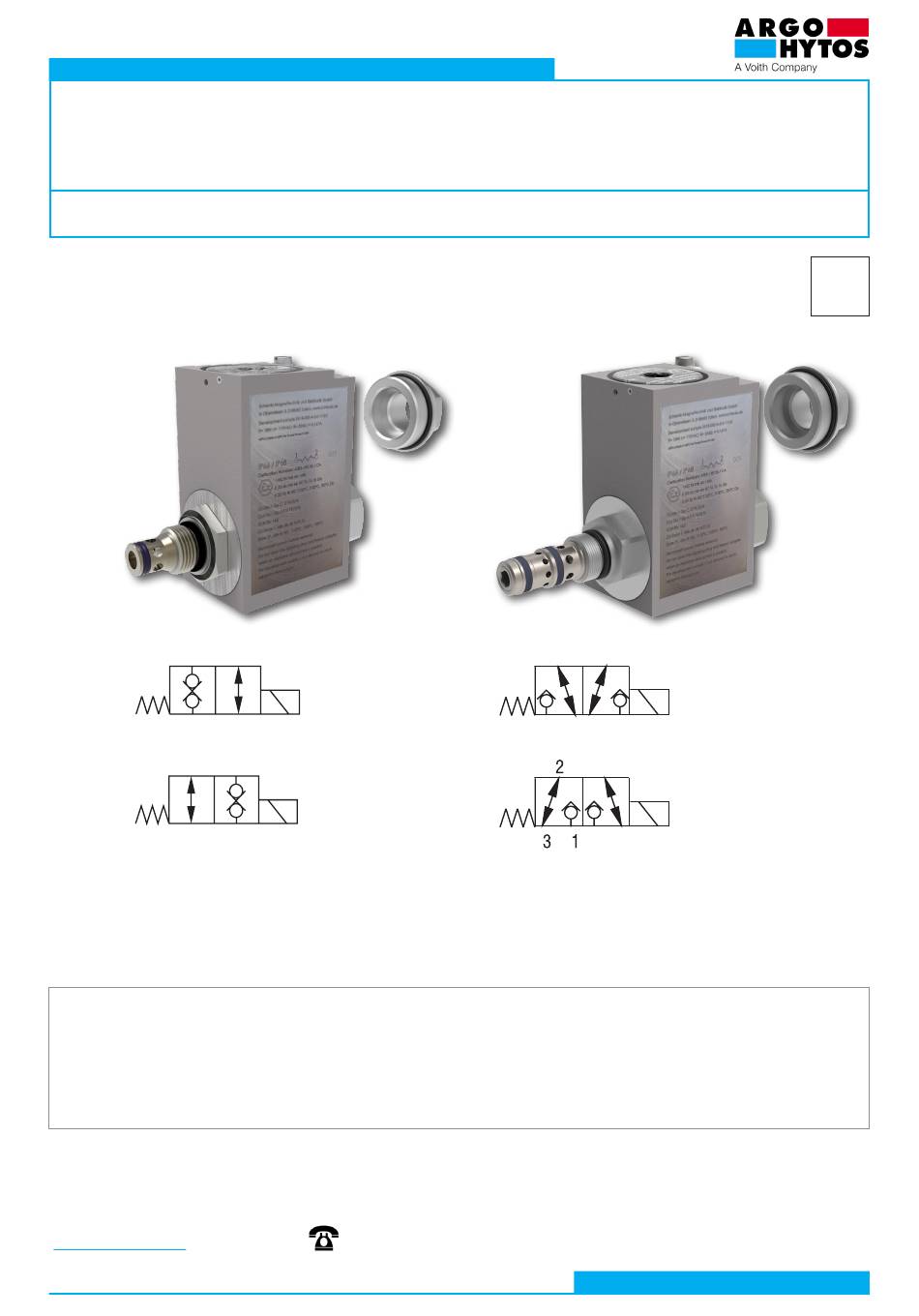

Operating instructions
2/2, 3/2 SOLENOID OPERATED,
HYDRAULIC SCREW-IN POPPET-TYPE VALVE, PILOTED
DESIGNED FOR USE IN POTENTIALLY EXPLOSIVE ATMOSPHERES
SD1E2X-A2, SD1E2X-A3
SD1E2X-A2
2
1
2
1
Important!
Read the instructions before using the product.
Save the instructions for future reference.
If the operating instructions are lost, new ones can be found on the ARGO-HYTOS website
The following is the authorised translation of original operating instruction SD1E2X-A2(A3) No.15319_cz_07/2023,
issued by the manufacturer:
ARGO-HYTOS s.r.o.
Dělnická 1306, CZ 543 01 VRCHLABÍ
Info.cz@argo-hytos.com
www.argo-hytos.com
Operating instructions_SD1E2X-A2(A3)_15319_1en_09/2023
SD1E2X-A3
+ 420 499 403 111
2
3
1
www.argo-hytos.com
EN
