Linergy PRODIGY Installation And Use Instruction

Linergy PRODIGY Installation And Use Instruction

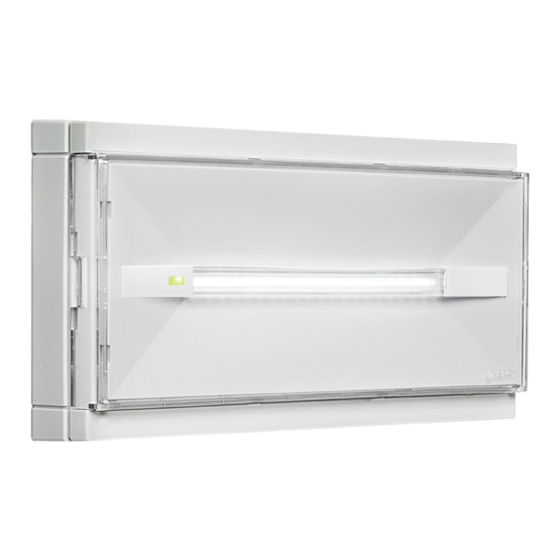

Emergency luminaire

Advertisement

Quick Links

MADE IN ITALY

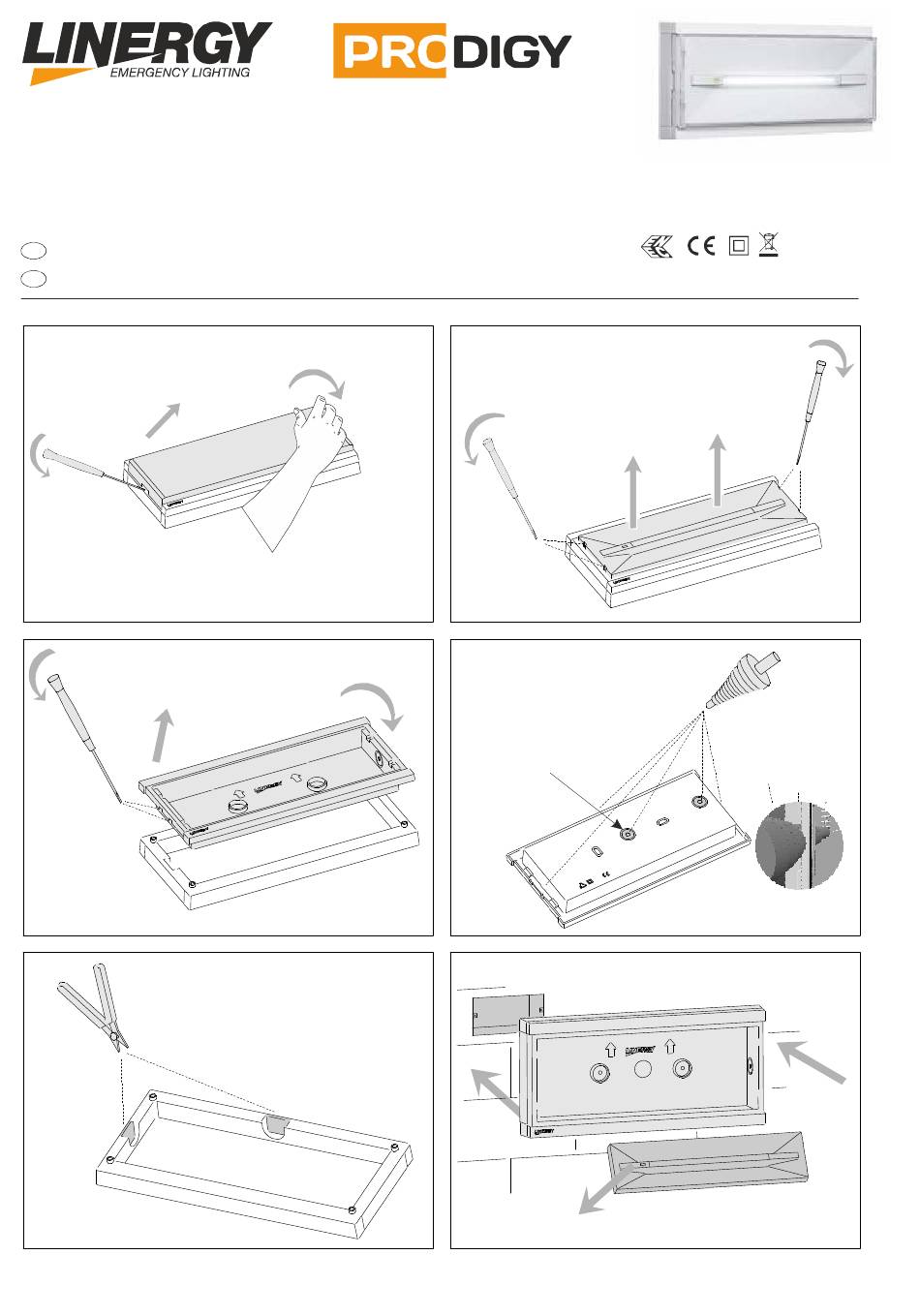

ISTRUZIONI PER L'INSTALLAZIONE E L'USO
I
INSTALLATION AND USE INSTRUCTIONS
UK
1.
RUOTARE
IL GIRAVITE NELLA
FESSURA INDICATA
1
.ROTATE
THE SCREWDRIVER
AS SHOWN IN THE PICTURE
4.
SOLLEVARE LA
BASE
4
.LIFT THE BOX
4.
TAGLIARE LE
PREDISPOSIZIONI
SULLA CORNICE (PASSAGGIO CAVI)
4.
CUT
PREPARATIONS
ON THE FRAME (CABLES ENTRY)
N.B. SUI MODELLI IP65, MONTARE IL RACCORDO PERFETTAMENTE
AL CENTRO DELLA PREROTTURA LATERALE
ROMPENDO ANCHE LA CORNICE DELLA BASE**(
ENERGY TEST
APPARECCHIO DI EMERGENZA
EMERGENCY LUMINAIRE
2.
SOLLEVARE
IL VETRO
2.
LIFT
THE GLASS
1
3
5
DETTAGLIO FIG.4)
3.
SOLLEVARE
IL RIFLETTORE CON
IL CACCIAVITE
3.LIFT THE REFLECTOR
WITH THE SCREWDRIVER
AS SHOWN IN THE PICTURE
4.FORARE
LE PREDISPOSIZIONI
CON LA PUNTA CONICA
DIAMETRO DEL FORO
Ø16.5
HOLE DIAMETER
Ø16.5
FISSARE LA BASE
AL MURO
FISSARE IL RIFLETTORE CON
IL LED VERDE VERSO SINISTRA
N.B. ON THE IP65 MODELS, PUT THE IP65 CONNECTOR ON THE
BOX AND THEN DRILL THROUGH THE ALL LAMP WITHOUT CARE
ABOUT THE FRAME*
(DETAIL PIC.4).
IP 42
230 Vac - 50/60 Hz
IP 65
05
EN 60598-1 EN 60598-2-22
2002/95/CE
RoHS
Compliant
3.
SOLLEVARE
IL RIFLETTORE
CON IL CACCIAVITE
4.DRILL
THE PREPARATIONS
WITH CONICAL TIP
DETTAGLIO ROTTURA
CORNICE DELLA BASE
BOX**
CORNICE*
FRAME*
DETTAGLIO CORRETTO
POSIZIONAMENTO
DELLA PUNTA CONICA
CORRECT DETAIL
OF THE DRILL POSITION
TO USE
FIX THE BASE
TO THE WALL
FIX THE REFLECTOR WITH
THE GREEN LIGHT TO THE LEFT
2
4
6

Advertisement

loading
Need help?

Need help?

Do you have a question about the PRODIGY and is the answer not in the manual?

Questions and answers

Summary of Contents for Linergy PRODIGY

  • Page 1 MADE IN ITALY ENERGY TEST APPARECCHIO DI EMERGENZA EMERGENCY LUMINAIRE IP 42 230 Vac - 50/60 Hz IP 65 ISTRUZIONI PER L'INSTALLAZIONE E L'USO EN 60598-1 EN 60598-2-22 INSTALLATION AND USE INSTRUCTIONS 2002/95/CE RoHS Compliant SOLLEVARE SOLLEVARE IL RIFLETTORE IL VETRO CON IL CACCIAVITE SOLLEVARE RUOTARE...
  • Page 2 COLLEGAMENTI ELETTRICI MODELLI PERMANENTI WIRING DIAGRAMS PERMANENT VERSION Fig. 2 N.B. Il Jumper J5 inserito di fabbrica consente l’accensione dei LED in presenza di rete. Rimuoverlo per rendere l’apparecchio Solo Emergenza. N.B. The Jumper J5 supplied as standard allows the LEDs in the presence of mains supply.
  • Page 3 CENTRALIZZATE SPY SYSTEM / CENTRALIZED SPY SYSTEM COLLEGAMENTI ELETTRICI / WIRING DIAGRAMS COLLEGAMENTI ELETTRICI / WIRING DIAGRAMS - PERMANENTE (SA) / MAINTAINED - NON PERMANENTE/NOT MAINTAINED Fig .4 230V~ 230V~ N.B. Il Jumper J5 inserito di Fig. 3 fabbrica consente l’accensione dei LED in presenza di rete.
  • Page 4 Only use original Linergy spare parts charge should last at least 48h. deteriorate the battery’s performance. LINERGY SRL - Via A. De Gasperi 9 - Acquaviva Picena (AP) - ITALY - tel.0735.5974 - fax 0735.597474 - www.linergy.it - info@linergy.it - ISTPRODIGYET-SA Ver.1.4...
