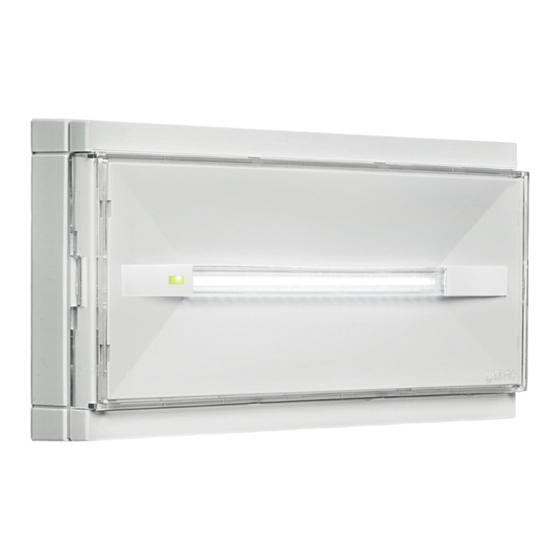

Linergy PRODIGY INHIBIT PR 1101 Instruction Manual

made in Italy
cod. A039
cod. A043 cod. A043 cod. A327

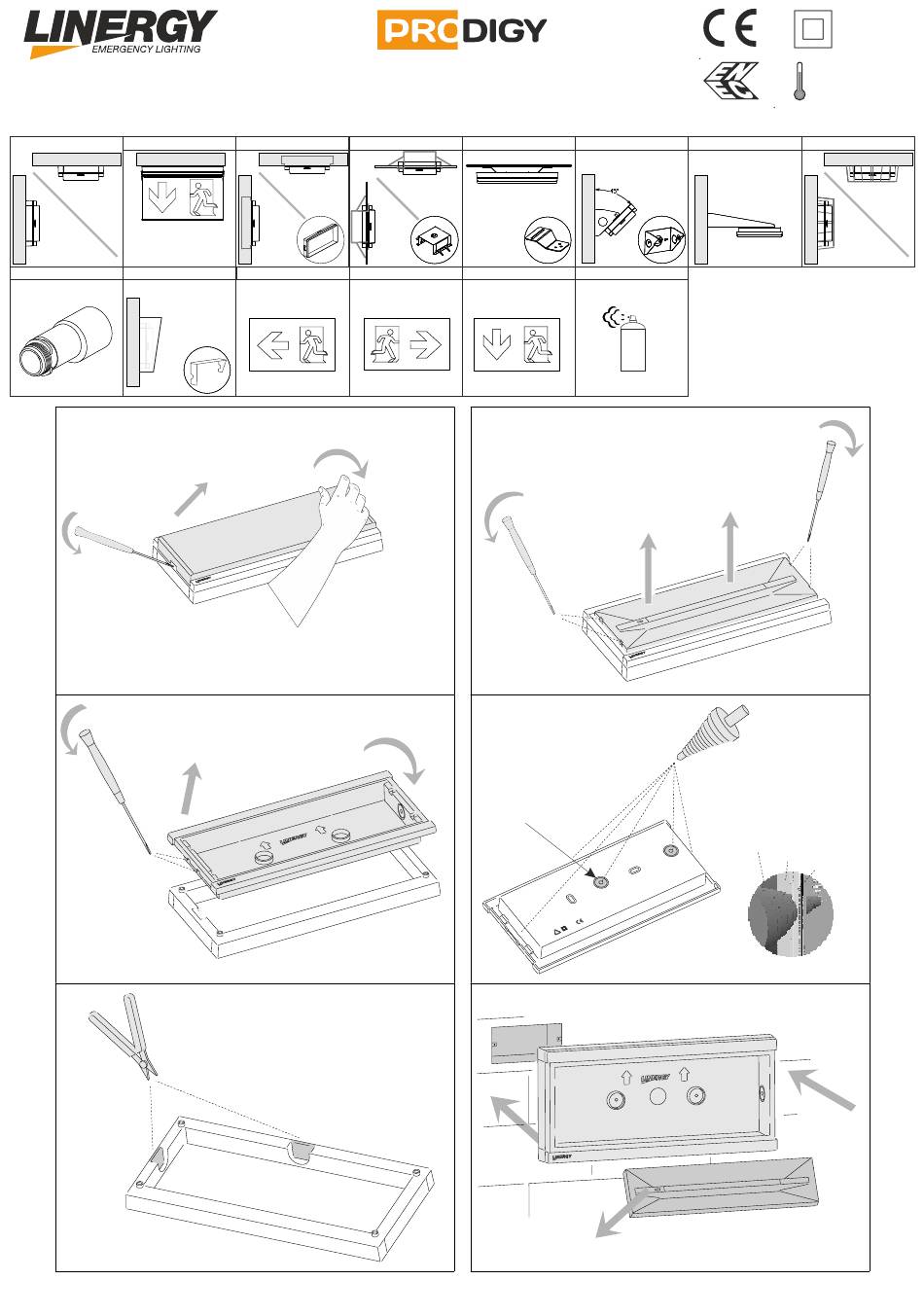

1.RUOTARE
IL GIRAVITE NELLA
FESSURA INDICATA
1.ROTATE
THE SCREWDRIVER
AS SHOWN IN THE PICTURE
4.SOLLEVARE LA
BASE
4.LIFT THE BOX
4.TAGLIARE LE
PREDISPOSIZIONI
SULLA CORNICE (PASSAGGIO CAVI)
N.B. SUI MODELLI IP65, MONTARE IL RACCORDO PERFETTAMENTE
AL CENTRO DELLA PREROTTURA LATERALE
ROMPENDO ANCHE LA CORNICE DELLA BASE**(DETTAGLIO FIG.4)
APPARECCHIO DI EMERGENZA
EMERGENCY LUMINAIRE
cod. A023 cod. A038
cod. A171 cod. A172
2.SOLLEVARE
IL VETRO
2.LIFT
THE GLASS
4.CUT
PREPARATIONS
ON THE FRAME (CABLES ENTRY)
INHIBIT
cod. A005
cod. A173
3.SOLLEVARE
IL RIFLETTORE
CON IL CACCIAVITE
3.LIFT THE REFLECTOR
WITH THE SCREWDRIVER
AS SHOWN IN THE PICTURE
1
4.FORARE
LE PREDISPOSIZIONI
CON LA PUNTA CONICA
4.DRILL
THE PREPARATIONS
WITH CONICAL TIP
Ø MAX 16.5mm
3
FISSARE LA BASE AL MURO
FIX THE BASE TO THE WALL
5
FISSARE IL RIFLETTORE CON
IL LED VERDE VERSO SINISTRA
N.B. ON THE IP65 MODELS, PUT THE IP65 CONNECTOR ON THE
BOX AND THEN DRILL THROUGH THE ALL LAMP WITHOUT CARE
ABOUT THE FRAME*(DETAIL PIC.4).
05
230 Vac - 50/60 Hz
cod. A092 cod. A047
cod. A186
RAL
DETTAGLIO ROTTURA
CORNICE DELLA BASE
BOX**
FIX THE REFLECTOR WITH
THE GREEN LIGHT TO THE LEFT
IP42
IP65
+40°C
IK08
+5°C
cod. A014
2
CORNICE*
FRAME*
4
6
