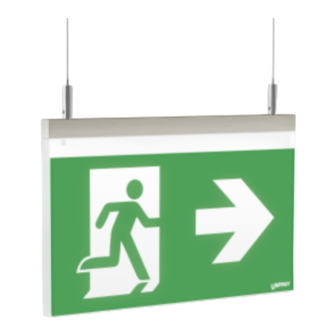

Linergy SU30N10AGR Installation And Use Instructions And Warnings

ISTRUZIONI PER L'INSTALLAZIONE E L'USO
I
INSTALLATION AND USE INSTRUCTIONS
UK
CARATTERISTICHE GENERALI:
- Led spia verde per presenza rete.
- Led spia rosso per segnalazione anomalie solo modelli -ABRT
- Funzionamento con batterie ricaricabili al Ni-Cd.
- Dispositivo di ricarica delle batterie a corrente costante.
- Dispositivo di protezione contro la scarica eccessiva della batteria.
- Possibilità di messa in stato di riposo tramite il comando remoto Commander
(opzionale).
- Corpo in materiale plastico conforme alle normative vigenti.
- Classe di isolamento I
BATTERIE:
Sostituire la batteria ogni quattro anni o quando l'autonomia non è più quella nominale. Il
tipo di batteria e la data di produzione sono indicati con una marcatura sulla batteria
(Fig.1). Inoltre c'è uno spazio da compilare a cura dell'installatore con la data di entrata in
funzione.
Attenzione: Le batterie al Ni-Cd e Ni-MH sono inizialmente scariche, la prima
ricarica deve durare almeno 48h.
FUNZIONI DI TEST, SOLO PER MODELLI ENERGY TEST -ABRT
- La lampada esegue due tipi di test temporizzati: il test funzionale e il test di autonomia.
I test funzionale e di autonomia possono essere effettuati anche manualmente con il
Commander quando la batteria è in ricarica di mantenimento.
Durante il tempo di attesa il led verde lampeggia per segnalare che la lampada sta
aspettando di potere compiere i test.
Test funzionale: viene effettuato ogni 15 giorni e consiste nell' accensione della sorgente
luminosa a led per una durata di 20 secondi. Per attivare il test funzionale manuale
premere una volta il Commander ON (effettuare una pressione breve della durata non
superiore a 2 secondi)
Test di autonomia: viene effettuato ogni 90 giorni e consiste nella completa scarica della
batteria. P er far partir e il test di autonomia premere una volta il Commander ON
(effettuare una pressione lunga della durata non inferiore a 10 secondi).
Disabilitazione dei test: tutti i test temporizzati possono essere inibiti tramite la pressione
di un tasto del Commander OFF, ad una seconda pressione del tasto ON i test
temporizzati verranno riabilitati.
Linergy 4,8V Ni-Cd XXX C500*5
Batteria Ricaricabile / Rechargeable Battery
Entrata in funzione / Coming in operation.........................
fig.1
MODELLI REST MODE / REST MODE MODELS
COD. INCASSO COD. PLAFONE
RECESSED SURFACE
SU30N10AGR SW30N10AGR
SU30N30AGR SW30N30AGR
MODELLI ENERGY TEST / SELF TEST MODELS
COD. INCASSO COD. PLAFONE
RECESSED SURFACE
SU30N10AGRT SW30N10AGRT
SU30N30AGRT SW30N30AGRT
REST MODE - ENERGY TEST
APPARECCHIO DI SEGNALAZIONE
SIGNALLING LUMINAIRE
TIPO AUTON. BATTERIA
TYPE DURATION BATTERY
SA-M
1 h Ni-Cd 4,8V 0,5Ah
SA-M
3 h Ni-Cd 4,8V 0,5Ah
TIPO AUTON. BATTERIA
TYPE DURATION BATTERY
SA-M
1 h Ni-Cd 4,8V 0,5Ah
SA-M
3 h Ni-Cd 4,8V 0,5Ah
SWING
MADE IN ITALY
230 Vac - 50 Hz
GENERAL CHARACTERISTICS:
- Indicator green Led for the presence of the power supply.
- Indicatore red Led for the warnings signallings, only for -ABRT models.
- Operation with rechargeable Ni-Cd.
- Constant current electronic device for the charge of the battery.
- Electrical protection device for the excessive discharge of battery.
- Possibility to be put in the stand-by mode by remote control Commander (optiona)
- Plastic body in accordance with the rules in force.
- Insulating Class I
BATTERIES:
It is recommended to substitute each battery every four years or when the nominal autonomy
is not guaranteed. The model and the date of production of the battery are written on it. Fill the
field with the date of the first starting (Fig.1).
Warning: The Ni-Cd and Ni-MH batteries are sold uncharged: the first charge must be
48h long.
TEST FUNCTIONS, ONLY FOR SELF TEST MODELS - ABRT
-The lamp makes two types of deliberate time tests: the functional test and the duration
test. The functional test and the duration test can be made also in the manual way with the
use of the Commander in the normal charge mode.
In the time of waiting the green led flashes to indicate that the lamp is waiting for the test.
The functional test: is done every 15 days and consists in the lighting of the led source
for a duration of 20 seconds. To start the manual functional test push one time the
Commander ON (make a short push no more than 10 seconds)
The duration test: is done every 90 days and consists in the complete discharge of the
battery. To start the duration test push one time the Commander ON (make a long push no
less than 5 seconds).
Disabilitation of the tests: all deliberate time tests can be disabled with a pushing of the
button of Commander OFF, with a second pushing of the Commander ON deliberate time
tests will be enabled.
SEGNALETICA LED / LED SIGNALLING
VERDE ACCESO FISSO / GREEN ON
VERDE SPENTO / GREEN OFF
VERDE LAMPEGGIANTE / GREEN FLASHING
ROSSO LAMPEGGIANTE LENTO / RED SLOW FLASHING
ROSSO LAMPEGGIANTE VELOCE / RED FAST FLASHING
ROSSO ACCESO FISSO / RED ON
DISTANZA RICARICA
DISTANCE RECHARGE
30m 12 h
30m 12 h
DISTANZA RICARICA
DISTANCE RECHARGE
30 m 12 h
30 m 12 h
EN 60598-1 EN 60598-2-22
UNI EN 1838 2002/95/CE RoHS
C o m p l i a n t
PRESENZA RETE, NESSUNA ANOMALIA
MAINS SUPPLY ON, NO WARNING
BATTERY STATUS / BATTERIA DISCONNESSA
BATTERY STATUS / BATTERY NOT CONNECT
TEST IN CORSO / TEST IN PROGRESS
TEST DISABILITATI, LAMPADA INIBITA
TEST DISABLED, INHIBIT LUMINAIRE
GUASTO BATTERIA
BATTERY FAULT
ANOMALIA LAMPADA
WARNING LUMINAIRE
