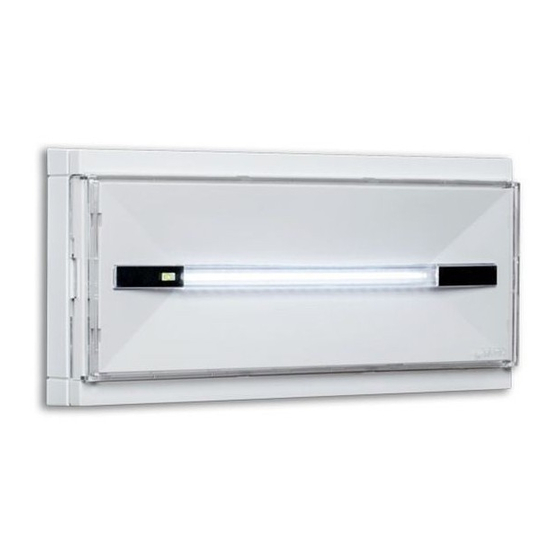

Emergency luminaire

Advertisement

MADE IN ITALY
ISTRUZIONI PER L'INSTALLAZIONE E L'USO
I
INSTALLATION AND USE INSTRUCTIONS
UK
1.
RUOTARE
IL GIRAVITE NELLA
FESSURA INDICATA
1
.ROTATE
THE SCREWDRIVER
AS SHOWN IN THE PICTURE
4.
SOLLEVARE LA
BASE
4
.LIFT THE BOX
4.
TAGLIARE LE
PREDISPOSIZIONI
SULLA CORNICE (PASSAGGIO CAVI)
4.
CUT
PREPARATIONS
ON THE FRAME (CABLES ENTRY)
N.B. SUI MODELLI IP65, MONTARE IL RACCORDO PERFETTAMENTE
AL CENTRO DELLA PREROTTURA LATERALE
ROMPENDO ANCHE LA CORNICE DELLA BASE**(
REST MODE
NON PERMANENTE SE
APPARECCHIO DI EMERGENZA
EMERGENCY LUMINAIRE
2.
SOLLEVARE
IL VETRO
2.
LIFT
THE GLASS
1
3
5
DETTAGLIO FIG.4)
3.
SOLLEVARE
IL RIFLETTORE CON
IL CACCIAVITE
3.LIFT THE REFLECTOR
WITH THE SCREWDRIVER
AS SHOWN IN THE PICTURE
4.FORARE
LE PREDISPOSIZIONI
CON LA PUNTA CONICA
DIAMETRO DEL FORO
Ø16.5
HOLE DIAMETER
Ø16.5
FISSARE LA BASE
AL MURO
FISSARE IL RIFLETTORE CON
IL LED VERDE VERSO SINISTRA
N.B. ON THE IP65 MODELS, PUT THE IP65 CONNECTOR ON THE
BOX AND THEN DRILL THROUGH THE ALL LAMP WITHOUT CARE
ABOUT THE FRAME*
(DETAIL PIC.4).
IP 42
230 Vac - 50 Hz
IP 65
EN 60598-1 EN 60598-2-22
2002/95/CE RoHS Compliant
3.
SOLLEVARE
IL RIFLETTORE
CON IL CACCIAVITE
4.DRILL
THE PREPARATIONS
WITH CONICAL TIP
DETTAGLIO ROTTURA
CORNICE DELLA BASE
BOX**
CORNICE*
FRAME*
DETTAGLIO CORRETTO
POSIZIONAMENTO
DELLA PUNTA CONICA
CORRECT DETAIL
OF THE DRILL POSITION
TO USE
FIX THE BASE
TO THE WALL
FIX THE REFLECTOR WITH
THE GREEN LIGHT TO THE LEFT
2
4
6
