Linergy STEP Installation And Use Instructions

ISTRUZIONI PER L'INSTALLAZIONE E L'USO
I
INSTALLATION AND USE INSTRUCTIONS
UK
CARATTERISTICHE GENERALI:
- Led spia verde per presenza rete.
- Led spia giallo per stato di inibizione (tranne modelli IBS)
- Funzionamento con batterie ricaricabili al Ni-Cd e al NiMH.
- Dispositivo di ricarica delle batterie a corrente costante.
- Dispositivo di protezione contro la scarica eccessiva della batteria.
- Possibilità di messa in stato di riposo tramite il comando remoto
Commander (opzionale).
- Possibilità di applicare dei pittogrammi di segnalazione.
- Corpo in materiale plastico conforme alle normative vigenti.
SEGNALETICA LED:
Led Verde = Batteria in Ricarica
INSTALLAZIONE:

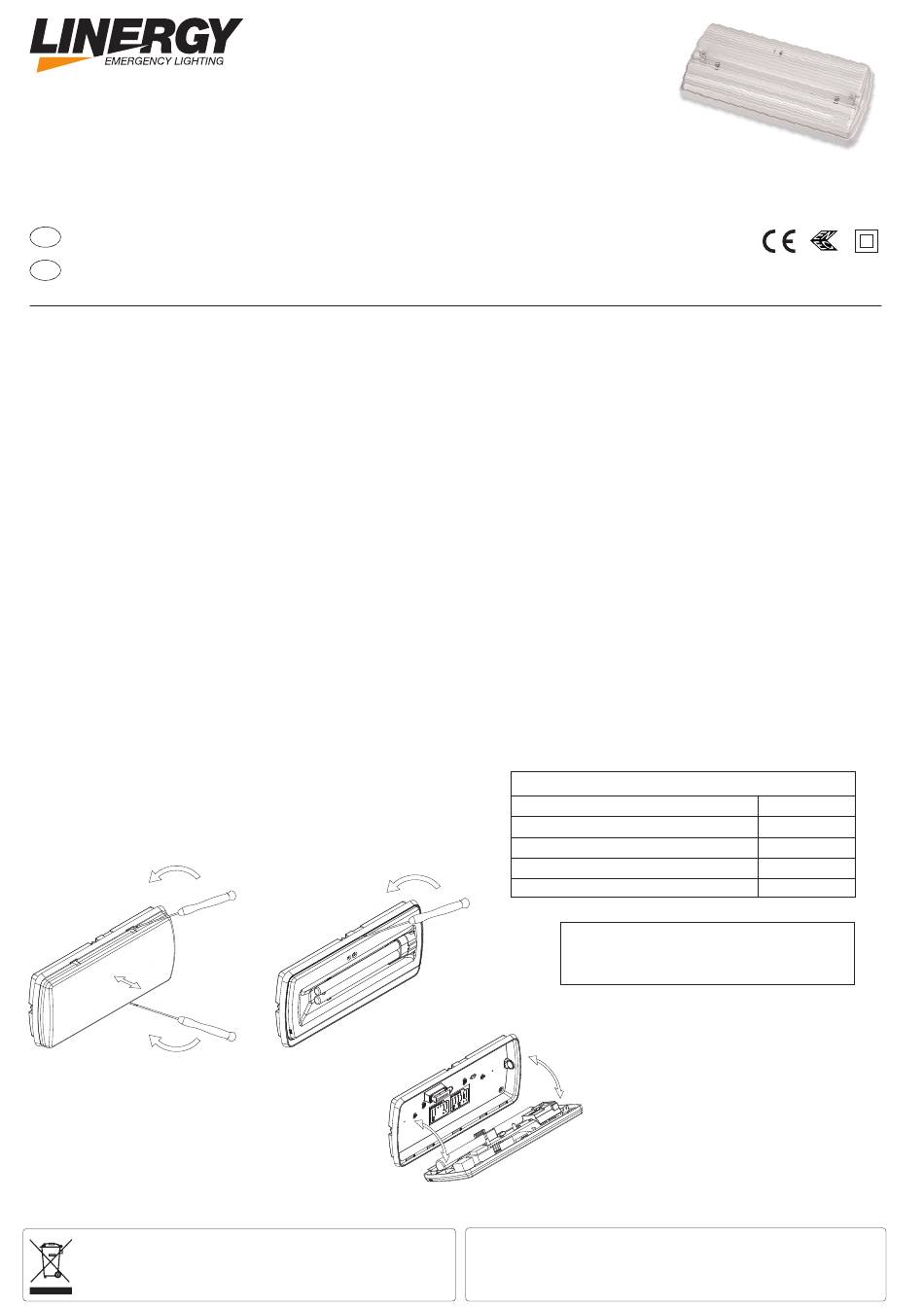

1) Rimuovere il diffusore facendo leva con dei cacciaviti nei punti indicati;
2) Sganciare il riflettore dalla base facendo leva con un cacciavite nel punto
indicato;
3) Forare se necessario uno dei tre possibili ingressi laterali per il cavo di
alimentazione ed applicare la base al muro tramite gli appositi fori per il
fissaggio;
4) Eseguire i cablaggi elettrici (Fig.3-4);
5) Riagganciare il riflettore alla base facendo scattare il dente;
6) Riagganciare il diffusore alla base facendo scattare i denti.
Attenzione: In caso di installazione a parete il prodotto deve essere disposto
con i led verso l'alto.
BATTERIE:
Sostituire la batteria ogni quattro anni o quando l'autonomia non è più quella
nominale. C'è uno spazio da riempire a cura dell'installatore con la data di
entrata in funzione.
Attenzione: Le batterie al Ni-Cd e Ni-MH sono inizialmente scariche, la
prima ricarica deve durare almeno 48h.
Il cassonetto barrato sull'apparecchio specifica che il prodotto deve essere consegnato ai centri di raccolta
autorizzati per un corretto smaltimento. Rivolgersi all'ufficio competente del proprio ente locale per
informazioni sulla raccolta e sui termini di legge.
The crossed out waste bin symbol indicates that the product should be taken to an authorized waste
collection centre which can dispose of it properly. For information on waste collection centres and on
current waste disposal legislation, please contact your local waste disposal authority.
STEP
APPARECCHIO DI EMERGENZA
EMERGENCY LUMINAIRE
MADE IN ITALY
1.
2.
1.
3.
GENERAL CHARACTERISTICS:
- Indicator green Led for the presence of the power supply.
- Indicator yellow led for the inhibition mode (less the IBS models)
- Operation with rechargeable Ni-Cd and NiMH batteries.
- Constant current electronic device for the charge of the battery.
- Electrical protection device for the excessive discharge of battery.
- Possibility to be put in the stand-by mode by remote control Commander
(optional)
- Possibility to put a green signal label .
- Plastic body in accordance with the rules in force.
LED SIGNALLING:
Green Led = Recharge battery
INSTALLATION:
1) Remove the transparent cover pushing with a screwdriver;
2) Unhook the body of the lamp from the base with a screwdriver;
3) Drill if necessary one of the three possible entries for the power supply cable
and fix the base to the wall using the holes on the base;
4) Make the electric connections (Fig.3-4);
5) Hook the body to the base making release the tooth;
6) Hook the transparent cover to the base making release the tooth.
Warning: In case of wall mounting the product must be positioned with the leds
up.
BATTERIES:
It is recommended to substitute each battery every four years or when the
nominal autonomy is not guaranteed. The model and the date of production of
the battery are written on it. Fill the field with the date of the first starting (Fig.1).
Warning: The Ni-Cd and Ni-MH batteries are sold uncharged: the first
charge must be 48h long.
CARATTERISTICHE TECNICHE/TECHNICAL CHARACTERISTICS
ALIMENTAZIONE/ POWER SUPPLY
POTENZA ASSORBITA/ POWER ABSORPTION
GRADO DI PROTEZIONE/ PROTECTION DEGREE
CLASSE DI ISOLAMENTO/ INSULATING CLASS
SEZIONE DEL CAVO/ WIRE DIAMETER
LA CORNICE SE NON VIENE USATA E' POSSIBILE SMALTIRLA PRESSO I
CENTRI DI RACCOLTA DIFFERENZIATA DELLA PLASTICA DEL
PROPRIO ENTE LOCALE
FOR WHAT CONCERNS THE FRAME THAT YOU ARE NOT USING, IT
SHOULD BE DISPOSED OF AT THE RECYCLING CENTER OF YOUR CITY
3.
CONDIZIONI DI GARANZIA / WARRANTY CONDITION
La garanzia sugli apparecchi di emergenza è di 2 anni dalla data di vendita. La garanzia decade se il prodotto è stato
manomesso o riparato da personale non autorizzato LINERGY.
The warranty on the emergency luminaire is 2 years from the sales date. The warranty voids if the product has been
mishandled or repaired by personnel not authorized by LINERGY.
IP40
230 Vac - 50 Hz
03
E N 6 0 5 9 8 - 1 E N 6 0 5 9 8 - 2 - 2 2
R o H S C o m p l i a n t
230Vac - 50Hz
4VA
IP 40
II
2
0,5 - 5mm
