Linergy CRISTAL ICE Installation And Use Instruction

ISTRUZIONI PER L'INSTALLAZIONE E L'USO
I
INSTALLATION AND USE INSTRUCTIONS
UK
CARATTERISTICHE GENERALI:
- Led spia verde per presenza rete.
- Led spia rosso per segnalazione anomalie.
- Funzionamento con batterie ricaricabili al Ni-Cd e al
NiMH.
- Dispositivo di ricarica delle batterie a corrente costante.
- Dispositivo di protezione contro la scarica eccessiva della
batteria.
- Possibilità di messa in stato di riposo tramite il comando
remoto Commander (opzionale).
- Corpo in materiale plastico conforme alle normative
vigenti.

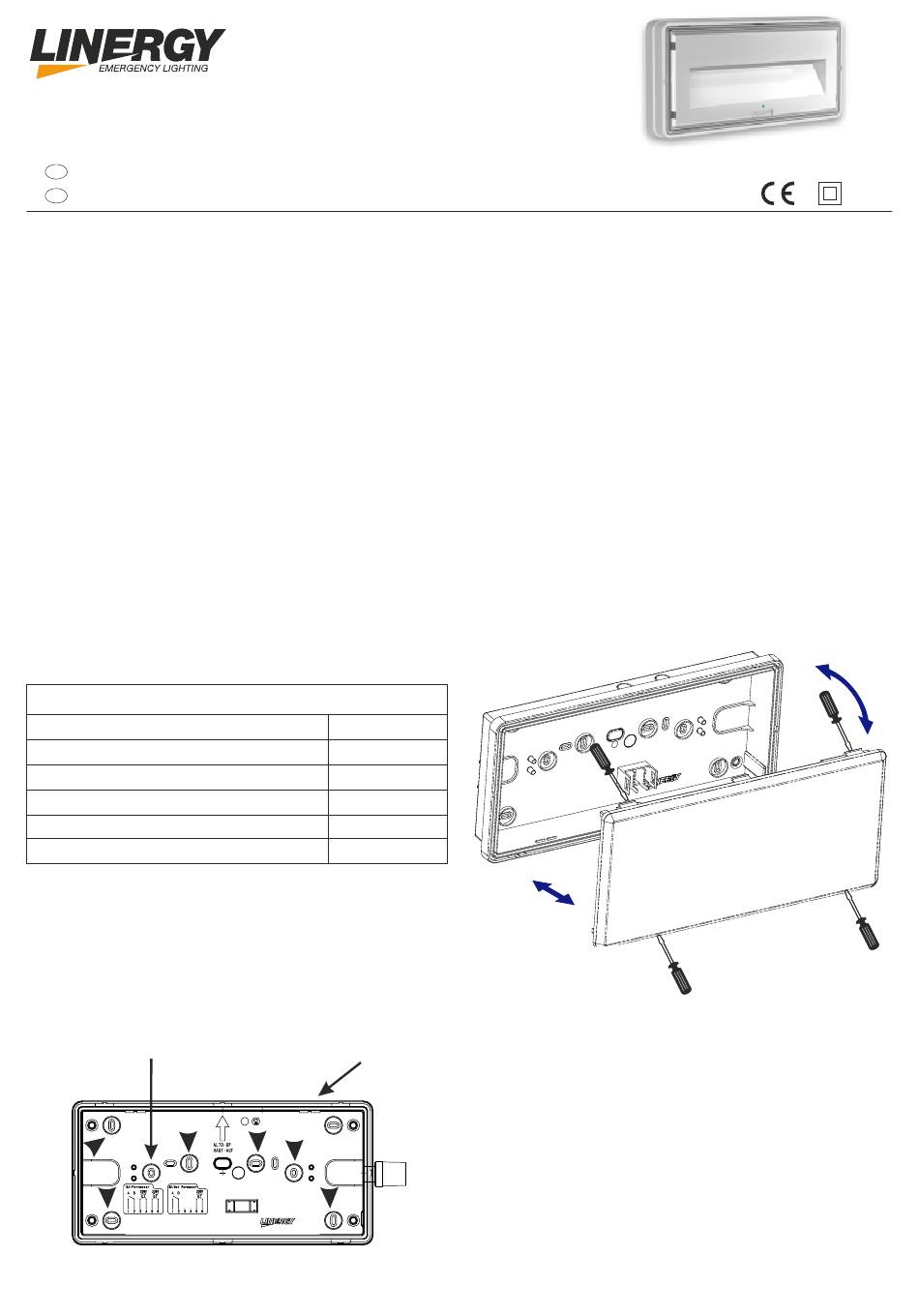

INSTALLAZIONE: (FIG.2)
-Rimuovere il diffusore trasparente e il riflettore 1 facendo
leva con
dei cacciaviti nei punti 2.
-Forare se necessario uno dei tre possibili ingressi laterali
per il cavo di alimentazione ed applicare a base 4 al muro
tramite gli appositi fori per il fissaggio.
-Eseguire i cablaggi come esposto in fig.3,4,5,6
-Riagganciare il diffusore trasparente 1 alla base 3 facendo
scattare i denti nei punti 2.
CARATTERISTICHE TECNICHE/TECHNICAL CHARACTERISTICS
ALIMENTAZIONE/ POWER SUPPLY
MASSIMA POTENZA ASSORBITA/ MAX POWER ABSORPTION
GRADO DI PROTEZIONE/ PROTECTION DEGREE
CLASSE DI ISOLAMENTO/ INSULATING CLASS
SEZIONE DEL CAVO/ WIRE DIAMETER
TEMPERATURA DI FUNZIONAMENTO/ WORKING TEMPERATURE
N.B.
inserire i tappi in dotazione negli appositi spazi laddove
viene inserito il tassello per l'installazione, al fine di per
garantire la tenuta stagna dell'apparecchio.
LINERGY SRL - Via A. De Gasperi 9 - Acquaviva Picena (AP) - ITALY - tel.0735.5974 - fax 0735.597474 - www.linergy.it - info@linergy.it - ISTCIET Ver.2.0

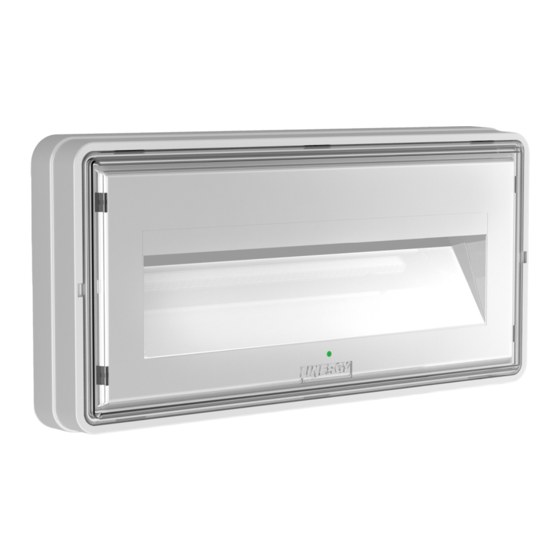

CRISTAL ICE
ENERGY TEST - SPY SYSTEM
APPARECCHIO DI EMERGENZA
EMERGENCY LUMINAIRE
MADE IN ITALY
230Vac 50-60Hz
14,1W
IP65
II
2
0,5 ÷ 5mm
da -30°C a +40°C
N.B.
In order to ensure the watertight integrity
of the fitting insert the covers coming with the product
in the reserved places where the screws anchors are
inserted.

GENERAL CHARACTERISTICS:

- Indicator green Led for the presence of the power supply.
- Indicatore red Led for the warnings signallings.
- Operation with rechargeable Ni-Cd and NiMH batteries.
- Constant current electronic device for the charge of the
battery.
- Electrical protection device for the excessive discharge of
battery.
- Possibility to be put in the stand-by mode by remote
control Commander (optional)
- Plastic body in accordance with the rules in force.
INSTALLATION: (FIG.2)
-Remove the transparent cover and the reflector 1 pushing
with a screwdriver
in the points 2.
-Drill if necessary one of the three possible entries for the
power supply cable and fix the base 4 to the wall using the
holes on the base.
-Make the connections as shown on fig.3,4,5,6.
-Hook the transparent cover 1 to the base 4 making release
the tooth on points 2.
2.
INSERIRE IL RACCORDO
IN DOTAZIONE PER GARANTIRE
LA TENUTA STAGNA.
INSERT THE IP65 CONNECTOR
SUPPLIED TO ENSURE THE WATER-
TIGHT INTEGRITY OF THE FITTING.
IP65
3.
1.
Fig.2
2.
2.
2.
