Linergy SELFIE Instructions For Installation And Use

MADE IN ITALY
ISTRUZIONI PER L'INSTALLAZIONE E L'USO
I
INSTRUCTIONS FOR INSTALLATION AND USE
UK

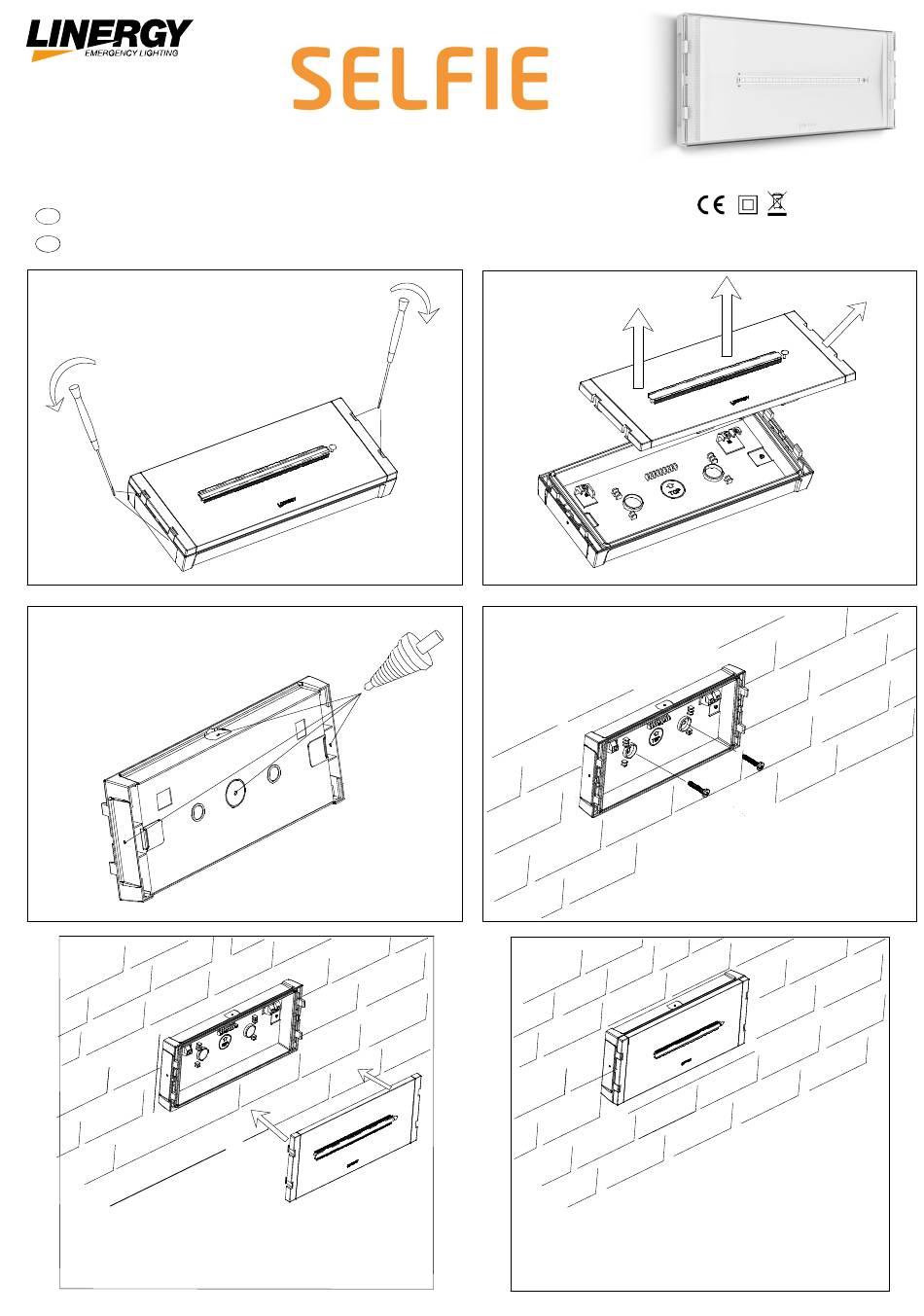

1.SGANCIARE
IL RIFLETTORE NEI PUNTI INDICATI
3.EFFETTUARE UN FORO NEL PUNTO SCELTO PER
L' INGRESSO CAVI.
3.MAKE A HOLE IN THE POINT SELECTED
FOR CABLE ENTRY
6. AGGANCIARE IL RIFLETTORE SULLA BASE CENTRANDO
LA MORSETTIERA CON LA SCHEDA ELETTRONICA.
6. ATTACH THE REFLECTOR TO THE BASE ALIGNING THE
TERMINAL BLOCK WITH THE ELECTRONIC BOARD

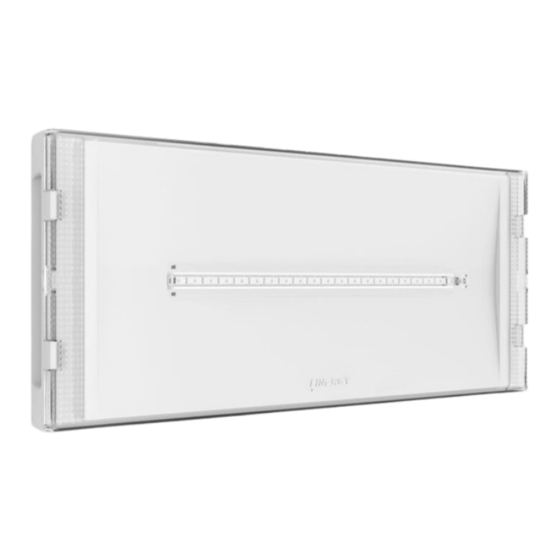

APPARECCHIO DI EMERGENZA
EMERGENCY LUMINAIRE
1.UNLOCK THE REFLECTOR
AS SHOWN IN THE PICTURE
1.SOLLEVARE IL RIFLETTORE
4.FISSARE AL MURO LA BASE DELLA
LAMPADA CON TASSELLI STANDARD
4.FIX THE BASE TO THE WALL USING
STANDARD DOWELS
5. MAKE THE ELECTRICAL WIRING AS
SHOWN IN THE SCHEME
PRODOTTO INSTALLATO.
INSTALLED PRODUCT.
230 Vac - 50 Hz
IP 42
EN 60598-1 EN 60598-2-22
R o H S C o m p l i a n t
2.LIFT THE REFLECTOR
5.EFFETTUARE I COLLEGAMENTI
ELETTRICI SULLA MORSETTIERA
COME MOSTRATO NELLO SCHEMA
DI COLLEGAMENTO
