D+H Downloads

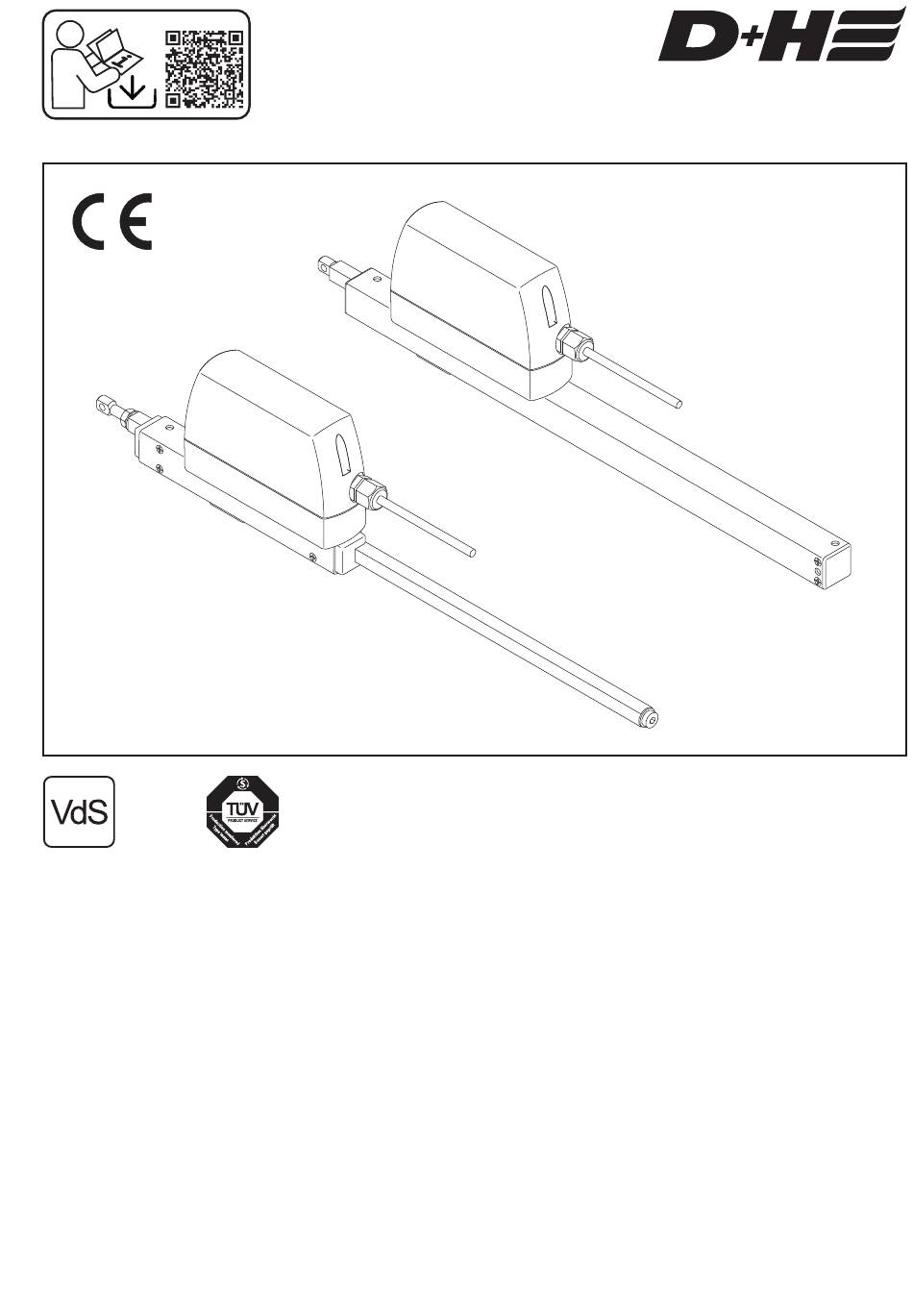

Ausführung ohne Tubus (Option "-OT") /
Version without tube (option "-OT") /
Version sans tube (option "-OT") /
Modelo sin tubo (opción "OT")
Konsolensätze bitte separat bestellen /
Please order bracket sets separately /
Prière de commander séparément les kits de consoles /
Rogamos que pidan los juegos de fijación por separado
G 500001
B 08 11 22802 026
de Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 2
Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . 18-19
Abmessungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . . . 20
en Original instructions . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 6
Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page. . . . 18-19
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 20
fr
Notice originale. . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 10
Connexion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page. . . . 18-19
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 20
es Manual original . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 14
Conexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . 18-19
Dimensiones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 20
99.824.31 1.7/11/23
ZA 35/85/105/155-BSY+(-HS)
Standard Ausführung /
Standard version /
Version standard /
Modelo estándar
Advertisement
Table of Contents
Related Manuals for D+H ZA 35-BSY+(-HS)
Summary of Contents for D+H ZA 35-BSY+(-HS)
- Page 1 D+H Downloads ZA 35/85/105/155-BSY+(-HS) Standard Ausführung / Standard version / Version standard / Modelo estándar Ausführung ohne Tubus (Option "-OT") / Version without tube (option "-OT") / Version sans tube (option "-OT") / Modelo sin tubo (opción "OT") Konsolensätze bitte separat bestellen / Please order bracket sets separately / Prière de commander séparément les kits de consoles /...
-
Page 2: Bestimmungsgemäße Verwendung
Versäumnisse bei der Einhaltung der - Betriebsspannung 24 V DC insetzbar für Öffnungen zur Rauchableitung, nachfolgenden Anweisungen können elektrischen D+H Euro-RWA gemäß DIN EN 12101-2 sowie Schlag, Brand und/oder schwere Verletzungen für täglichen Lüftungsbetrieb verursachen. - Nur für die Innenmontage geeignet Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. -
Page 3: Technische Daten
Technische Daten ZA 35-BSY+(-HS) ZA 85-BSY+(-HS) ZA 105-BSY+(-HS) ZA 155-BSY+(-HS) Versorgung 24 V DC, ±15% 24 V DC, ±15% 24 V DC, ±15% 24 V DC, ±15% Nenn-Strom 0,5 A (1,2 A) 1,0 A (2,0 A) 1,2 A (2,2 A) 1,4 A (2,5 A) Nenn-Kraft 300 N... - Page 4 Einbaubeispiele Unkritische Lastverteilung Kritische Lastverteilung schwerer Dreieckspyramide* Pyramide* Fensterflügel Lichtkuppel * Bei kompletten Anheben der Pyramide/Lichtkuppel ist wegen der zu erwartenden seitlichen Windlast eine bauseitige Führung notwendig! Motor umsetzen Montagehinweise 1. Zahnstange 10 ... 20 mm ausfahren. - Der Schwenkraum des Antriebes muss über den Antrieb Spannungsfrei schalten! gesamten Hubbereich frei gehen.
-
Page 5: Störungssuche
Sichtprüfung bei werkseitig konfigurierten Sets: Zustand durchführen. Die Inspektion und Wartung hat Es darf nur ein Main Antrieb vorhanden sein. gemäß den D+H-Wartungshinweisen zu erfolgen. Es Der Main hat, entsprechend der Anzahl der dürfen nur original D+H-Ersatzteile verwendet werden. Gesamtantriebe, die höchste Adressierung. - Page 6 - Operating voltage 24 V DC - Useable for smoke ventilation, D+H Euro-SHEV Save all warnings and instructions for future according to DIN EN 12101-2 as well as daily reference.
-
Page 7: Technical Data
Technical data Type ZA 35-BSY+(-HS) ZA 85-BSY+(-HS) ZA 105-BSY+(-HS) ZA 155-BSY+(-HS) Power supply 24 V DC, ±15% 24 V DC, ±15% 24 V DC, ±15% 24 V DC, ±15% Nominal current 0,5 A (1,2 A) 1,0 A (2,0 A) 1,2 A (2,2 A) 1,4 A (2,5 A) Nominal force 300 N... - Page 8 Mounting examples Uncritical load distribution Critical load distribution Triangular pyramid * Domelight Pyramid * Weighty wing * Guiding device required by customer in case of complete lift-off of pyramid/domelight, because of possible lateral load due to wind pressure! Shifting of Motor Mounting informations 1.
-
Page 9: Troubleshooting
Inspection and maintenance Only one main drive is allowed. The main always has to be carried out according to D+H maintenance has the highest addressing of all the drives; this notes. Only original D+H spare parts may be used. - Page 10 - En cas de montage à l'extérieur, utiliser l'option «W»! Etendue de livraison - Uniquement utiliser des pièces d'origine D+H non modifiées - Respecter la notice de montage du kit de console Motorisation avec câble silicone de 2,5 m. En Respecter les indications figurant sur l'étiquette...
-
Page 11: Caractéristiques Techniques
Caractéristiques techniques Type ZA 35-BSY+(-HS) ZA 85-BSY+(-HS) ZA 105-BSY+(-HS) ZA 155-BSY+(-HS) Alimentation 24 V DC, ±15% 24 V DC, ±15% 24 V DC, ±15% 24 V DC, ±15% Courant nominale 0,5 A (1,2 A) 1,0 A (2,0 A) 1,2 A (2,2 A) 1,4 A (2,5 A) Force nominale 300 N... - Page 12 Exemples d'installation Distribution du poids non critique Distribution du poids critique Coupole d'éclairage Triangulaire pyramide Pyramide Vantail lourde zénithal * En cas de levage intégral de la pyramide / de la coupole d'éclairage zénithal, veiller à un guidage de sécurité pour prévenir aux sollicitations par le vent (rafales de vent) ! Le moteur transposer Informations sur le montage...
-
Page 13: Dépannage
Un seul moteur principal (Main) peut être présent. doivent être effectués dans le respect des consignes Le moteur principal (Main) dispose de la plus de D+H. Seules des pièces de rechange D+H élevée adresse, conformément au nombre total de moteurs. L'adresse figure sur la plaque d'origine peuvent être employées. -
Page 14: Utilización Reglamentaria
- Tensión de servicio 24 V DC - Se puede utilizar en aperturas de extracción de siguientes, ello puede ocasionar una descarga humos, D+H Euro-SVHC conforme a la norma eléctrica, un incendio y/o una lesión grave. DIN EN 12101-2, así como para la ventilación... -
Page 15: Datos Técnicos
Datos técnicos Tipo ZA 35-BSY+(-HS) ZA 85-BSY+(-HS) ZA 105-BSY+(-HS) ZA 155-BSY+(-HS) Alimentación 24 V DC, ±15% 24 V DC, ±15% 24 V DC, ±15% 24 V DC, ±15% Corriente nominal 0,5 A (1,2 A) 1,0 A (2,0 A) 1,2 A (2,2 A) 1,4 A (2,5 A) Fuerza nominal 300 N... - Page 16 Ejemplos de montaje Distribución de carga no crítica Distribución de carga crítica Hoja de ventana Claraboya Pirámide triangular* Pirámide* pesada * En caso de elevación completa de la pirámide/claraboya será necesario un guiado de seguridad por la posible carga lateral de viento (a suministrar por el propietario). Invertir de suministro Instrucciones de montaje 1.
-
Page 17: Localización De Averías
(Sub) están numerados en orden decreciente. trabajos de reparación serán realizados exclusivamente Ejemplo: en un grupo formado por dos motores por D+H. Elimine cualquier tipo de suciedad con un paño existe un motor principal Main 2 (M2) un motor seco y suave. - Page 18 Anschluss / Connection / Connexion / Conexión Aderbelegung Stecker / Pin Assignment / Brochage des fiches / Asignación de cables Standard / Option / Opción Option / Opción Estándar -BRV -SGI WH (Mot. a) WH (Mot. a) WH (Mot. a) BN (Mot.
- Page 19 **** Kabel gemäß D+H Kabelverlegetabelle (Siehe Gebrauchsanleitung der Zentrale) / Cable acc. to D+H table for layout of cables (see instructions for use of control panel) / Câble selon le tableau de pose de câbles D+H (cf. le mode d'emploi de la centrale) /...
- Page 20 : +49 40-605 65 : +49 40-605 65 254 E-Mail: info@dh-partner.com www.dh-partner.com © 2023 D+H Mechatronic AG, Ammersbek Technische Änderungen vorbehalten / Rights to technical modifications reserved / Sous réserve de modifications techniques / Derecho reservado a modificaciones técnicas. 99.824.31 1.7/11/23...
