American Standard INAX AC-959VAN Installation Manual

Download this manual

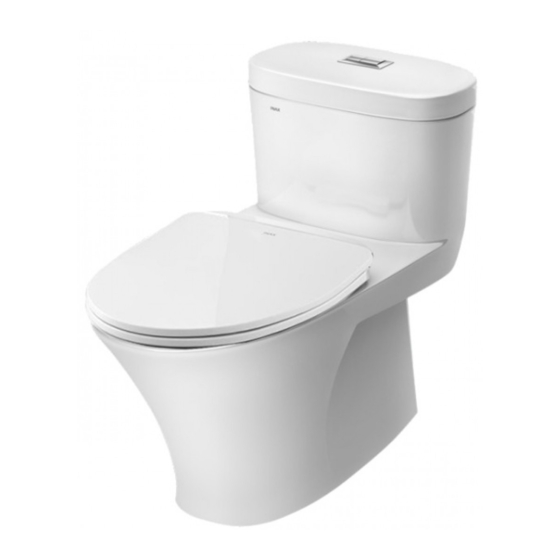

Bàn cầu một khối/ One piece toilet

HƯỚNG DẪN LẮP ĐẶT VÀ SỬ DỤNG/

INSTALLATION MANUAL

AC-959VAN

AC-959VAN-2

Xin cảm ơn Quý khách hàng đã tin dùng sản phẩm thiết bị vệ sinh INAX. Hãy đọc kỹ hướng dẫn lắp đặt để lắp đặt đúng. Kiểm tra, vận hành

thử sau lắp đặt. Trao hướng dẫn lắp đặt và sử dụng này cho khách hàng và giải thích cho khách hàng phương thức vận hành./

Thank you for selecting INAX sanitary ware. Please read these instructions carefully to ensure this product is installed properly and test

the product after installation. Customers are provided with this installation instruction and explanation of how the product works.

Thị trường nội địa/ Domestic

A-703-8

757

Chi tiết phụ kiện/ Detail parts

AC-959VN

Thị trường xuất khẩu/ Export

Bản vẽ lắp đặt/ Installation drawing

470

A-703-8

Ống thải chờ Ø110

Drainage pine Ø110

300

- 1 -

ISO 9001:2015

ISO 14001:2015

AC-959VN-2

380

Đơn vị : mm

Unit: mm

Page 1 Bàn cầu một khối/ One piece toilet HƯỚNG DẪN LẮP ĐẶT VÀ SỬ DỤNG/ INSTALLATION MANUAL AC-959VAN AC-959VAN-2 ISO 9001:2015 ISO 14001:2015 Xin cảm ơn Quý khách hàng đã tin dùng sản phẩm thiết bị vệ sinh INAX. Hãy đọc kỹ hướng dẫn lắp đặt để lắp đặt đúng. Kiểm tra, vận hành thử...
Page 2 PREPARE WATER SUPPLEMENT PIPE AND DRAINAGE PIPE MARK TRAP WAY OUTLINE AND DRILLING POSITION Ø Ø DRILL TRAP WAY HOLES AND FIX PLASTIC PILL INSTALL THE WAX RING Ø Ø Ø110 INSTALL S-TRAP ON DRAIN PIPE INSTALL TOILET ON TRAP WAY INSTALL THE T-VALVE TIGHTEN SCREWS AND APPLY WHITE CEMENT OR SILICONE Screw...
Page 3 Neutral detergents, Soft brushes Detergent with polishing powder, Strong Polishing Strong strong alkaline & acidic, brushes Neutral Acidic Alkaline alkaline Powder Acidic with abrasion Detergents for famillies Detergents Industry - 3 -...
Page 4 SAFETY PRECAUTIONS - Read the instructions carefully before beginning. - Cautions and notes below if not complied may lead to serious damange. Therefore, please follow strictly. - After finishing installation, check out whether the facility operates properly or not. - If possible, customer should to keep this instruction as reference in the future. CHÚ...

Inax ac-959van-2
