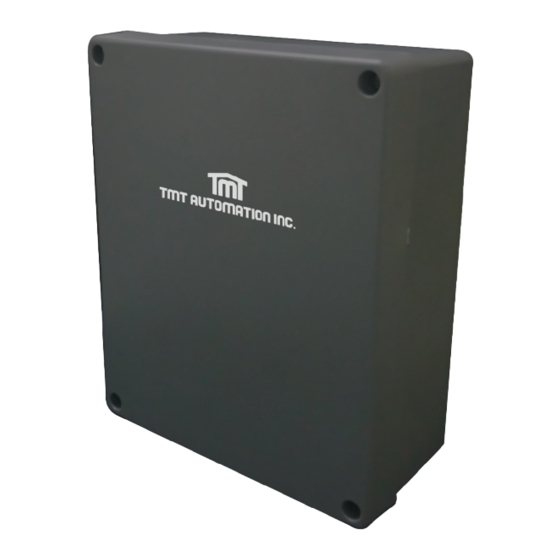

TMT Automation CB236 Manual

Control box for cilfford
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CB236 and is the answer not in the manual?

Questions and answers

Related Manuals for TMT Automation CB236

Summary of Contents for TMT Automation CB236

  • Page 2: Table Of Contents

    Contents I. Control Board Setup …………………………………………… 1. Push/Pull Switch ………………………………………………… 2. APP Override Switch ………………………………………… 3. Stall Force Dial ………………………………………………… 4. Autoclose Dial …………………………………………………… 5. Electrical Connection Specifications …………………… Accessories ………………………………………………………… II. Pairing Remotes ………………………………………………… 1. Using Factory Remotes ……………………………………… 2.

  • Page 3: Control Board Setup

    I. Control Board Setup Before attempting to set up the control board, always make sure that the power switch is turned OFF. Below is a diagram of the control board. 1. Push/Pull Switch The PUSH/PULL DIAL controls the direction in which the gates open. If you have set your gates to being PUSH-to-OPEN, set the dial to the OFF position;...

  • Page 4: Autoclose Dial

    STALL FORCE We recommend you set the stall force in accordance with the conditions at hand. If you live in an area with high winds or debris that may affect the travel of your gate, you can increase the stall force as needed.

  • Page 5: Pairing Remotes

    II. Pairing Remotes 1. Using Factory Remotes To pair the factory remotes that comes with the kit, follow the instructions below: 1. Make sure that the control board is properly powered: the batteries should be connected and have sufficient voltage. (LED2 should stay on) 2.

  • Page 6: Connecting Other Controllers

    3. Connecting with Other Controllers Our control board uses a 433 MHz RF receiver. It offers limited compatibility with other remotes that use 433 MHz bandwidth. 4. System Learning Using the Controller 1. First, you must first pair at least 1 remote control 2.

  • Page 7: System Reset Via Remote

    7. System Reset Via Remote The remote is capable of resetting the system. To do this, you can hold Button 3 and Button 4 simultaneously for 10 seconds. When the system is restored to the factory setting, the POWER LED will flash for 5 seconds before returning into the blinking state to indicate that system learning has yet to be completed.
  • Page 8 F8-0 Function off F8-1 2(Default setting) F8-2 F8-3 F8-4 Time gap b/w two gates F8-5 (Opening) F8-6 F8-7 F8-8 F8-9 F9-0 Function off F9-1 2(Default setting) F9-2 F9-3 F9-4 Time gap b/w two gates (Closing) F9-5 F9-6 F9-7 F9-8 F9-9 F10-0 Function off(Default setting) F10-1...
  • Page 9 99.5% travel overcurrent reverse , the last 0.5% travel overcurrent F12-1 stop, reverse speed is the parameter set by deceleration speed 95% travel overcurrent reverse , the last 5% travel overcurrent stop, F12-2 reverse speed is the parameter set by deceleration speed 90% travel overcurrent reverse , the last 10% travel overcurrent stop, F12-3...
  • Page 10 F15-0 0 (Default setting) F15-1 Overcurrent F15-2 sensitivity F15-3 F15-4 F15-5 F16-0 Function OFF O p e n / S t o p / C l o s e / S t o p F16-1 (Default setting) F16-2 Open/Stop/Close A Button F16-3 Pedestrian Mode F16-4...
  • Page 11 Safety Device Logic • FB PH1 Functions Parameters Function Gate status Reaction FB-0 PH1 Function off No function No function (Default setting) Gate fully close Not allow to open Gate fully open Not allow to close FB-1 Photocell -Close Stop during cycle Not allow to open/close Closing phase Open...
  • Page 12 Setting Function Parameters Description FD-0 No function Pedestrian Mode FD-1 On (Default setting) Standard Mode(Default FE-0 setting) Function Mode FE-1 Condominium Mode Stander gate opening FF-0 (Default setting) Release gate tension before Latch release mode FF-1 opening(Gate reversing for 0.25s) FG-1 Single gate Dual / Single gate...
  • Page 13 SE Terminal Function OFF FL-0 (Default setting) When gates closing , it will FL-1 stop when SE terminal is triggered. When gates closing , it will SE Terminal Function FL-2 reverse for 2 sec when SE terminal is triggered. When gates closing , it will reverse to fully open FL-3 position when SE terminal is...

  • Page 14: Troubleshooting

    Troubleshooting 1. What Happens if the LED is lighting up? a. The POWER LED will light up if the control board is properly connected to a power supply, this can be both the AC adapter and solar panels. If the POWER LED is not lighting up, it means that you did not connect the power supply properly.
  • Page 15 5. If I change some of the setting on the app while the APP OVERRIDE dial is set to ON, what will happen when I switch the dial to APP OVERRIDE to OFF? It depends on the variable. If the variable is included on the control board, then once APP OVERRIDE is turned off, then the variable will go back to the settings on the control board.
  • Page 18 Contents I. Configuración de la Tarjeta de Control …………………… 1. El dial de Empujar/Tirar ……………………………………… 2. Interruptor de Control por la APP ……………………… 3. Botón Giratorio de Fuerza ………………………………… 4. Botón Giratorio de Auto-cierre ……………………… 5. Especificaciones de Conexión Eléctrica ……… Accesorios …………………………………………………………...

  • Page 19: Configuración De La Tarjeta De Control

    I. Configuración de la Tarjeta de Control Antes de intentar configurar la placa de control, asegúrese siempre de que el interruptor de alimentación esté APAGADO. A continuación, se muestra el diagrama de la tarjeta. 1. El DIAL de EMPUJAR/TIRAR El DIAL de EMPUJAR/TIRAR controla la dirección en la que se abren las puertas. Si ha configurado sus puertas para abrirse EMPUJANDO (Push-to-Open), coloque el dial en la posición OFF;...

  • Page 20: Botón Giratorio De Auto-Cierre

    BOTÓN DE FUERZA Recomendamos ajustar la fuerza de acuerdo a las condiciones actuales. Si vive en un área con vientos fuertes o escombros que puedan afectar el movimiento de su puerta, puede aumentar la fuerza según sea necesario. NOTA: Cumpliendo con las normas de seguridad vigentes, incluso si establece la fuerza de parada en el máximo, la puerta aún se detendrá...

  • Page 21: Sincronizar Controles Remotos

    II. Sincronizar Controles Remotos 1. Utilizando Controles de Fábrica Para emparejar los controles remotos de fábrica que vienen con el kit, sigue las instrucciones a continuación: 1. Asegúrate de que la placa de control esté correctamente alimentada: las pilas deben estar conectadas y tener suficiente voltaje.

  • Page 22: Conexión De Otros Controles

    3. Conexión de Otros Controles Nuestra placa de control utiliza un receptor de RF de 433 MHz. Ofrece una compatibilidad limitada con otros mandos a distancia que utilizan un ancho de banda de 433 MHz. 4. Aprendizaje del Sistema Usando el Control 1.

  • Page 23: Restablecer El Sistema Mediante El Control Remot

    7. Restablecer el Sistema Mediante el Control Remoto El control remoto es capaz de restablecer el sistema. Para hacer esto, puedes mantener presionados simultáneamente los Botones 3 y 4 durante 10 segundos. Cuando el sistema se restablece a la configuración de fábrica, el LED de ALIMENTACIÓN parpadeará durante 5 segundos antes de volver al estado intermitente para indicar que aún no se ha completado el aprendizaje del sistema.
  • Page 24 F8-0 Función desactivada F8-1 Configuración predeterminada F8-2 F8-3 F8-4 Intervalo de tiempo F8-5 entre dos puertas (apertura) F8-6 F8-7 F8-8 F8-9 F9-0 Función desactivada F9-1 Configuración predeterminada F9-2 F9-3 Intervalo de tiempo F9-4 entre dos puertas F9-5 (cierre) F9-6 F9-7 F9-8 F9-9 Función desactivada...
  • Page 25 99.5% del recorrido retrocede por sobrecorriente, el último 0.5% del recorrido F12-1 detiene la sobrecorriente, la velocidad de retroceso es el parámetro establecido por la velocidad de desaceleración. 95% del recorrido retrocede por sobrecorriente, el último 5% del recorrido F12-2 detiene la sobrecorriente, la velocidad de retroceso es el parámetro establecido por la velocidad de desaceleración.
  • Page 26 F15-0 Configuración predeterminada F15-1 Sensibilidad de F15-2 sobrecorriente F15-3 F15-4 F15-5 F16-0 Función desactivada Abrir/Detener/Cerrar/Detener F16-1 Configuración predeterminada F16-2 Abrir/Detener/Cerrar Botón A F16-3 Modo Peatón F16-4 Abrir F16-5 Detener F16-6 Cerrar F17-0 Función desactivada F17-1 Abrir/Detener/Cerrar/Detener F17-2 Abrir/Detener/Cerrar Modo Peatón Botón B F17-3 Configuración predeterminada...
  • Page 27 Lógica del dispositivo de seguridad • Funciones de FB PH1 Parámetros Función Estado de la puerta Reacción Sin función FB-0 PH1 Función desactivada Sin función (Configuración predeterminada) Puerta completamente cerrada No permitido abrir Puerta completamente abierta No permitido cerrar FB-1 Fotocelda - Cierre Detener durante el ciclo No permitido abrir/cerrar...
  • Page 28 Setting Function Parameters Description FD-0 Sin función Modo Peatón Activado FD-1 (Configuración predeterminada) Modo Estándar FE-0 (Configuración predeterminada) Modo de Función FE-1 Modo Condominio Apertura estándar de la puerta (Configuración FF-0 Modo de liberación del predeterminada) cerrojo Libere la tensión de la puerta antes de abrir FF-1 (Inversión de la puerta durante 0.25 segundos) FG-1...
  • Page 29 Función de terminal SE DESACTIVADA FL-0 (Configuración predeterminada) FL-1 Cuando las puertas se cierran, se detendrán Cuando las puertas se están cerrando, se FL-2 invertirán durante 2 segundos cuando se Función de terminal SE active el terminal SE. Cuando las puertas se están cerrando, se FL-3 invertirán hasta la posición completamente abierta cuando se active el terminal SE.

  • Page 30: Solución De Problemas

    Solución de Problemas 1. ¿Qué sucede si el LED está encendido? a. El LED de POWER se iluminará si la placa de control está correctamente conectada a una fuente de alimentación, ya sea el adaptador de CA o los paneles solares. Si el LED de POWER no se enciende, significa que no has conectado la fuente de alimentación correctamente.
  • Page 31 4. ¿Qué hace el dial de ANULACIÓN DE LA APLICACIÓN? Cuando tienes el dial configurado en la posición ANULACIÓN DE LA APLICACIÓN ACTIVADA, la aplicación Chow! toma el control de todas las configuraciones. Sin importar cómo esté configurada la placa de control, las configuraciones de la aplicación tienen prioridad a menos que se vuelva a cambiar el dial a ANULACIÓN DE LA APLICACIÓN DESACTIVADA.
