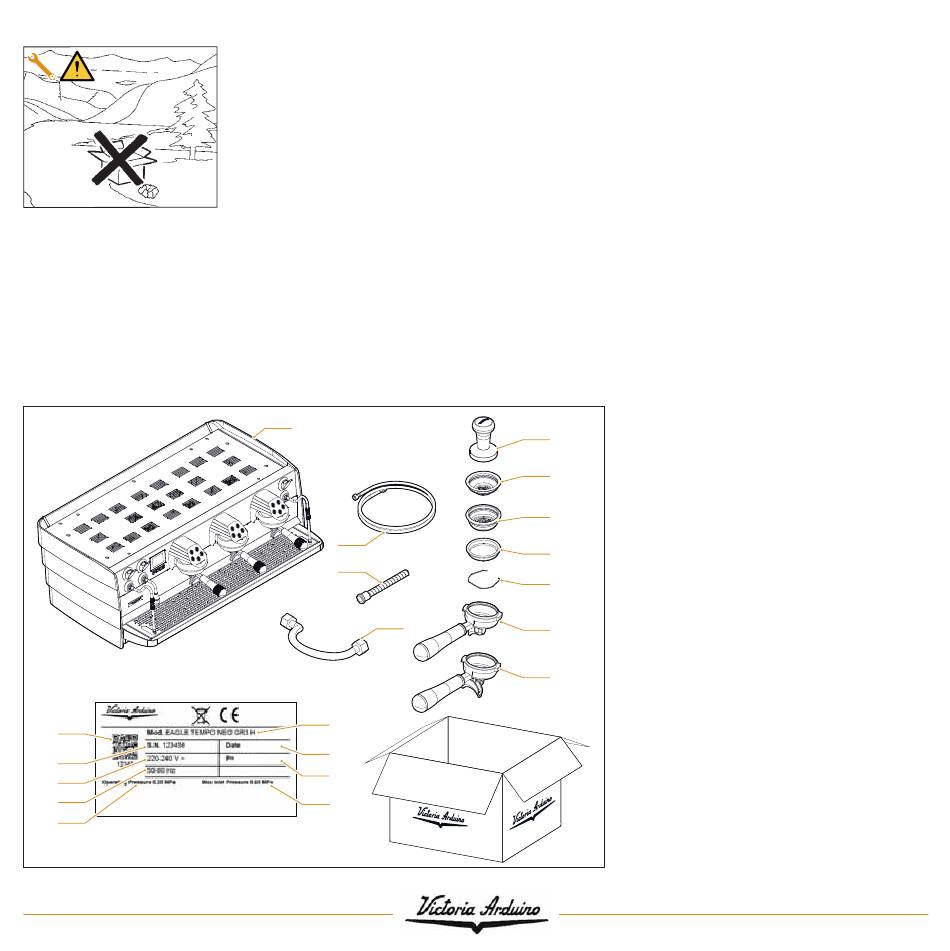

DÉBALLAGE
CONTRÔLES DES CONTENUS
Au moment de la réception de la caisse, vérifier que l'emballage soit intègre et visuellement intact.
L'emballage doit contenir le manuel d'instructions et l'équipement.
En cas de dommages ou d'anomalies, contacter le concessionnaire de zone.
Pour toute communication, indiquer toujours le numéro de série de la machine.
La communication doit être effectuée dans les 8 jours suivant la réception de la machine.
A
B
C
D
E
22
Après avoir retiré la machine de la palette ou de sa caisse, n'abandonner pas
l'emballage dans l'environnement.
1
11
10
9
F
G
7400 W
H
I
1 Machine (image illustrée à titre d'exemple)
2 Presse-café
2
3 Filtre simple
4 Filtre double
3
5 Filtre aveugle
6 Ressort
7 Support pour filtre café simple
4
8 Support pour filtre café double
9 Tube chargement (L = 500 mm)
5
10 Tube déchargement
11 Tube chargement (L = 1500 mm)
6
A QR Code
7
B Numéro de série
C Alimentation électrique
D Fréquence
8
E Pression de fonctionnement du réseau d'eau
F Modèle et version
G Date de fabrication
H Puissance
I Pression maximale du réseau d'eau
