Lifetime QUICK ADJUST II Assembly Instructions Manual page 26

 SECTION 4 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED /
4.3

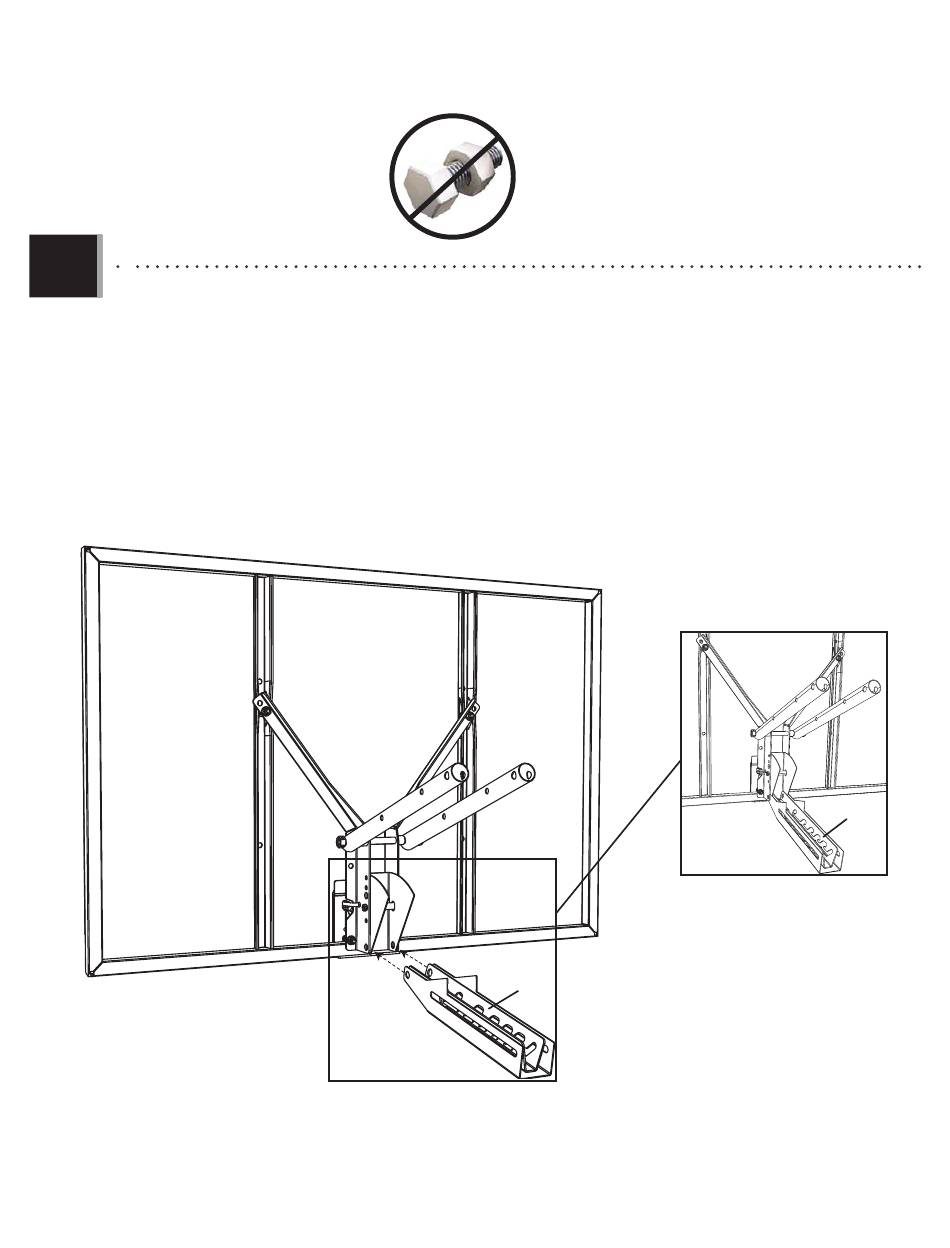

• Place the Dunk Latch (BDL) within the Outer Guard (BDN) and align the holes at the end. Then position the Dunk Latch
and Outer Guard onto the Backboard Bracket Assembly as shown. The Dunk Latch fi ts within the Inner Guard (BDM)
and the Outer Guard fi ts between the Inner Guard and the Backboard Brackets.
• Placez le verrou de maintien du panier (BDL) dans l'élément de protection extérieur (BDN) et alignez les trous à la fi n.
Ensuite, placez le verrou de maintien du panier et l'élément de protection extérieur sur l'assemblage du support du
panneau comme illustré. Le verrou de maintien du panier s'enclenche dans l'élément de protection intérieur (BDM) et
l'élément de protection extérieur s'enclenche entre l'élément de protection intérieur et les supports du panneau.
• Coloque la estructura de soporte del tablero (BDL) dentro del protector externo (BDN) y alinee los orifi cios al fi nal.
Posteriormente, coloque la estructura de soporte del tablero y el protector externo dentro el ensamblado de los
soportes del tablero como se muestra. La estructura de soporte del tablero se ajusta dentro del protector interno (BDM) y
el protector externo se ajusta entre la protección interna y los soportes del tablero.
SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
OUTILS ET QUINCAILLERIE REQUIS
BDN
/ HERRAMIENTAS Y HERRAJE REQUERIDOS
BDL
22
AJJ AJK
BDM
BDL
BDN
