Lifetime QUICK ADJUST II Assembly Instructions Manual page 16

 SECTION 3 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED /
1/2"
(≈13 mm)
3.3

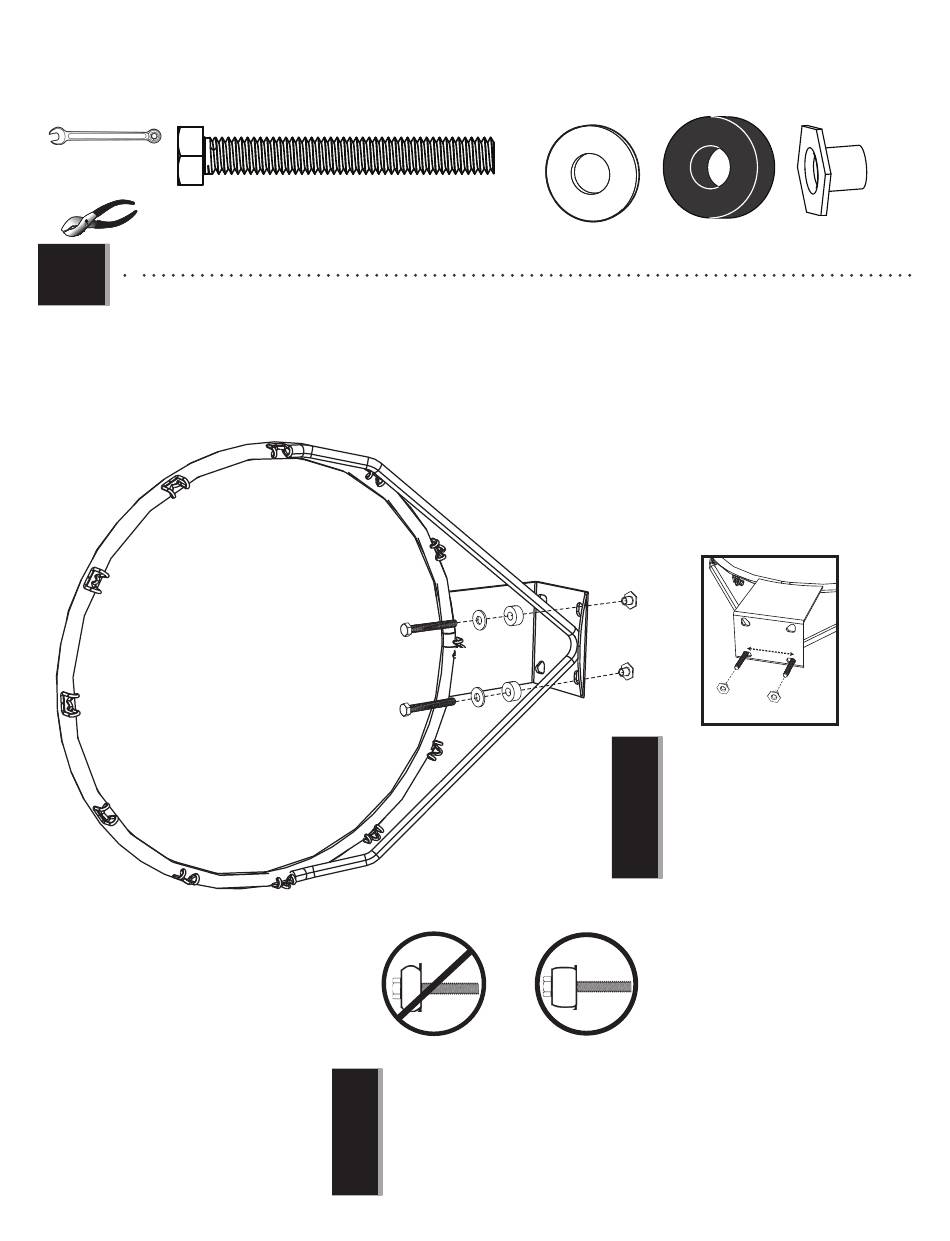

• Insert two tap bolts (ABG), two washers (ABD), and two rubber washers (ABF) through the bottom holes in the back of the rim
(ALX) as shown, and secure the hardware with two hex T-nuts (AAJ).
• Introduisez deux boulons tout fi leté (ABG), deux rondelles (ABD) et deux rondelles en caoutchouc (ABF) dans les trous
du bas à l'arrière de l'anneau (ALX), comme illustré, et fi xez les accessoires avec deux écrous à pointes à enfoncer
hexagonaux (AAJ).
• Inserte dos perno de toda rosca (ABG), dos arandelas (ABD), y dos arandelas de goma (ABF) a través de los agujeros
inferiores de la placa trasera del aro (ALX) en la forma mostrada, y asegure el conjunto con dos tuercas
hexagonales en «T» (AAJ).
ALX
SECTION 3 (SUITE)
OUTILS ET QUINCAILLERIE REQUIS
ABG (x2)
ABG
!
•
• Ne pas trop serrer les accessoires pour que les
• No ajuste en demasía las tuercas, para evitar que
/ SECCIÓN 3 (CONTINUACIÓN)
/ HERRAMIENTAS Y HERRAJE REQUERIDOS
ABD (x2)
ABD ABF
ABF
ABF
Incorrect
Correct
Do not overtighten the hardware so that the rubber
washers (ABF) bulge outward as shown.
rondelles en caoutchouc (ABF) dépassent vers
l'extérieur, comme indiqué.
las arandelas de goma (ABF) se deformen, tal como
se muestra.
16
ABF (x2)
ALX
AAJ
ABG
ABG
AAJ
AAJ
!
• Make sure that the tap bolts (AAJ) are
positioned on the outside edge of the holes
as shown.
• Vérifi ez que les boulons tout fi leté (AAJ)
sont placées sur le rebord extérieur des
trous, comme indiqué.
• Asegúrese de que los bulones de rosca entera
(AAJ) queden ubicados en la parte externa de
los agujeros, tal como se muestra.
AAJ (x2)
