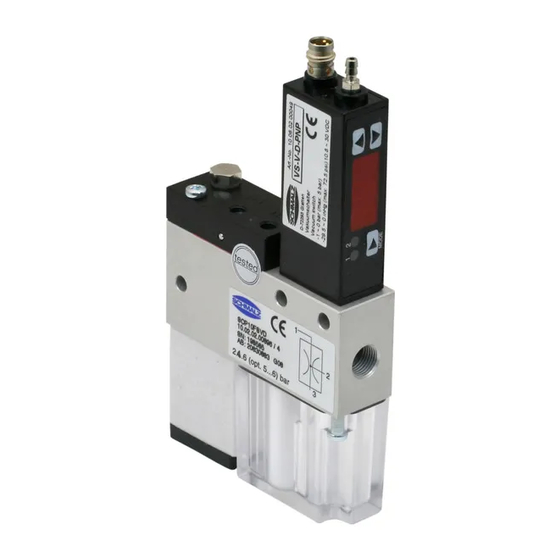

Schmalz SCP 10 Operating Instructions Manual

Handleiding ejector SCP / SMP
Operating Instructions for Ejectors SCP / SMP
30.30.01.00248-NL
Tevens geldende documenten
Handleiding
Handleiding
Handleiding
Handleiding
Handleiding
Onderhoudsinstructie
Handleiding
Handleiding
1. Technische specificaties
Werkingsprincipe: Vacuümopwekking door middel van gestuurde
perslucht met venturiwerking.
Toepassing: Het toestel is bestemd voor vacuümopwekking, d.w.z. voor
het evacueren van bijv. vacuümgrijpers met als doel het vasthouden van
lasten of het evacueren van andere elementen. Het apparaat mag worden
toegepast om lucht en andere neutrale gassen conform EN 983 te
evacueren.
Het toestel mag niet worden gebruikt voor het transport (pompen) van
vloeistoffen of granulaat.
Medium: gefilterde (SCP 10/15: max. 20 µm, SCP 20-30 en
SMP 15-30: max. 40 µm) oliehoudende of olievrije perslucht of neutrale
gassen conform EN 983.
Aanbevolen olie: olie klasse H, (HM 32/HG 32) - ISO 3498
Viscositeitsklasse: VG 32 - ISO 3448 , bijv. HYSPIN SP 32, MAGNAGLIDE
D 32 (Castrol)
Maximale bedrijfsdruk: 4 ... 6 bar
(optimale bedrijfsdruk bij ejectoringang: 5 ... 6 bar )
Montagepositie
Willekeurig. Onder bepaalde omstandigheden (stof; olie of andere
vloeistoffen aan de aanzuigkant) is het eventueel aan te raden de ejector
met het filter verticaal naar beneden te installeren.
Voedingsspanning
(Laagspanning PELV)
Elektromagnetische kleppen: +24 V DC -5 % / +10 %
Vacuümschakelaars:
Toegestaan temperatuurbereik
Omgevingstemperatuur:
Te evacueren medium:
Toegepaste materialen
Lichaam Aluminiumlegering geëloxeerd
Filterkast PC
Filterinzetstuk Poroplast (poreus PE); grootte van de
poriën 50 µm
Geluiddemper Poroplast (poreus PE)
Deksel geluiddemper POM
Bouten Staal, met zwarte chromaatlag/verzinkt
Interne onderdelen Messing; POM; roestvast staal; luminium
Pakkingen NBR
Smering Siliconenvrij
Elektromagnetische kleppen
Toestel Spanning /
tolerantie
SCP 10-15 24 V DC -5/+10%
SMP / SCP 20-30 24 V DC -5/+10%
Solenoid Valves
Unit Voltage / Tolerance Power Duty cycle Switching time on/off Manual actuation Protective circuit Status indicator Enclosure type
SCP 10-15 24 V DC -5/+10% 1.3 W
SMP / SCP 20-30 24 V DC -5/+10% 2.5 W
Status 03.2022 / Index 02
VS-V-PM
VS-V-A-EM
VS-V / VS-P / VS-P1
VS-Series
VS-D-Series
SCP / SMP
VSi V D M8-4
VSi V D M8-4
+10,8 ... 30 V DC
0 °C ... +45 °C
0 °C ... +60 °C
Vermogen Inschakel-
duur
1,3 W 100 %
2,5 W 100 %
100 %
100 %
Pagina / Page 1/17
30.30.01.00047
30.30.01.00036
30.30.01.00033
30.30.01.00031
30.30.01.00011
30.30.01.00076
30.30.01.00956
30.30.01.00997
1. Technical Data
Principle of operation: vacuum generation by means of controlled
compressed air (Venturi principle).
Application: the unit is intended for vacuum generation, i.e. for evacuation
of suction pads in order to secure loads, or for evacuation of other
containers. It may be used for removal of air or other neutral gases in
accordance with EN 983.
The unit is not intended for the transport (pumping) of liquids or granulates.
Medium: filtered (SCP 10/15: max. 20 µm, SCP 20-30 and
SMP 15-30: max. 40 µm), oily or oil-free compressed air or neutral gases
in accordance with EN 983.
Recommended oil: oil of class H, (HM 32/HG 32) - ISO 3498
Viscosity class: VG 32 - ISO 3448, such as HYSPIN SP 32, MAGNAGLIDE
D 32 (Castrol)
Permissible operating pressure: 4.....6 bar
(optimum pressure at ejector inlet: 5 ... 6 bar )
Installation orientation
Any. Under certain conditions (dust; oil or similar liquids on the inlet side) it
may be advisable to install with the filter pointing vertically downwards.
Supply voltage
(Protected extra-low voltage PELV)
Solenoid valves:
Vacuum switches:
Permissible temperature range
Ambient temperature:
Medium to be evacuated:
Materials
Body
Filter casing
Filter insert
Silencer
Silencer cover
Screws
Internal parts
Gaskets
Lubrication
Schakelduur Handbediening
aan/uit
8 ms / 10 ms Drukknop
10 ms / 12 ms Drukknop
8 ms / 10 ms Push button
10 ms / 12 ms Push button
J. Schmalz GmbH
Johannes-Schmalz-Str. 1
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: schmalz@schmalz.de
+24 V DC -5% / +10%
+10.8 ... 30 V DC
0°C ... +45°C
0°C ... +60°C
Aluminium alloy, anodised
PC
Poroplast (porous PE); pore size 50 µm
Poroplast (porous PE)
POM
Steel, black-chromated / galvanized
Brass; POM; stainless steel; aluminium
NBR
Silicone-free
Overspannings- Statusindicatie Beschermings-
beveiliging
Zenerdiode (in klep) LED - rood
Varistor (in stekker) LED - rood
LED – red
Z diode (in valve)
Varistor (in plug) LED - red
graad
IP 40 (met
stekker)
IP 65 (met
stekker)
IP 40 (with plug)
IP 65 (with plug)
