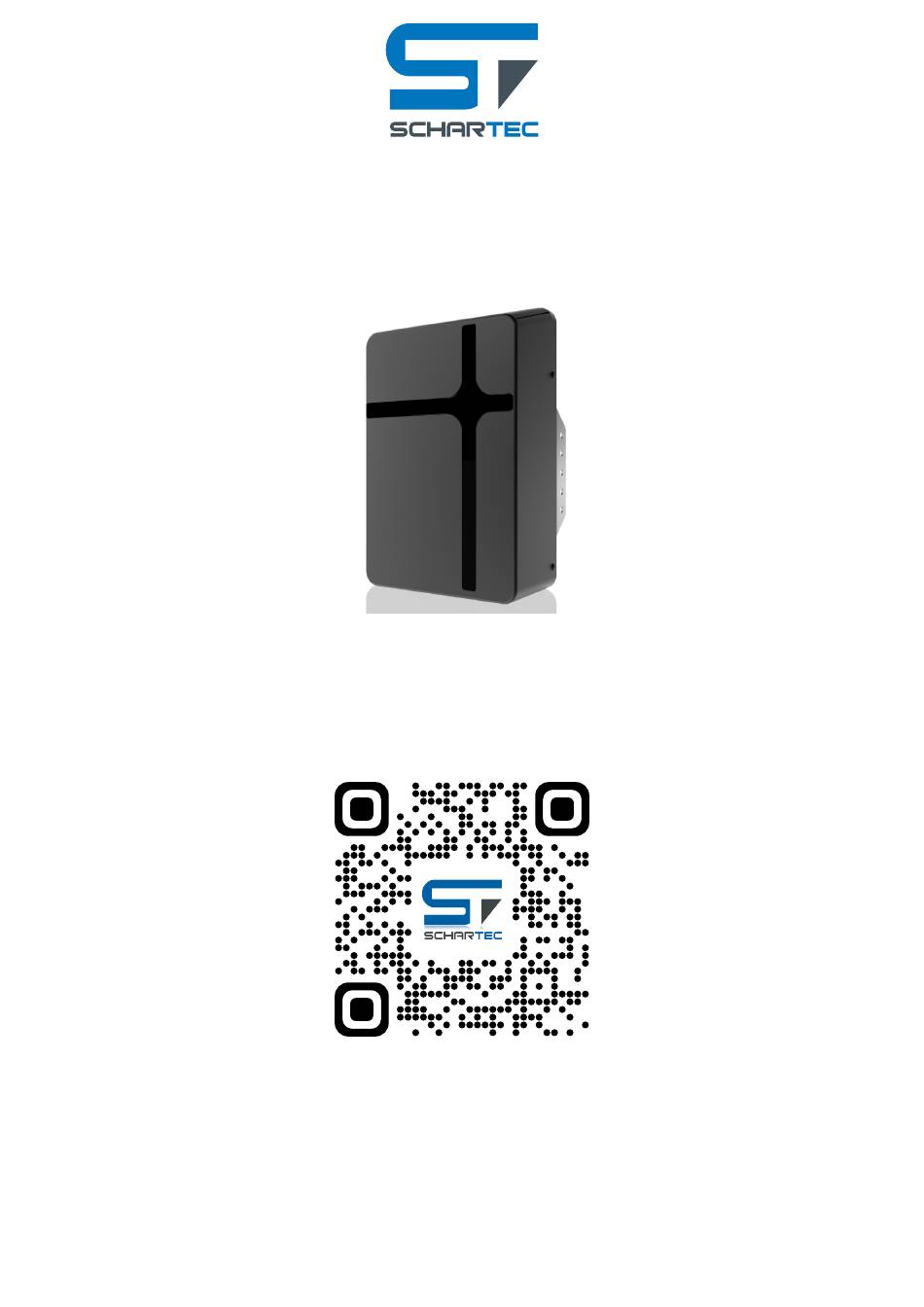

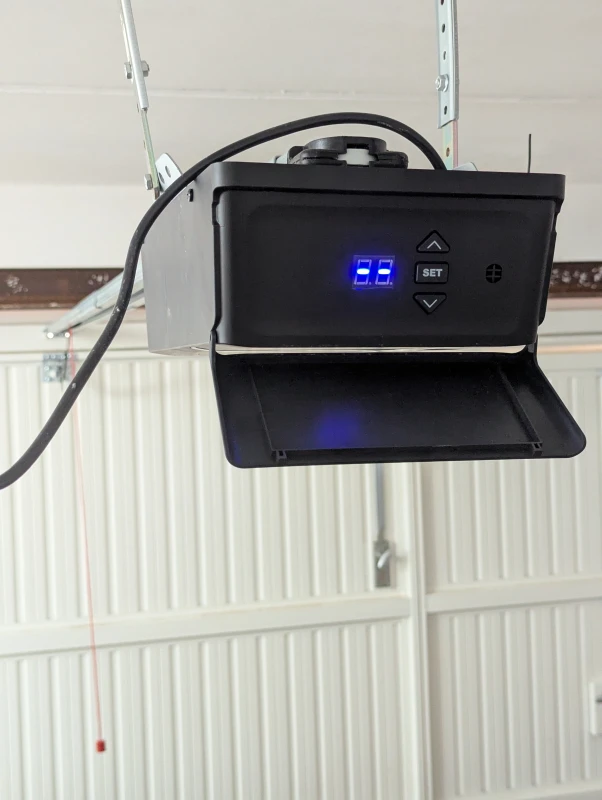

- Page 1 Schartec Prime Serie 2 Garagentorantrieb Montage und Betriebsanleitung 600 / 1000 / 1500 Scanne mich für die Videoanleitung! Scan me for the video instructions! English on Page 18 20230907MVML...
-
Page 2: Table Of Contents
Konformitätserklärung ......... 17 Sehr geehrter Kunde vielen Dank, dass Sie sich für ein Qualitätsprodukt der Marke Schartec entschieden haben. Dank unseres einzigartigen Qualitäts Management-Sys- tems, sowie einer kontinuierlichen Weiterentwicklung der Produkte erfüllen die Schartec Torantriebe die höchsten Ansprüche an Qualität und Kom- fort. - Page 3 entsprechen (230/240 V AC, 50/60 Hz). Ziehen Sie vor allen Arbeiten am Antrieb den Netzstecker. WARNUNG! Nicht geeignete Befestigungsmaterialien Die Verwendung nicht geeigneter Befestigungsmaterialien kann dazu führen, dass der Antrieb nicht sicher befestigt ist und sich lösen kann. Die mitgelieferten Montagematerialien müssen auf ihre Eignung für den vorgesehenen Montageort vom Einbauer überprüft werden. Lebensgefahr durch Handseil Ein mitlaufendes Handseil kann zur Strangulierung führen.
-
Page 4: Garantiebedingungen
7. Sicherheitseinrichtungen Sicherheitsrelevante Funktionen und Komponenten wie die automatische Kraftabschaltung, sowie der Einsatz von externen Lichtschranken wurde geprüft und entsprechen Anforderungen der EN 12453 und EN 12445 Normen. WARNUNG! Verletzungsgefahr durch nicht funktionierende Sicherheitseinrichtungen Um den Sicherheitsrücklauf (Safety-Reverse) zu prüfen, halten Sie das Tor während es zufährt mit beiden Händen an. Die Toranlage muss anhalten und den Sicherheitsrücklauf einleiten. -
Page 5: Vor Der Installation
Vor der Installation 1. Tor- und Toranlage prüfen GEFAHR! Ausgleichsfedern stehen unter hoher Spannung. Das Nachstellen oder Lösen der Ausgleichsfedern kann ernsthafte Verletzungen verursachen! Las- sen Sie zu ihrer eigenen Sicherheit Arbeiten an den Ausgleichsfedern des Tores und falls erforderlich, Wartungs- und Reparaturarbeiten nur durch einen Sachkundigen ausführen! Versuchen Sie niemals, die Ausgleichsfedern für den Gewichtsausgleich des Tores oder deren Halterungen selbst auszuwechseln, nachzustellen, zu reparieren oder zu versetzen. -
Page 6: Packungsinhalt
Packungsinhalt B B B B für Torblatt-Halterung Motorwellenhülse Wandhalterung für Wandhalterung montage für Easy-Click Tormitnehmer für U Montagehalterung Halterung montage *Befestigungsschrauben für die Torhalterung sind nicht im Paket enthalten.*... -
Page 7: Installation
Installation !!! ein ausführliches Montagevideo finden Sie mit der QR-Code auf der 1. Seite !!! Voraussetzung Zwischen den Schienen und dem Tor ist ein Abstand von 30 mm und maximal 400 mm erforderlich um den Antrieb korrekt montieren zu können. Bild 1 min. - Page 8 Befestigung der Torblatt-Halterung und Wandhalterung - Bild 6 Wandhalterung - Schließen Sie das Garagentor und messen Sie die Breite des Garagentors an der Oberkante. Markieren Sie anschließend die Mitte. Befestigen Sie nun die Wandhalterung 2-15 cm über der Oberkante des Garagentors an der Innenwand.
-
Page 9: Programmierung
Programmierung Programmierung der Endlagen (Menü 1) (Kann auch in der Schartec Smart App durchgeführt werden! Die Anleitung dazu finden Sie auf Seite 12!) Drücken und halten Sie die SET-Taste solange bis die Zahl 1 auf dem Display erscheint und lassen Sie den Knopf wieder los. - Page 10 Drücken Sie die UP-Taste um die Kraft für die Abschaltung zu erhöhen oder die DOWN-Taste um die Kraft für die Abschaltung zu verringern. Die maximale Kraft ist 3 und die minimaler Kraft ist 1. Unter verwendung die Schartec Lichschranke ST801010 ist die maximale Kraft 9. Hier- zu muss die Lichtschranke angeschlossen und aktiviert werden.
- Page 11 Hinweis: Für die Verwendung des automatischen Zulaufs wird aus Sicherheitsgründen der Anschluss einer Lichtschranke benötigt (ohne Lichtschran- ke automatischer Zulauf nicht möglich). Schließen Sie die Schartec PLS1 Lichtschranke (Art.Nr. ST801010) ordnungsgemäß an und aktivieren Sie diese Funktion in Menü 5. Sollte Menü 5 nicht aktiviert sein, dann kommen Sie aus Sicherheitsgründen nicht in Menü 4 für den automatischen Zulauf.
-
Page 12: Wifi Einstellungen
Drücken und halten Sie die DOWN-Taste bis 0 auf dem Display erscheint und lassen Sie dann los. Drücken Sie nun die UP-Taste um ins Wi- fi-Menü 1 zu gelangen. Das Display fängt an zu blinken, der Antrieb ist nun bereit mit der SCHARTEC Smart App gekoppelt zu werden. -
Page 13: Anschluss Externer Bedienelemente Und Zubehör
Anschluss Lichtschranke: Der Anschluss einer Lichtschranke erhöht die Sicherheit beim Betrieb Ihres Garagentorantriebs. HINWEIS: Der Schartec Prime Garagentorantrieb ist NUR mit der Schartec PLS1 Lichtschranke verwendbar!! Anschluss Warnleuchte: Dieser Anschluss ist für folgende Warnleuchten geeignet: 24-35V DC, max. 12 Watt, max. 500 mA. - Page 14 Sollten Sie keinen zweiten Zugang zur Garage haben, wird eine externe Notentriegelung (nicht im Lieferumfang enthalten) empfohlen um im Notfall einen Zugang zur Garage schaffen zu können.
-
Page 15: Technische Daten
Technische Daten Prime 600 Prime 1000 Prime 1500 Spannungsversorgung 230 - 240V, 50-60 Hz Max. Zugkraft 600 N 1000 N 1500 N Max. Torfläche 10 m² 14 m² 18 m² Max. Torgewicht 100 kg 140 kg 180kg Max. Torhöhe 2400 - 3500 mm Öffnungsgeschwindigkeit 200 mm / Sek 200 mm / Sek... -
Page 16: Häufige Fehler Und Behebung Cont
Display zeigt E6. Antrieb reversiert beim zu Hindernis im Schließbereich des Tores. Prüfen und Hindernis entfernen. fahren. Den Antrieb von der Spannung nehmen. Display zeigt H. Antrieb funktioniert nicht. Antrieb überhitzt. Kontaktieren Sie Ihren Schartec Händler. -
Page 17: Konformitätserklärung
EG-Konformitätserklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II, Teil 1A Schartec eine Marke der bau-shop-24 GmbH Fritz-Müller-Strasse 115 73730 Esslingen, Germany erklärt hiermit, dass die Torantriebe Prime 600 / 1000/ 1500 in Übereinstimmung mit der − Maschinenrichtlinie 2006/42/EG − Niederspannungsrichtlinie 2014/35/EU −... - Page 18 Schartec Prime Series 2 Garage door opener installation and operation manual English 600 / 1000 / 1500 Scan me for the video instructions!
-
Page 19: Important Safety Instructions
Thank you for choosing a quality product from the Schartec brand. Thanks to our unique quality management system, as well as continuous product development, Schartec garage door openers meet the highest standards of quality and comfort. We thank you for your trust and wish you much pleasure with your new Schartec garage door opener. - Page 20 WARNING! Unsuitable mounting materials The use of unsuitable mounting materials may result in the opener not being securely fastened and may come loose. The mounting materials supplied must be checked by the installer to ensure that they are suitable for the intended mounting location. Danger to life due to hand cord An entrained hand cord can lead to strangulation.
-
Page 21: Warranty Conditions
8. Inspection and maintenance The garage door opener is maintenance-free. For your own safety, however, we recommend that you have the door system inspected and serviced by an expert in accordance with the manufacturer’s instructions. An inspection or a necessary repair may only be carried out by a qualified person. Please contact your supplier for this purpose. A visual inspection can be carried out by the opener. -
Page 22: Before Installation
Before installation 1. Check door system DANGER! Balancing springs are under high tension. Adjusting or loosening the balancing springs can cause serious injuries! For your own safety, only have work on the balancing springs of the door and, if necessary, maintenance and repair work carried out by an expert! Never attempt to replace, readjust, repair or relocate the balancing springs for the door or their brackets yourself. -
Page 23: Package Contents
Package contents B B B B for door bracket Motor Shaft Sleeve for wall bracket for mounting wall bracket for mounting for straight / bent arm for U hanging bracket Easy-Click bracket *Mounting screws for door bracket not included in the package.*... -
Page 24: Installation
Installation !!! a detailed assembly video can be found with the QR code on page 1 !!! Precondition Between the rails and the door a distance of 30 mm and maximum 400 mm is necessary to mount the opener correctly. Fig. - Page 25 Fastening the door leaf bracket and wall bracket - Fig. 6 Wall Bracket - Close the garage door and measure the width of the garage door at the top edge. Then mark the center. Now fasten the wall bracket 2-15 cm above the top edge of the garage door to the inside wall. (The distance depends on the local installation situation).
-
Page 26: Programming
NOTE: The aforementioned installation variant is suitable for all garage door sizes. For large and heavy garage doors (e.g. wooden doors and large sectional doors), a second rail suspension is recommended for more stability. In this case, the metal rails on the motor can be used together with additional ceiling brackets (Schartec part number ST104039). - Page 27 Press the UP button to increase the force for disconnection or the DOWN button to decrease the force for disconnection. The maximum force is 3 and the minimum force is 1. Using the Schartec photocell ST801010 the maximum force is 9. For this purpose, the photocell must be connected and activated.
- Page 28 Notice: For the use of the automatic close, the connection of a photocell is required for safety reasons (automatic close is not possible without a photocell). Connect the Schartec PLS1 photocell (art. no. ST801010) properly and activate this function in menu 5. If menu 5 is not activated, you will not be able to access menu 4 for automatic close for safety reasons.
-
Page 29: Wifi Settings
Open the SCHARTEC Smart APP. In the SCHARTEC Smart App, go to the "+" at the top right and then to "Add device". The SCHARTEC Smart APP starts the device detection automatically and searches for compatible devices in the network. -
Page 30: Connection Of External Controls And Accessories
Photocell Connection: The connection of a photocell increases the safety during the operation of your garage door opener. NOTE: The Schartec Prime garage door opener can ONLY be used with the Schartec PLS1 photocell!!! Warning light connection: This connection is suitable for the following warning lights: 24-35V DC, max. 12 Watt, max. 500 mA. - Page 31 If you do not have a second access to the garage, an external emergency release (not included) is recommended to create an emergency access to the garage.
-
Page 32: Technical Data
Technical Data Prime 600 Prime 1000 Prime 1500 Power supply 230 - 240V, 50-60 Hz Max. tractive force 600 N 1000 N 1500 N Max. door area 10 m² 14 m² 18 m² Max. door weight 100 kg 140 kg 180kg Max. -
Page 33: Troubleshooting Cont
PCBA. Display shows E1. Opener does not work. No signal is recognized at the main hall sensor. Call or write to your Schartec retailer for additional assistance. Check the connection between the sub- No signal is detected on the sub-hall sen- hall sensor and the PCBA. -
Page 34: Declaration Of Conformity
Declaration of Conformity in accordance with the EC Machinery Directive 2006/42 / EC, Appendix II, Part 1A Schartec a trademark from bau-shop-24 GmbH Fritz-Müller-Strasse 115 73730 Esslingen, Germany hereby declares that the door operators Prime 600 / 1000/ 1500 were developed, constructed, and produced in agreement with the −...
