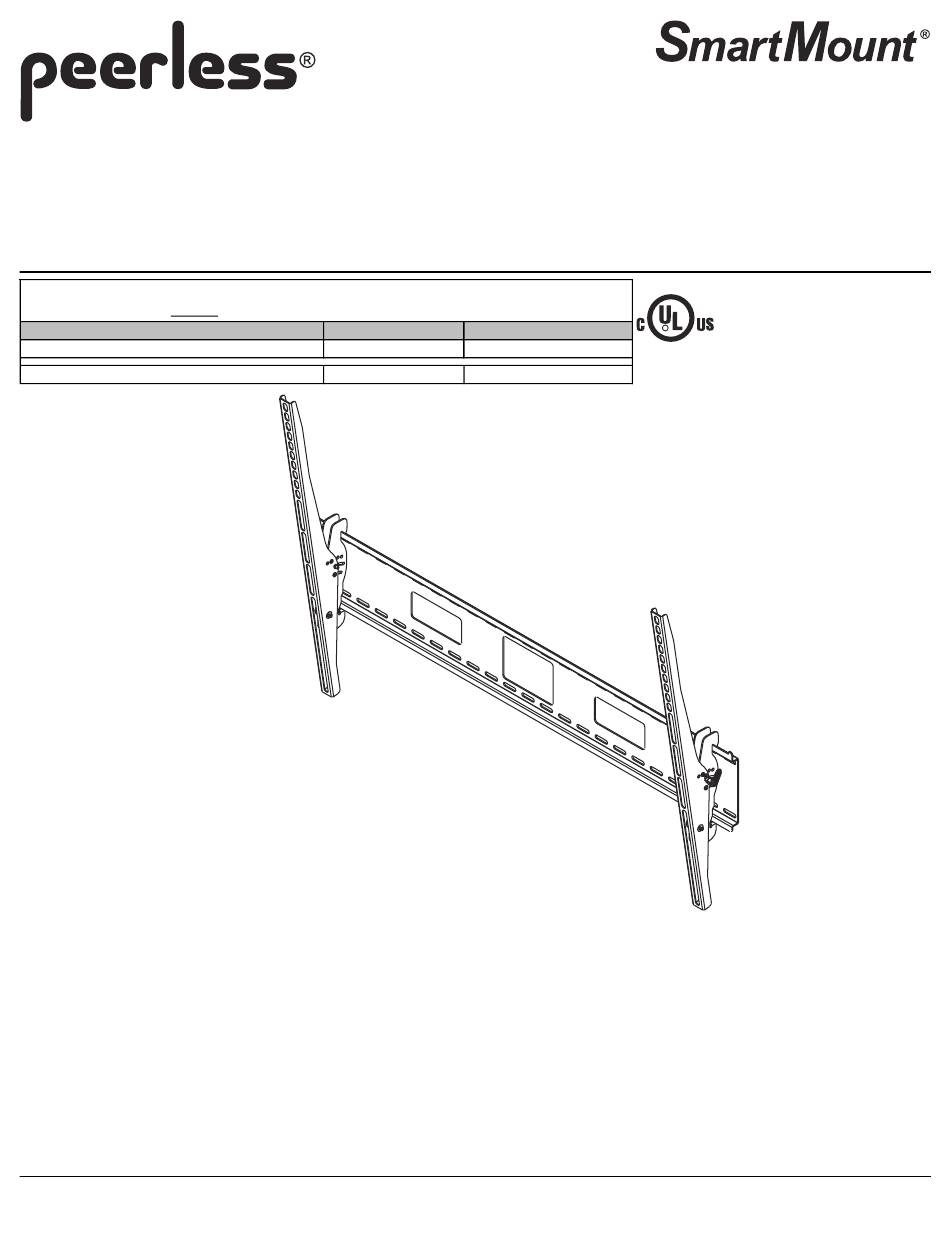

Installation and Assembly:
SmartMount
for LCD and Plasma Flat Panel Screens
Product is UL rated for screen size
range and load capacity
Model #
ST670, ST670P, ST670-S, ST670P-S
ST680, ST680P, ST680-S, ST680P-S
Features:
• Screen held only 3" from wall for a discreet installation
• Wall plate design allows for wall acces allowing multiple cable management options
• Universal tilt brackets easily hook onto wall plate for fast installation
• Adjustable up to 15° of forward tilt and up to -5° backward tilt for optimal viewing angle
• One-touch tilt for effortless adjustment
• Pre-tensioned universal tilt bracket allows for tilt angle adjustment in one easy motion.
• Easy grip handle locks the screen position into place
• Optional IncreLok feature offers fixed tilts at -5°, 0°, 5°, 10° and 15° increments
• Includes Sorted-For-You™ fastener pack for installation to wood studs, concrete, and cinder block
• Optional horizontal adjustment of up to 8" (depending on screen model) for perfect screen placement
• Available in Black or Silver
3215 W. North Ave. • Melrose Park, IL 60160 • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
Universal Tilt Wall Mount
®
per chart below
Screen Size Range Max. UL Load Capacity
42''- 71''
61''- 102''
R
250 lb (113 kg)
350 lb (159 kg)
This product is UL Listed. It must be
installed by a qualified professional
installer.
ISSUED: 11-7-07 SHEET #: 202-9244-1
Advertisement
Chapters
Table of Contents
Related Manuals for PEERLESS SmartMount ST670
Summary of Contents for PEERLESS SmartMount ST670
- Page 1 Installation and Assembly: SmartMount Universal Tilt Wall Mount ® for LCD and Plasma Flat Panel Screens Product is UL rated for screen size This product is UL Listed. It must be range and load capacity per chart below installed by a qualified professional Model # Screen Size Range Max.
-
Page 2: Table Of Contents
NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112. -
Page 3: Parts List
Before you begin, mak e sure all parts shown are included with your product. Parts List Non-Security Security Description Qty. Black Silver Black Silver AA wall plate 200-1901 200-4901 200-1901 200-4901 200-1902 200-4902 200-1902 200-4902 left tilt bracket 201-1475 201-4475 201-1476 201-4476 201-1479... - Page 4 Security Adapter Bracket Fasteners NOTE: The sorted-for-you™ fastener pack included was made specifically for your product and may not contain all components shown below. M4 x 8 mm (4) 510-1005 M4 x 12 mm (6) M5 x 12 mm (4) M6 x 12 mm (4) 510-1079 520-1064...
-
Page 5: Installation To Triple Wood Stud Wall
Installation to Triple Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power. -
Page 6: Installation To Solid Concrete Or Cinder Block
WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"... -
Page 7: Installing Tilt Brackets
Attaching Tilt Brackets to Screen using Baffled Fastener Pack WARNING • Tighten screws so adapter brackets are firmly attached. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become detached. - Page 8 ADAPTER BRACKET (BB or CC) If you have any questions, please call Peerless customer care at 1-800-865-2112. For Bump-out or Recessed Back Screen Refer to Screen Compatibility Chart to determine the proper fastener to use. Visit www.peerlessmounts.com/3 for ST670 models or www.peerlessmounts.com/4 for ST680 models for a full screen compatibility chart for this mount.
-
Page 9: Installing Flat Panel Screen To Wall Plate
4.1. The tilt can be adjusted to a maximum of 15° forward or 5° backward. fig. 4.1 9 of 27 ISSUED: 11-7-07 SHEET #: 202-9244-1 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. - Page 10 Instalación y ensamblaje: Soporte universal de pared SmartMount ® con capacidad de inclinación para pantallas planas El producto cuenta con una clasificación de UL para sostener pantallas de televisores de una gama de tamaños específicos y proporcionar una capacidad de carga de _______ de acuerdo con la tabla de abajo. Gama de tamaño de las pantallas Capacidad de carga máxima de UL de modelo...
- Page 11 Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.
-
Page 12: Lista De Piezas
M8 x 25 mm (4) I.D. .34" (8.6 mm) (4) 520-1136 (580-1036) 520-1031 540-1059 12 of 27 ISSUED: 11-7-07 SHEET #: 202-9244-1 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870... - Page 13 I.D. .35" (8.9 mm) (6) 520-9260 5W1-035-X01 M10 x 15 mm (4) 520-9263 13 of 27 ISSUED: 11-7-07 SHEET #: 202-9244-1 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870...
-
Page 14: Instalación En Una Pared Con Montantes De Madera Triples
(152 mm) 2.5" (65 mm) fig. 1.1 CP = centro de la pantalla fig. 1.2 14 of 27 ISSUED: 11-7-07 SHEET #: 202-9244-1 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870... -
Page 15: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias
ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifique que tengan un mínimo de 1-3/8" de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de... -
Page 16: Instalación De Los Soportes Inclinables
NOTA: En el caso de los televisores que tienen la parte posterior plana, pase al paso 2-1. En el caso de los televisores que tienen la parte posterior abultada o empotrada, pase al paso 2-2. 16 of 27 ISSUED: 11-7-07 SHEET #: 202-9244-1 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870... - Page 17 ADAPTADOR (BB o CC) Si tiene alguna pregunta, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112. Instalación de un televisor que tiene la parte posterior abultada o empotrada Refiérase a la Tabla de compatibilidad de las pantallas para determinar cuáles son los sujetadores adecuados para usarse.
-
Page 18: Instalación De La Pantalla Plana En La Placa De Pared
4.1. La inclinación se puede ajustar hasta un máximo de 15° hacia delante o de 5° hacia atrás. fig. 4.1 18 of 27 ISSUED: 11-7-07 SHEET #: 202-9244-1 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870... - Page 19 Installation et assemblage : Support mural inclinable universel SmartMount ® pour écrans plats Ce produit est homologué UL pour les dimensions de l’écran et la capacité de charge en fonction du tableau ci-dessous Ce produit est homologué UL. Il N° de modèle Plage doit être installé...
- Page 20 Français AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’installation. Pour toute question concernant les instructions ou les mises en garde, appelez le service à la clientèle de Peerless au 1-800-865-2112.
-
Page 21: Liste Des Pièces
Français Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses. Liste des pièces Sans sécurité Sécurité Description Qté Noir Argent Noir Argent AA plaque murale 200-1901 200-4901 200-1901 200-4901 200-1902 200-4902 200-1902 200-4902 support inclinable gauche 201-1475 201-4475 201-1476... - Page 22 Français Fixations du support adaptateur avec sécurité Les fixations « sorted-for-you™ » ci-incluses ont été fabriquées spécialement pour votre produit et le paquet peut ne pas contenir tous les composants mentionnés ci-dessous. M4 x 8 mm (4) 510-1005 M4 x 12 mm (6) M5 x 12 mm (4) M6 x 12 mm (4) 510-1079...
-
Page 23: Installation Sur Un Mur À Triples Montants En Bois
Installation sur un mur à triples montants en bois Français AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien. -
Page 24: Installation Sur Du Béton Plein Ou Du Bloc De Béton
• Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 3,4 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à... -
Page 25: Installation Des Supports Inclinables
Fixation des supports inclinables à l’écran à l’aide du jeu de fixations Français à compartiments AVERTISSEMENT • Serrez les vis de manière à ce que les supports adaptateurs tiennent solidement en place. N’exercez pas une force excessive. Un serrage excessif peut endommager les vis, réduire considérablement leur capacité de support et, éventuellement, faire tomber les têtes de vis. - Page 26 SUPPORT ADAPTATEUR (BB ou CC) Pour toute question, veuillez appeler le service à la clientèle de Peerless au 1-800-729-0307 Pour un écran à dos convexe ou concave Le Tableau de compatibilité avec l’écran permet de déterminer quelle fixation utiliser. Visitez www.peerlessmounts.com/3 pour les modèles ST670 ou www.peerlessmounts.com/4 pour les modèles ST680 pour obtenir un tableau de compatibilité...
-
Page 27: Installation De L'écran Plat Sur La Plaque Murale
ISSUED: 11-7-07 SHEET #: 202-9244-1 Adresse de notre site internet : www.peerlessmounts.com Service clientèle : 1-800-729-0307 ou 708-865-8870 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners.
