M o n t a g e a n l e i t u n g
T
A
–
ECH
RT
Reifendruckkontrolsystemkit (RDK)
Art.Nr.: 048.210.100.009
048.210.101.009
Inhalt:
•
4x Ventileinsätze
•
4x Radelektronik
•
Montageanleitung
Montage der Radelektronik:
1.
Zuerst sollte sie prüfen ob sie Radelektroniken mit der richtigen Sendefrequenz
haben. Weltweit wird in der Regel mit einer Frequenz von 433 MHz gearbeitet.
In den USA, Australien, Singapur und Japan wird teilweise mit 315 MHz
gearbeitet. MHz Angabe ist in die Radelektronik unten links eingelasert.
2.
Ventil(D) durch Ventilloch der Felge stecken, Distanzring(C) aufstecken und
Überwurfmutter(B) bis zum Anschlag aufschrauben.
3.
Montagestift in die radiale Bohrung des Ventils stecken und Überwurfmutter mit
einem Drehmoment von 4Nm(+/- 0,5) anziehen.
Achtung: Montagestift anschließend wieder entfernen, da sonst der Reifen bei
der weitern Montage beschädigt wird.

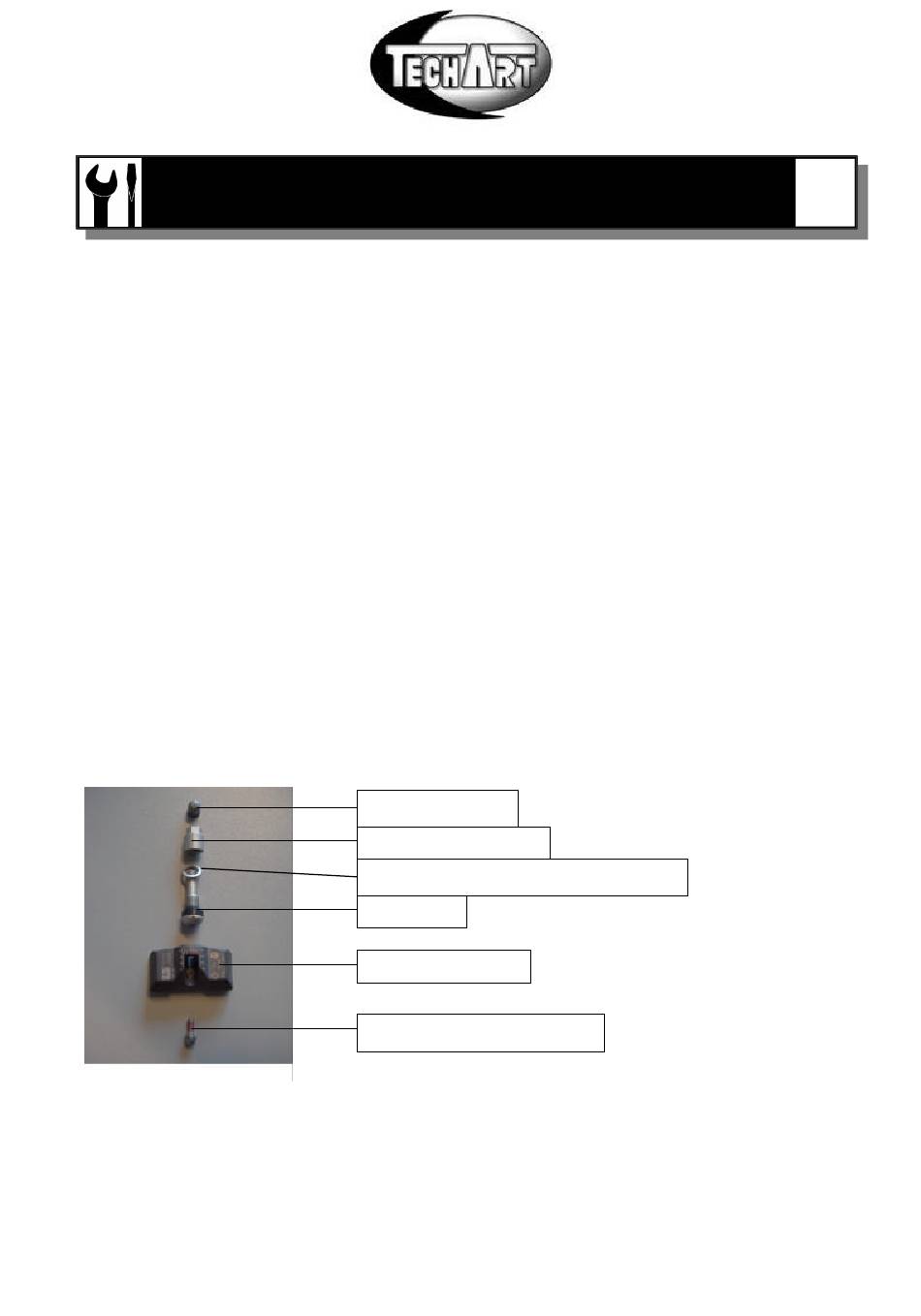

(A) Ventilkappe
(B) Überwurfmutter
(C) Distanzring 90° (nicht angefast)
(D) Ventil
(E) Radelektronik
(F) Befestigungsschraube
MADE
IN
GERMANY
