EcoDim ECO-DIM.13 Zigbee Manual page 6

Spezifische Merkmale
Nenneingangsspannung: 220-240Vac, 50Hz
Leistungsbereich: 0-250W @ 220-240V LED
10-250W @ 220-240V INC, HAL
Frequenz: 2,4 GHz, 868 / 915 MHz
Lasttyp: led retrofit / Incandescent-Halogen
Dimmen: APP Control / Voice Control
Umgebungstemperatur (Ta): -10°C~+40°C
Dimension: 80*48*27mm
Gewicht:
70.6g
Schutz: Überlastungen (300W)

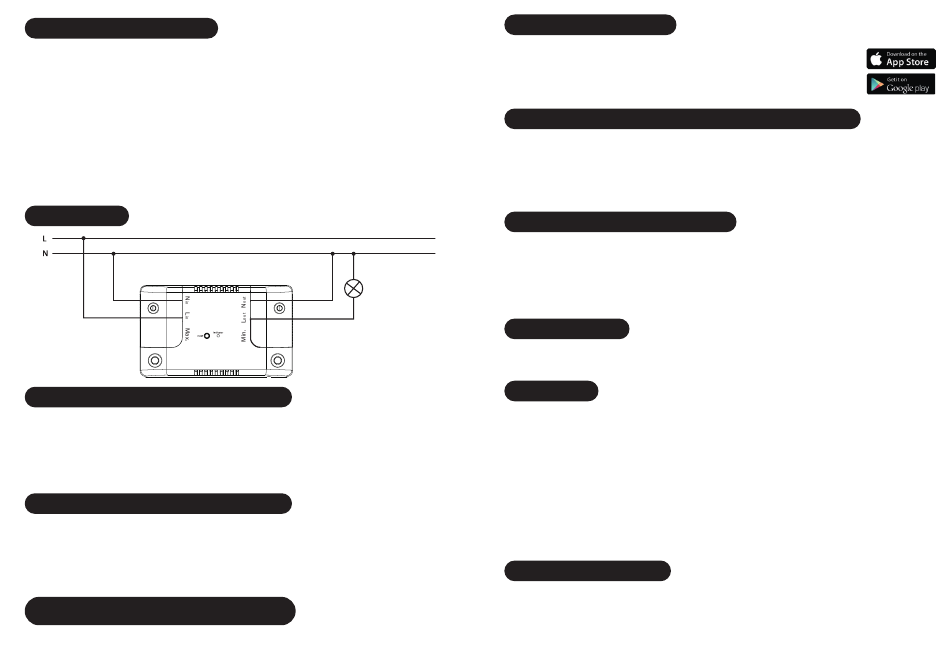

Schaltplan
Min. Einstellung der Lichtstärke
Schalten Sie das Licht über die App ein. Blinken die Lichter in der niedrigsten Dimmstu-
fe? Dann drehen Sie das MIN-Potentiometer langsam nach rechts, um stabiles Licht zu
erhalten. Ist das Licht bereits stabil? Dann drehen Sie das MIN-Potentiometer für eine noch
bessere Dimmbarkeit langsam nach links, bis kurz vor den Punkt, an dem die Lichter zu
blinken beginnen. Dies ist die beste Dimmbarkeit der LED-Lampen.
Max. Einstellung der Lichtstärke
Schalten Sie das Licht über die App ein. Blinken die Lichter in der höchsten Dimmstufe?
Dann drehen Sie das MAX-Potentiometer langsam nach links, um ein stabiles Licht zu
erhalten. Ist das Licht bereits stabil? Dann drehen Sie das MAX-Potentiometer für eine noch
bessere Dimmbarkeit langsam nach rechts, bis kurz vor den Punkt, an dem die Lichter zu
blinken beginnen. Dies ist die beste Dimmbarkeit der LED-Lampen.
Inline Dimmer resetten
Drücken und halten Sie die Reset-Taste für +/- 9 Sekunden. Klicken Sie dann 2x kurz auf die
Reset-Taste für den Pairing-Modus.
KOMPATIBLER HUB
• Homey • Amazon Alexa
• SmartThings • Wink
• Philips Hue • Homee
• Google Home • Futurehome
UNTERSTÜTZUNG VON ZIGBEE-CLUSTERN
1) Input Cluster
- 0x0000: Basic - 0x0006
- 0x0003: Identify - 0x0008
- 0x0004:Groups - 0x0b05
- 0x0005: Scenes
Einbindung in das Netzwerk
1. Entfernen Sie das Gerät aus einem früheren Zigbee-Netzwerk, wenn es bereits zu einem
Zigbee-Netzwerk hinzugefügt wurde.
2. Drücken Sie die Reset-Taste 3 Mal. Die angeschlossene Lichtquelle blinkt 3 Mal, die
Kontrollleuchte blinkt nun blau. Bei Erfolg leuchtet die blaue Kontrollleuchte 10 Sekunden lang
weiter. Auszeit 15 Minuten.
Zurücksetzen
Drücken Sie die Reset-Taste 9x. Die Kontrollleuchte leuchtet nun rot.
1. Drücken Sie die Reset-Taste 9x. Die Kontrollleuchte leuchtet nun rot.
Touchlink
Wenn sich das Gerät in einem ZigBee-Netzwerk befindet, entfernen Sie das Gerät, bevor Sie
TouchLink aktivieren.
1. Press the reset button 5 times. The connected light source will flash 5x, the indicator light will
start flashing and light up for 10 seconds when pairing is successful. Time-out 3 minutes.
2. Bringen Sie die Fernbedienung in einen Abstand von 10 cm zum Zigbee Inline-Dimmer und
folgen Sie der Anleitung der Fernbedienung, um sie in den Touchlink-Modus zu versetzen.
Wenn die Kopplung erfolgreich war, blinkt das verbundene Licht 10x. Die Kontrollleuchte am
Dimmer leuchtet 10 Sekunden lang kontinuierlich.
Anmerkung:
a. Wenn beide Geräte (Dimmer und Fernbedienung) nicht in das Zigbee-Netzwerk eingebunden sind, kann jeder Dimmer mit maximal einer
Fernbedienung verbunden werden.
b. Wenn beide Geräte in dasselbe Zigbee-Netzwerk eingebunden sind, kann jeder Dimmer mit maximal 30 Fernbedienungen verbunden werden.
Finden und Binden
Vergewissern Sie sich, dass das Gerät und die Fernbedienung demselben Zigbee-Netzwerk
angehören.
1. Drücken Sie die Reset-Taste 7x. Die angeschlossene Lichtquelle beginnt 7x zu blinken, auch die
Kontrollleuchte beginnt zu blinken. Zeitüberschreitung 3 Minuten.
2. Versetzen Sie die Fernbedienung in den Such- und Bindungsmodus und aktivieren Sie den
Such- und Bindungsbefehl. Anweisungen dazu finden Sie im Handbuch.
• Aduro Smart
• Trust Smart Home
2) Output Cluster
- 0x0019: OTA
