Installation

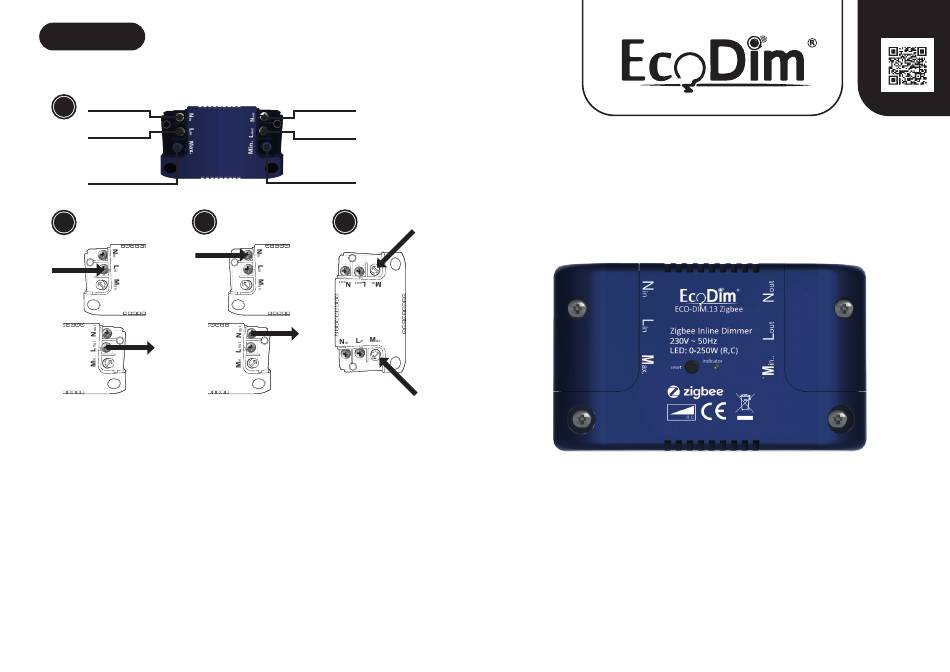

2-Leiter-Anschluss
1
Nullleiter
Phasenkabel
MAX-
potentiometer
2 3
N
L
L
Stap 1
Achten Sie darauf, dass der Strom während der Installation ausgeschaltet ist. Schließen Sie
dann die Stromkabel wie unter "Installation" gezeigt an.
Stap 2
Führen Sie das Phasenkabel (L) durch, indem Sie es an die Anschlüsse L in und L out
anschließen.
Stap 3
Führen Sie den Nullleiter (N) durch, indem Sie ihn an die Anschlüsse N in und N out
anschließen.
Stap 4
Schalten Sie den Strom wieder ein. Schalten Sie die angeschlossenen Lampen über
die App ein. Stellen Sie nun die MIN- und MAX-Werte ein, wie unter "Einstellung der
minimalen Lichtstärke" und "Einstellung der maximalen Lichtstärke" angegeben.
Nullleiter
Phasenkabel
Min-
potentiometer
4
N
Handbuch
ECO-DIM.13 Zigbee
Led inline Zigbee dimmer
(Phasenabschaltung) (R,C)
Anmerkung:
• Dieser inline dimmer wird wie unter der Überschrift "Anschlusspläne" dargestellt
angeschlossen.
• Die Installation des Dimmers an einem 230V-Netz sollte von einem qualifizierten
Fachmann unter Berücksichtigung der nationalen Vorschriften durchgeführt werden.
Stellen Sie sicher, dass der Strom während aller Arbeiten abgeschaltet ist.
• Es sollte nicht mehr als ein Dimmer parallel geschaltet werden.
