EcoDim ECO-DIM.13 Zigbee Manual page 2

Specificaties
Nominale ingangsspanning: 220-240Vac, 50Hz
Vermogensbereik: 0-250W @ 220-240V LED
10-250W @ 220-240V INC, HAL
Frequentie: 2,4 GHz, 868 / 915 MHz
Type belasting: led retrofit / incandescent-halogen
Dimmen: APP Control / Voice Control
Omgevingstemperatuur (Ta): -10°C~+40°C
Afmeting: 80*48*27mm
Puntgewicht: 70.6g
Bescherming: Overbelasting (300W)

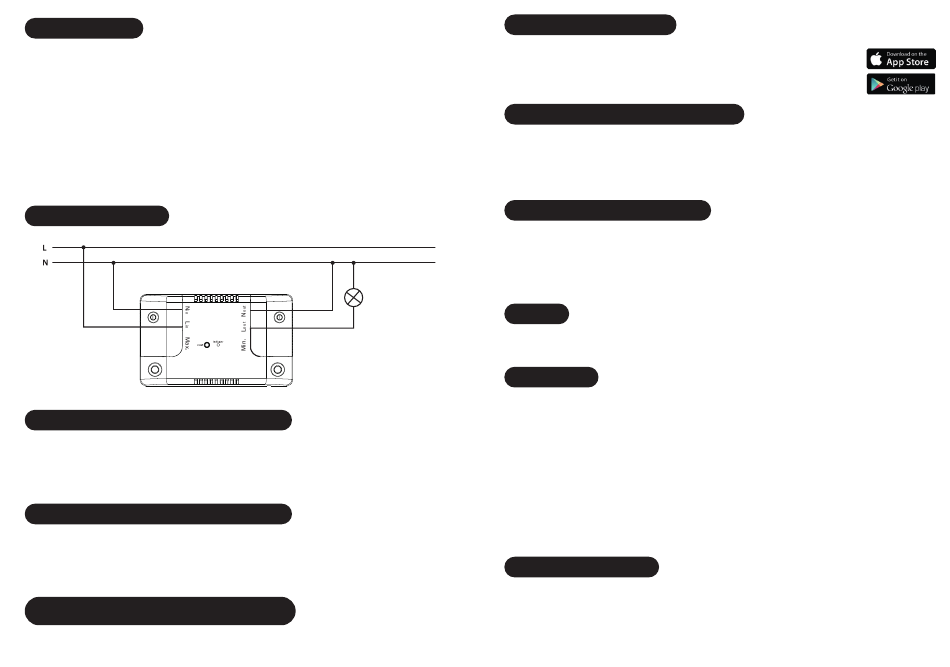

Aansluitschema
Min. instellen van het lichtniveau
Schakel de verlichting in via de App. Knipperen de lichten op de laagste dimstand? Draai
dan langzaam de MIN potmeter naar rechts voor stabiel licht. Is het licht al stabiel? Draai
dan de MIN potmeter langzaam naar links voor een nog betere dimbaarheid, tot net voor
het punt waar de lampen gaan knipperen. Dit is de beste dimbaarheid van de LED lampen.
Max. instellen van het lichtniveau
Schakel de verlichting in via de App. Knipperen de lichten op de hoogste dimstand? Draai
dan de MAX potmeter langzaam naar links voor stabiel licht. Is het licht al stabiel? Draai
dan de MAX potmeter langzaam naar rechts voor een nog betere dimbaarheid, tot net voor
het punt waar de lampen gaan knipperen. Dit is de beste dimbaarheid van de LED lampen.
Inline Dimmer resetten
Houd de resetknop +/- 9 seconden ingedrukt. Klik vervolgens 2x kort op de resetknop voor
de koppelmodus.
COMPATIBLE HUB
• Homey • Amazon Alexa
• SmartThings • Wink
• Philips Hue • Homee
• Google Home • Futurehome
STEUN ZIGBEE-CLUSTER
1) Input Cluster
- 0x0000: Basic - 0x0006
- 0x0003: Identify - 0x0008
- 0x0004:Groups - 0x0b05
- 0x0005: Scenes
Opnemen in het netwerk
1. Verwijder het apparaat uit een vorig Zigbee netwerk als het apparaat al is toegevoegd aan een
Zigbee netwerk.
2. Druk 3 keer op de resetknop. De aangesloten lichtbron zal 3 keer knipperen, het indicator
lampje gaat nu blauw knipperen. Wanneer succesvol blijft het blauwe indicator lampje 10
seconden branden. Time-out 15 minuten.
Reset
Alle configuraties worden gereset nadat het apparaat is gereset of van het netwerk is verwijderd.
1. Druk 9x op de reset knop. Het indicator lampje gaat nu rood branden.
Touchlink
Als het apparaat zich in een ZigBee-netwerk bevindt, verwijdert u het apparaat voordat u TouchLink
inschakelt.
1. Druk 5 keer op de resetknop. De aangesloten lichtbron zal 5x knipperen, het indicator lampje
begint te knipperen en zal 10 seconden lang branden wanneer de koppeling geslaagd is.
Time-out 3 minuten.
2. Breng de afstandsbediening binnen 10cm van de Zigbee inline dimmer en volg de handleiding
van de afstandsbediening om deze in Touchlink modus te zetten. Wanneer de koppeling
succesvol is zal het aangesloten lampje 10x knipperen. Het indicator lampje op de dimmer zal 10
seconden lang continu branden.
Opmerking:
a. Wanneer beide apparaten (dimmer en afstandsbediening) niet in het Zigbee-netwerk zijn opgenomen, kan elke dimmer met maximaal
één afstandsbediening worden gekoppeld.
b. Wanneer beide apparaten in hetzelfde Zigbee-netwerk zijn opgenomen, kan elke dimmer met maximaal 30 afstandsbedieningen worden gekoppeld.
Zoeken en binden
Zorg ervoor dat het apparaat en de afstandsbediening zijn toegevoegd aan hetzelfde Zigbee
netwerk.
1. Druk 7x op de resetknop. De aangesloten lichtbron zal 7x gaan knipperen, tevens begint het
indicator lampje te knipperen. Time-out 3 minuten.
2. Zet de afstandsbediening in de zoek- en bindmodus en activeer de zoek- en bindopdracht.
Raadpleeg de handleiding voor instructies.
• Aduro Smart
• Trust Smart Home
2) Output Cluster
- 0x0019: OTA
