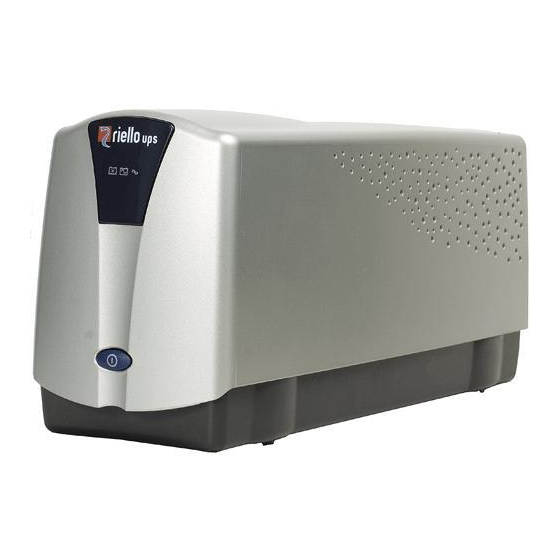

- Page 1 Manuale d’uso / User’s Manual / Bedienungsanleitung Manuel d’utilisateur / Manual de Usuario 40 – 40 Plus – 55 Plus – 65 Plus 0MNUSCXRUA...
- Page 2 Microsoft, Windows, and the Windows logo are trademarks, or registered trademarks of Microsoft Corporation in the United States and/or other countries.
- Page 3 MANUALE OPERATIVO Vi ringraziamo per la scelta del nostro prodotto La ditta costruttrice è prettamente specializzata nello sviluppo e nella produzione di gruppi statici di continuità (UPS). Gli UPS di questa serie sono prodotti di alta qualità, attentamente progettati e costruiti allo scopo di garantire le migliori prestazioni.
- Page 4 GB OPERATING MANUAL We thank you for having chosen our product The manifacturer is particularly specialized in the development and production of Uninterruptible Power Supply (UPS). These UPS system are high quality products, carefully designed to meet the highest performance standards. This UPS has been built according to the LINE INTERACTIVE - AVR - STEP WAVE configuration.
- Page 5 BEDIENUNGSANLEITUNG Wir danken Ihnen dafür, daß Sie unserem Produkt den Vorzug gegeben haben. Die Herstellerfirma ist auf die Produktion von unterbrechungsfreien Stromversorgungen (USV) spezialisiert. Die USV-Geräte dieser Serie sind Hochqualitätsprodukte, mit Sorgfalt gebaut, um Höchstleistungen zu erbringen. Diese USV-Geräte sind in folgender Konfiguration erhältlich: LINE INTERACTIVE - AVR - STEP WAVE. Das vorliegende Handbuch enthält detaillierte Anweisungen zu Betrieb und Aufstellung der USV-Geräte.
- Page 6 MANUEL DE SERVICE Nous vous remercions d'avoir choisi notre produit. Le fabricant est essentiellement spécialisé dans l'élaboration et dans la production de groupes de continuité statiques (UPS). Les UPS de cette série sont des produits de haute qualité, conçus et fabriqués avec le plus grand soin, de façon à...
- Page 7 MANUAL DE USO Le agradecemos por la elección de nuestro producto. La empresa constructora está especializada en el desarrollo y la producción de grupos estáticos de continuidad (UPS). Los UPS de esta serie son productos de alta calidad, atentamente proyectados y construídos con la finalidad de garantizar las mejores prestaciones.
- Page 8 GR ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΗΣ Σας ευχαριστούµε για την επιλογή του προιόντος µας Ο κατασκευαστικός οίκος είναι εξειδικευµένος στην ανάπτυξη και στην παραγωγή στατικών συνόλων συνέχειας (UPS). Τα UPS αυτής της σειράς αποτελούν προιόντα υψηλής ποιότητας, σχεδιασµένα και κατασκευασµένα µε ιδιαίτερη φροντίφα µε σκοπό την εξασφάλιση των καλύτερων αποδόσεων. - AVR Το...
- Page 9 BRUKSANVISNING Vi tackar dig för valet av vår produkt. Tillverkaren är specialiserad på utveckling och produktion av reservströmkällor (UPS). Denna serie av UPS består av produkter av hög kvalitet, noggrant konstruerade och tillverkade för att garantera bästa möjliga prestanda. Denna UPS är tillverkad med konfigurering för LINE INTERACTIVE - AVR - STEP WAVE. Denna bruksanvisning innehåller detaljerade anvisningar för installering och användning av UPS.
- Page 10 BEDIENINGSHANDLEIDING Wij wensen u van harte te bedanken voor uw keus voor een product van ons De fabrikant is specifiek gespecialiseerd in de ontwikkeling en productie van statistische onderbrekingsvrije voedingsbeveiligers (UPS). De UPS van deze serie zijn hoogwaardige, zorgvuldig ontworpen en gefabriceerde producten die de beste prestaties garanderen.
- Page 11 MANUAL OPERACIONAL Agradecemos-lhes por terem escolhido o nosso produto O fabricante é especializado no desenvolvimento e na produção de fontes de alimentação não-interrompíveis (UPS). As UPS desta série são produtos de alta qualidade, acuradamente projectadas e fabricadas, a fim de garantir os melhores desempenhos.
-
Page 13: Table Of Contents
ITALIANO MANUALE D’USO CONTENUTO DELLA CONFEZIONE DESCRIZIONE UPS REQUISITI PER L'INSTALLAZIONE INSTALLAZIONE FUNZIONAMENTO ALLARMI PORTA INTERFACCIA COMPUTER (SOLO PER MODELLI 40 PLUS – 55 PLUS – 65 PLUS) LOCALIZZAZIONE GUASTI IMMAGAZZINAMENTO CARATTERISTICHE TECNICHE... -
Page 14: Contenuto Della Confezione
CONTENUTO DELLA CONFEZIONE N°2 cavi di uscita IEC-IEC N°1 cavo seriale 9pin (solo per modelli 40 Plus – 55 Plus – 65 Plus) N°1 cavo prolunga telefonica N°1 CD-ROM contenente i driver ed il software di gestione e monitoraggio UPS (solo per modelli 40 Plus –... - Page 15 VISTA POSTERIORE 5 INTERFACCIA COMPUTER (solo per modelli 40 Plus – 55 Plus – 65 Plus) Permette il collegamento ad un computer tramite interfaccia seriale RS232 6 PRESE DI USCITA 7 SPINA D’INGRESSO 8 FUSIBILE DI INGRESSO RETE 9 PROTEZIONE SOVRATENSIONI TEL./MODEM Protezione contro le sovratensioni per le linee telefoniche e modem per garantire la connessione ai servizi telefonici ed internet in maggiore sicurezza.
-
Page 16: Requisiti Per L'installazione
REQUISITI PER L'INSTALLAZIONE Installare l'UPS tenendo presente le seguenti indicazioni: l'UPS deve essere posizionato su di una superficie piana e stabile. Evitare di posizionare l'UPS in luoghi esposti alla luce diretta del sole o ad aria calda. Mantenere la temperatura ambiente tra 0°C e 40°C. L'umidità... -
Page 17: Funzionamento
Collegamento alla protezione linee telefoniche/modem E’ possibile collegare una linea telefonica singola o una linea modem ai connettori previsti sul retro del Gruppo di Continuità per la protezione contro le sovratensioni. I connettori modulari RJ-45/RJ-11 sono compatibili con collegamenti di linee telefoniche singole di serie. Questo collegamento richiede una prolunga di cavo telefonico (fornita a corredo). -
Page 18: Allarmi
ALLARMI "FUNZIONAMENTO DA BATTERIA" (Bip ogni 5 secondi) In modalità di "FUNZIONAMENTO DA BATTERIA", il LED GIALLO si accende e il Gruppo di Continuità emette un allarme acustico. L’allarme cessa quando il Gruppo di Continuità ritorna in modalità di funzionamento di LINEA NORMALE. "BATTERIA SCARICA"... -
Page 19: Porta Interfaccia Computer (Solo Per Modelli 40 Plus - 55 Plus - 65 Plus)
PORTA INTERFACCIA COMPUTER (solo per modelli 40 Plus – 55 Plus – 65 Plus) La porta interfaccia computer ha le seguenti caratteristiche tecniche: fornisce sia l’RS-232 che la segnalazione a contatti. Il Gruppo di Continuità può inviare segnali di mancanza rete e di batteria scarica e ricevere il segnale di shut-down. -
Page 20: Localizzazione Guasti
LOCALIZZAZIONE GUASTI PROBLEMA CAUSA POSSIBILE MISURE DA ADOTTARE L’interruttore ”ON/OFF” non è stato Premere l’ interruttore ”ON/OFF” L’UPS non si premuto fino in fondo correttamente accende Guasto dell’UPS Contattare l’assistenza tecnica Inserire a fondo il cavo di Cavo di potenza allentato alimentazione nella presa di rete Gruppo di Continuità... -
Page 21: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE MODELLO Win Dialog 40 Win Dialog 40 Plus Win Dialog 55 Plus Win Dialog 65 Plus Serie (codice tipo) USC1… USC2… USC2… USC2… 230V +20%/ -25% Tensione INGRESSO Frequenza 50 o 60Hz +/-5% (autoappresa) 2.4 A 2.4 A 3.3 A 3.9 A Corrente massima... - Page 23 ENGLISH USER’S MANUAL PRESENTATION INSTALLATION REQUIREMENTS INSTALLATION FUNCTIONING ALARMS COMPUTER INTERFACE PORT (ONLY FOR 40 PLUS – 55 PLUS – 65 PLUS MODELS) LOCATING FAULTS STORAGE TECHNICAL SPECIFICATIONS...
- Page 24 CONTENTS OF THE PACKAGING # 2 IEC-IEC output cables # 1 9 pin serial cable (only for 40 Plus – 55 Plus – 65 Plus models) # 1 telephone extension cable # 1 CD-ROM containing the drivers and the UPS management and monitoring software (only for 40 Plus –...
- Page 25 REAR VIEW 5 COMPUTER INTERFACE (only for 40 Plus – 55 Plus – 65 Plus models) Allows connection to a computer via an RS232 serial interface. 6 OUTPUT PLUGS 7 INPUT PLUG 8 MAINS CONNECTION FUSE 9 DATA TRANSFER PROTECTION (only for telephone/modem surge protection) Protection against overvoltage on telephone and modem lines so as to ensure a more safe connection to telephone and Internet services.
- Page 26 INSTALLATION REQUIREMENTS Bear the following indications in mind when installing the UPS: The UPS must be placed on a flat and stable surface. Do not install the UPS in places exposed to direct sunlight or hot air. Ensure that the environmental temperature remains between 0°C and 40°C. Environmental humidity must not exceed 90%.
- Page 27 Connect the telephone/modem lines A single telephone or modem line may be connected to the jacks that protect against overvoltage on the rear of the UPS. The modular RJ-45/RJ-11 jacks are compatible with standard single telephone connections. Connection to the line protection jacks requires a telephone extension cable (supplied). N.B.: The connection is optional.
- Page 28 ALARMS “BATTERY Mode" (Beep every 5 seconds) In “BATTERY mode ", the YELLOW LED comes on and the UPS sounds an audio alarm. This stops when the UPS starts operating in NORMAL LINE mode again. "BATTERY LOW" (Beep every second) In “BATTERY mode”, when the battery starts getting low, the UPS will sound a quick beep until it stops due to battery failure or until NORMAL Line mode is restored.
- Page 29 COMPUTER INTERFACE PORT (only for 40 Plus – 55 Plus – 65 Plus models) The computer interface port has the following technical characteristics: it provides both the RS-232 interface and contact type signals. The UPS can send power failure and battery failure signals and receive the shutdown signal.
- Page 30 LOCATING FAULTS PROBLEM POSSIBLE CAUSE WHAT TO DO The ON/OFF button was not pressed Press the ON/OFF button The UPS will not right down. correctly. switch on UPS failure Call technical support Check that the power cable is firmly Loose power cable connected to the mains outlet UPS always in battery Burnt mains fuse...
- Page 31 TECHNICAL SPECIFICATIONS MODEL Win Dialog 40 Win Dialog 40 Plus Win Dialog 55 Plus Win Dialog 65 Plus Series (type code) USC1… USC2… USC2… USC2… 230V +20%/ -25% Capacity INPUT Frequency 50 or 60Hz +/-5% (auto sensing) 2.4 A 2.4 A 3.3 A 3.9 A Maximum current...
- Page 33 DEUTSCH BEDIENUNGSANLEITUNG INHALT DES SATZES DARSTELLUNG ERFORDERNISSE FÜR DIE INSTALLATION INSTALLATION FUNKTIONSWEISE ALARME COMPUTER SCHNITTSTELLE (NUR FÜR DIE MODELLE 40 PLUS – 55 PLUS – 65 PLUS) STOERUNGSEINGRENZUNG EINLAGERUNG TECHNISCHE EIGENSCHAFTEN...
-
Page 34: Inhalt Des Satzes
INHALT DES SATZES Nr.2 Ausgangskabel IEC-IEC Nr.1 9 Pin Serielles Kabel (nur für die Modelle 40 Plus – 55 Plus – 65 Plus) Nr.1 Fernsprechverlängerungskabel Nr.1 CD-ROM, die die Driver und die USV Verwaltungs-und Überwachungssoftware enthält (nur für die Modelle 40 Plus – 55 Plus – 65 Plus) Nr.1 Betriebshandbuch DARSTELLUNG VORDERANSICHT... - Page 35 RUECKANSICHT 5 COMPUTER SCHNITTSTELLE (nur für die Modelle 40 Plus – 55 Plus – 65 Plus) Ermöglicht den Anschluss an einen Computer über die serielle Schnittstelle RS232 6 AUSGANGSSTECKDOSEN 7 EINGANGSSTECKER 8 NETZEINGANGSSICHERUNG 9 DATENÜBERTRAGUNG SCHUTZ (nur für Telefon / Modem schwankung Schutz) Schutz gegen Überspannungen für Telefonleitungen und Modem, um eine grössere Sicherheit für den Anschluss an Fernsprechdienste und Internet zu gewährleisten.
-
Page 36: Erfordernisse Für Die Installation
ERFORDERNISSE FÜR DIE INSTALLATION Bei der Installation der USV sind folgende Angaben zu berücksichtigen: Die USV muss auf eine flache und stabile Oberfläche positioniert werden. Es ist zu vermeiden, die USV an Stellen zu positionieren, die dem direkten Sonnenlicht oder warmer Luft ausgesetzt sind. -
Page 37: Funktionsweise
Hinweis: Der Anschluss der Computer-Schnittstelle ist fakultativ, das USV System funktioniert auch ohne Anschluss der Computer Schnittstelle angemessen. Anschluss an den Schutz für Telefon-/Modemleitungen Es besteht die Möglichkeit, eine einzelne Telefonleitung oder eine Modemleitung an die Verbinder anzuschliessen, die zum Schutz vor Überspannungen auf der Rückseite des USV-Systems vorgesehen sind. Die modularen Verbinder RJ-45/RJ-11 sind mit den Anschlüssen der serienmässigen einzelnen Telefonleitungen kompatibel. -
Page 38: Alarme
ALARME "BATTERIEBETRIEB" (Bip alle 5 Sekunden) Im "BATTERIEBETRIEB" schaltet sich die GELBE LED ein, und die USV sendet einen akustischen Alarm aus. Der Alarm wird eingestellt, wenn das USV System in den Betriebsmodus NORMALE LEITUNG zurückkehrt. "BATTERIE LEER" (Bip jede Sekunde) Im "BATTERIEBETRIEB"... -
Page 39: (Nur Für Die Modelle 40 Plus - 55 Plus - 65 Plus)
COMPUTER SCHNITTSTELLE (nur für die Modelle 40 Plus – 55 Plus – 65 Plus) Die Computer Schnittstelle hat die folgenden technischen Eigenschaften: sie liefert sowohl ’RS-232 als auch die Kontaktsignalisierung. Das USV System kann Signale bei Netzausfall sowie leerer Batterie senden und das Shut-down Signal empfangen. -
Page 40: Stoerungseingrenzung
STOERUNGSEINGRENZUNG PROBLEM MOEGLICHE URSACHE ANZUWENDENDE MASSNAHMEN Der ”ON/OFF” Schalter ist nicht Den ”ON/OFF” Schalter korrekt Die USV schaltet völlig gedrückt worden betätigen sich nicht ein Mit dem technischen Kundendienst Schaden der USV Kontakt aufnehmen Das Versorgungskabel komplett in Leistungskabel gelöst die Netzsteckdose einführen Netzeingangssicherung Sicherung auswechseln... -
Page 41: Technische Eigenschaften
TECHNISCHE EIGENSCHAFTEN MODELL Win Dialog 40 Win Dialog 40 Plus Win Dialog 55 Plus Win Dialog 65 Plus Reihe (Typ Code) USC1… USC2… USC2… USC2… 230V +20%/ -25% Spannung EINGANG Frequenz 50 oder 60Hz +/-5% (automatisch erkannt ) 2.4 A 2.4 A 3.3 A 3.9 A... - Page 43 FRANÇAIS MANUEL D’UTILISATEUR CONTENU DE L’EMBALLAGE PRESENTATION CONDITIONS D’INSTALLATION INSTALLATION FONCTIONNEMENT ALARMES PORT INTERFACE ORDINATEUR (POUR LES MODELES 40 PLUS – 55 PLUS – 65 PLUS SEULEMENT) LOCALISATION DES PANNES EMMAGASINAGE CARACTERISTIQUES TECHNIQUES...
-
Page 44: Contenu De L'emballage
CONTENU DE L’EMBALLAGE N°2 câbles de sortie IEC-IEC N°1 câble sériel 9 broches (pour les modèles 40 Plus – 55 Plus – 65 Plus seulement) N°1 câble rallonge pour téléphone N°1 CD-ROM contenant les pilotes et le logiciel de gestion et de contrôle de l’ASI (pour les modèles 40 Plus –... - Page 45 VUE ARRIERE 5 INTERFACE ORDINATEUR (pour les modèles 40 Plus – 55 Plus – 65 Plus seulement) Permet la connexion à un ordinateur par interface série RS232 6 PRISES DE SORTIE 7 FICHE D’ENTRÉE 8 FUSIBLE D’ENTRÉE RESEAU 9 PROTECTION SURTENSIONS TEL./MODEM Protection contre les surtensions pour les lignes de téléphone/ modem afin de garantir la connexion aux services téléphoniques/Internet avec plus de sécurité.
-
Page 46: Conditions D'installation
CONDITIONS D’INSTALLATION Installer l'ASI en suivant les indications reportées ci-dessous: l'ASI doit être placé sur une surface plate et stable. Eviter de placer l'ASI dans des endroits exposés à la lumière directe du soleil ou à l’air chaud. Maintenir une température ambiante comprise entre 0°C et 40°C. L'humidité... -
Page 47: Fonctionnement
Connexion à la protection de lignes de téléphone/modem Il est possible de connecter une ligne de téléphone simple ou une ligne modem aux connecteurs prévus à l’arrière de l’Alimentateur Sans Interruption pour la protection contre les surtensions. Les connecteurs modulaires RJ-45/RJ-11 sont compatibles avec des connexions de ligne de téléphone simples standards. Cette connexion requiert une rallonge de câble de téléphone (fournie avec l’appareil). -
Page 48: Alarmes
ALARMES "FONCTIONNEMENT SUR BATTERIE" (Bip toutes les 5 secondes) En mode "FONCTIONNEMENT SUR BATTERIE", le LED JAUNE s’allume et l’Alimentateur Sans Interruption émet une alarme sonore. L’alarme cesse dès que l’Alimentateur Sans Interruption revient en mode de fonctionnement sur LIGNE NORMALE. "BATTERIE DECHARGEE"... -
Page 49: (Pour Les Modeles 40 Plus - 55 Plus - 65 Plus Seulement)
PORT INTERFACE ORDINATEUR (pour les modèles 40 Plus – 55 Plus – 65 Plus seulement) Le port interface ordinateur présente les caractéristiques techniques suivantes: il fournit aussi bien le RS-232 que la signalisation par contacts. L’Alimentateur Sans Interruption peut envoyer des signaux de coupure de réseau et de batterie déchargée et recevoir le signal de shut-down. -
Page 50: Localisation Des Pannes
LOCALISATION DES PANNES PROBLEME CAUSE POSSIBLE MESURES A ADOPTER L’interrupteur ”ON/OFF” n’a pas été Appuyer correctement sur L’ASI ne se met pas appuyé à fond l’interrupteur ”ON/OFF” en marche Panne de l’ASI Contacter l’assistance technique Introduire à fond le câble de Câble de puissance relâché... -
Page 51: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES MODELE Win Dialog 40 Win Dialog 40 Plus Win Dialog 55 Plus Win Dialog 65 Plus Série (code type) USC1… USC2… USC2… USC2… Tension 230Vca +/- 25% ENTRÉE Fréquence 50 ou 60Hz +/-5% (auto-apprentissage) Courant maximum 2.4 A 2.4 A 3.3 A 3.9 A... - Page 53 ESPAÑOL MANUAL DE USUARIO CONTENIDO DEL PAQUETE PRESENTACIÓN REQUISITOS PARA LA INSTALACIÓN INSTALACIÓN FUNCIONAMIENTO ALARMAS PUERTO INTERFAZ ORDENADOR (SÓLO PARA MODELOS 40 PLUS – 55 PLUS – 65 PLUS) LOCALIZACIÓN DE AVERÍA ALMACENAMIENTO CARACTERÍSTICAS TÉCNICAS...
-
Page 54: Contenido Del Paquete
CONTENIDO DEL PAQUETE N° 2 cable de salida IEC-IEC N° 1 cable serial 9pin (sólo para modelos 40 Plus – 55 Plus – 65 Plus) N° 1 cable alargador para línea telefónica N° 1 CD-ROM conteniendo el controlador y el programa de gestión y control del SAI (sólo para modelos 40 Plus –... - Page 55 VISTA POSTERIOR 5 INTERFAZ ORDENADOR (sólo para modelos 40 Plus – 55 Plus – 65 Plus) Permite la conexión a un ordenador mediante una interfaz serial RS232 6 ENCHUFE DE SALIDA 7 ENCHUFE DE ENTRADA 8 FUSIBLE DE ENTRADA RED 9 PROTECCIÓN SOBRETENSIÓN TEL./MÓDEM Protección contra las sobretensiones para la línea de teléfono y módem para garantizar la conexión al servicio telefónico, Internet y Ethernet con mayor seguridad.
-
Page 56: Requisitos Para La Instalación
REQUISITOS PARA LA INSTALACIÓN Instalar el SAI teniendo en cuenta las siguientes instrucciones: el SAI debe colocarse sobre una superficie plana y estable. Evitar colocar el SAI en lugares expuestos a la luz directamente del sol en zonas de calor. Mantener la temperatura ambiente entre 0°C y 40°C. -
Page 57: Funcionamiento
Conexión a la protección de la línea telefónica/módem Es posible conectar una sola línea telefónica o una línea módem a los conectores previstos en la parte posterior del SAI para la protección contra las sobretensiones. Los conectores modulares RJ-45/RJ-11 son compatibles con conexiones de líneas telefónicas únicas de serie. -
Page 58: Alarmas
ALARMAS "FUNCIONAMIENTO DE BATERÍA" (Pitido cada 10 segundos) En modo de "FUNCIONAMIENTO DE BATERÍA", el LED amarillo se enciende y el SAI emite una alarma sonora. La alarma cesa cuando el SAI vuelve al modo de funcionamiento de LÍNEA NORMAL. "BATERÍA DESCARGADA"... -
Page 59: (Sólo Para Modelos 40 Plus - 55 Plus - 65 Plus)
PUERTO INTERFAZ ORDENADOR (sólo para modelos 40 Plus – 55 Plus – 65 Plus) El puerto interfaz ordenador tiene las siguientes características técnicas: suministra tanto la RS-232 como la señalización de contactos. El SAI puede enviar señales de falta de red y de batería descargada y recibir señales de apagado. -
Page 60: Localización De Avería
LOCALIZACIÓN DE AVERÍA PROBLEMA POSIBLE CAUSA MEDIDA A ADOPTAR El interruptor "ON/OFF” no ha sido Pulsar el interruptor "ON/OFF” El SAI no se pulsado hasta el fondo correctamente enciende Ponerse en contacto con los servicios de Avería del SAI asistencia técnica Cable de potencia suelto Insertar a fondo el cable de potencia Fusible de entrada de red fundido... -
Page 61: Características Técnicas
CARACTERÍSTICAS TÉCNICAS MODELO Win Dialog 40 Win Dialog 40 Plus Win Dialog 55 Plus Win Dialog 65 Plus Serie (código tipo) USC1… USC2… USC2… USC2… 230V +20%/ -25% Tensión ENTRADA Frecuencia 50 o 60Hz +/-5% (autoaprendida) 2.4 A 2.4 A 3.3 A 3.9 A Corriente máxima... - Page 64 U PS M AN U FAC TU R I N G S . R . L . I - 37048 S . Piet ro di L egnago [V R ] I t aly - V iale E uropa, 7 - Z AI T el.
