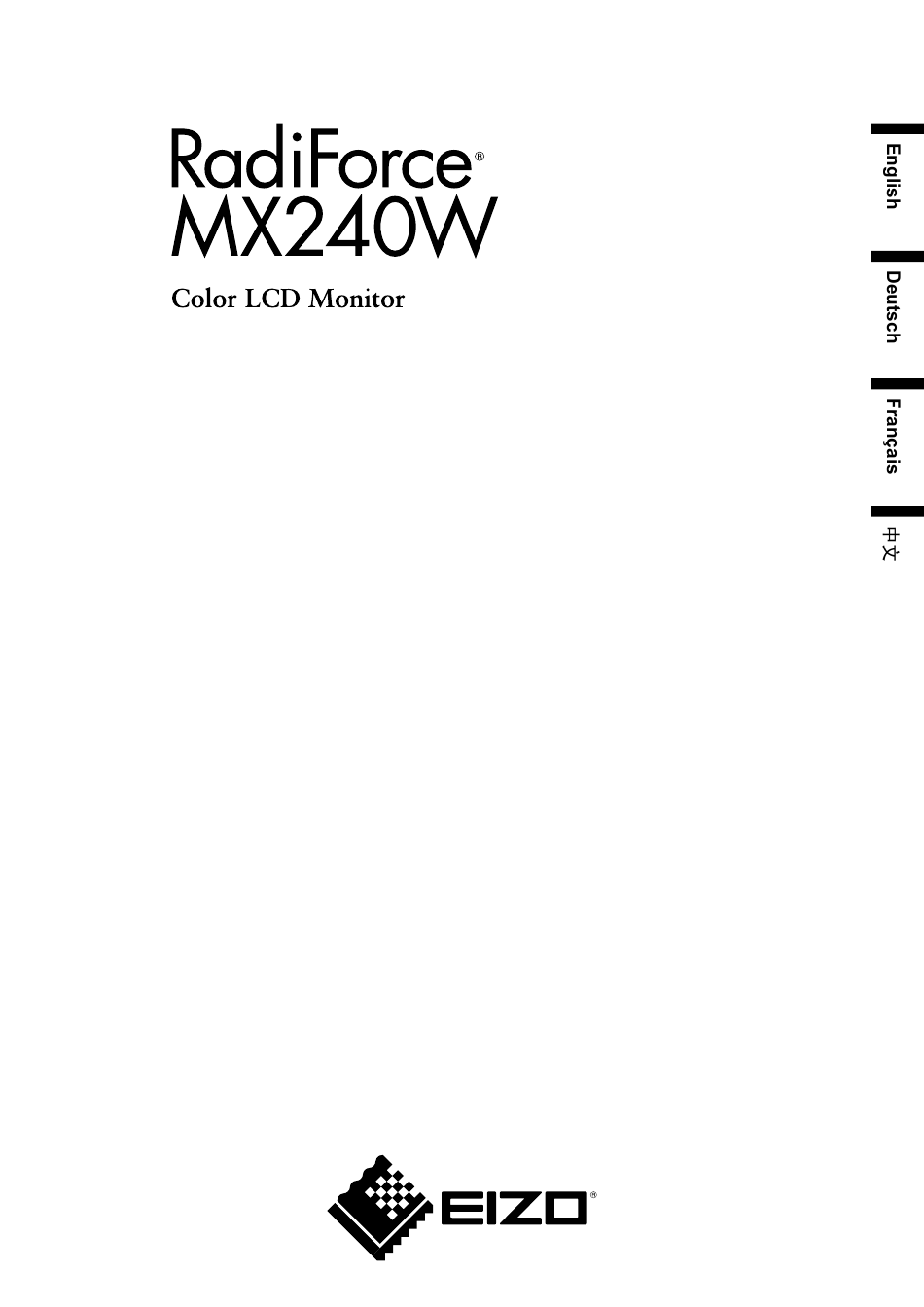

Eizo Radiforce MX240W Instructions For Use Manual

Eizo Radiforce MX240W Instructions For Use Manual

Color lcd monitor
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Instructions for Use: ■Setup Manual
Important:
Please read this Setup Manual and the User's Manual stored on the CD-
ROM carefully to familiarize yourself with safe and effective usage. Please
retain this manual for future reference.
Gebrauchsanweisung: ■Installationshandbuch
Wichtig:
Lesen Sie dieses Installationshandbuch und das Benutzerhandbuch (auf der
CD-ROM) aufmerksam durch, um sich mit der sicheren und effizienten
Bedienung vertraut zu machen. Bewahren Sie dieses Handbuch zum
späteren Nachschlagen auf.
Notice d'instruction: ■Manuel d'installation
Important :
Veuillez lire attentivement ce manuel d'installation, ainsi que le manuel
d'utilisation inclus sur le CD-ROM, pour vous familiariser avec une utilisation
efficace et en toute sécurité. Veuillez conserver ce manuel pour référence
ultérieure.
使用说明书: ■设定手册
重要事项：
请仔细阅读储存在光盘片中的设定手册和用户手册，以便熟悉安全有效使用本
显示器的信息。请保留本手册，以便今后参考。

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Radiforce MX240W and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Eizo Radiforce MX240W

Summary of Contents for Eizo Radiforce MX240W

  • Page 1 Instructions for Use: ■Setup Manual Important: Please read this Setup Manual and the User’s Manual stored on the CD- ROM carefully to familiarize yourself with safe and effective usage. Please retain this manual for future reference. Gebrauchsanweisung: ■Installationshandbuch Wichtig: Lesen Sie dieses Installationshandbuch und das Benutzerhandbuch (auf der CD-ROM) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen.
  • Page 2 Compatible Resolutions/Frequencies Kompatible Auflösungen/Bildwiederholfrequenzen Résolutions/Fréquences compatibles 兼容的分辨率／频率 The monitor supports the following resolutions. Der Monitor unterstützt die nachfolgend aufgeführten Auflösungen. Le moniteur est compatible avec les résolutions suivantes. 本显示器支持下列分辨率。 Analog Input Resolution Display Mode Frequency Dot Clock 640 × 480 Apple Macintosh 67 Hz 640 ×...

  • Page 3: Safety Symbols

    SAFETY SYMBOLS This manual uses the safety symbols below. They denote critical information. Please read them carefully. WARNING CAUTION Failure to abide by the information in a WARNING Failure to abide by the information in a CAUTION may result in serious injury and can be life may result in moderate injury and/or property or threatening.

  • Page 4: Package Contents

    Used to adjust the height and angle of the monitor screen. Cable holder Covers the monitor cables. ® ScreenManager is an EIZO’s nickname of the Adjustment menu. (For how to use ScreenManager, refer to the User’s Manual on the CD-ROM.)

  • Page 5: Connecting Cables

    Connecting Cables Note • Check that the monitor and the PC are powered off. • When replacing the current monitor with a MX240W monitor, be sure to change the PC settings for resolution and vertical frequency to those which are available for the MX240W monitor referring to the resolution table (back of cover page) before connecting the PC.

  • Page 6: Adjusting The Screen Height And Angle

    Note • Turn off the monitor and PC after using them. • For the maximum power saving, it is recommended that the Power button be turned off. Unplugging the power cord completely shuts off power supply to the monitor. Adjusting the Screen Height and Angle Hold left and right edge of the monitor with both hands, and adjust the screen height, tilt and swivel of the screen to the best condition for working.

  • Page 7: Selecting Display Mode

    Selecting Display Mode CAL Switch function allows you to select the best display mode easily according to monitor’s application. For details of CAL Switch function, refer to the User’s Manual on the CD-ROM. CAL Switch Mode DICOM-CL Available for setting tailored to X-ray film color (clear base). Text Suitable for displaying texts for word processing or spreadsheets.

  • Page 8: No-Picture Problem

    No-Picture Problem If no picture is displayed on the monitor even after the following remedial action is taken, contact your local dealer. 1. Check the Power indicator. Symptom Status Possible cause and remedy No picture • Power indicator does not Check whether the power cord is connected correctly.
  • Page 9 SICHERHEITSSYMBOLE In diesem Handbuch werden die unten dargestellten Sicherheitssymbole verwendet. Sie geben Hinweise auf äußerst wichtige Informationen. Bitte lesen Sie diese Informationen sorgfältig durch. VORSICHT ACHTUNG Die Nichtbefolgung von unter VORSICHT Die Nichbeachtung unter ACHTUNG angegebener angegebenen Anweisungen kann schwere Informationen kann mittelschwere Verletzungen und/ Verletzungen oder sogar lebensbedrohende oder Schäden oder Veränderungen des Produkts zur...

  • Page 10: Bedienelemente Und Funktionen

    Stellt eine Verbindung zu einem USB-Peripheriegerät her. Fuß Zum Einstellen der Höhe und Neigung des Bildschirms. Kabelabdeckung Verdeckt die Anschlusskabel. ® * ScreenManager ist der Name des Justierungsmenüs von EIZO. (Informationen zur Verwendung von ScreenManager entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.)

  • Page 11: Kabel Anschließen

    Kabel anschließen Hinweis • Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. • Um einen bereits vorhandenen Monitor durch einen Monitor des Typs MX240W zu ersetzen, stellen Sie die PC-Einstellungen für Auflösung und vertikale Bildwiederholfrequenz auf die für MX240W- Monitore verfügbaren Werte ein.
  • Page 12 Falls Sie den analogen Eingang verwenden, führen Sie die „automatische Einstellung“ durch (Siehe „Automatische Einstellung durchführen“). Falls Sie den digitalen Eingang verwenden, ist diese Funktion nicht erforderlich, da das Bild durch die voreingestellten Werte des Monitors automatisch korrekt angezeigt wird. Hinweis • Schalten Sie Computer und Monitor aus, wenn Sie sie nicht mehr benötigen. •Um möglichst viel Energie zu sparen, empfiehlt es sich, auch den Netzschalter auszuschalten.

  • Page 13: Anzeigemodus Auswählen

    Hinweis • Die automatische Einstellung funktioniert korrekt, wenn das Bild größtmöglich auf einem Macintosh- oder Windows-PC-Bildschirm angezeigt wird. Die Einstellung funktioniert möglicherweise nicht korrekt, wenn das Bild nur auf einem Teilbereich des Bildschirms angezeigt wird, z. B. wenn Sie ein DOS-Befehlsfenster verwenden oder falls Sie Schwarz als Desktop-Hintergrundfarbe gewählt haben.
  • Page 14 Problem: Kein Bild Wird auch nach dem Durchführen der nachfolgend vorgeschlagenen Lösungen kein Bild angezeigt, wenden Sie sich an Ihren Fachhändler. 1. Prüfen Sie den Status der Betriebsanzeige. Symptom Status Mögl. Ursache und Lösung Kein Bild • Anzeigenstatus: Aus Prüfen Sie, ob das Netzkabel richtig eingesteckt ist. Besteht das Problem weiterhin, schalten Sie den Monitor aus und nach wenigen Minuten wieder ein.
  • Page 15 SYMBOLES DE SECURITE Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement. AVERTISSEMENT ATTENTION Le non respect des consignes données dans un Le non respect des consignes données dans un message AVERTISSEMENT peut entraîner des message ATTENTION peut entraîner des blessures blessures sérieuses ou même la mort.

  • Page 16: Contenu De L'emballage

    Utilisé pour ajuster la hauteur et l’angle de l’écran du moniteur. Enveloppe de câbles Protège les câbles du moniteur. ® ScreenManager est un alias choisi par EIZO pour le menu Ajustage. (Consultez le manuel d’utilisation sur le CD-ROM si vous désirez de plus amples détails sur l’utilisation de ScreenManager.)

  • Page 17: Connexion Des Câbles

    Connexion des câbles Note • Vérifiez que le moniteur et le PC sont hors tension. • Lors du remplacement du moniteur actuel par un moniteur MX240W, veillez à modifier la résolution et la fréquence verticale du PC conformément aux réglages du MX240W indiqués dans le tableau des résolutions (verso de la couverture) avant de connecter le PC.
  • Page 18 Lorsqu’un signal d’entrée analogique est utilisé, activez la fonction Ajustage automatique (Consultez « Activation de la fonction Ajustage automatique » ci-dessous). La fonction Ajustage automatique n’est pas nécessaire à l’entrée de signaux numériques étant donné que les images s’affichent correctement en fonction des données prédéfinies du moniteur. Note • Mettez le moniteur et le PC hors tension lorsque vous ne les utilisez plus. •...
  • Page 19 Note • La fonction Ajustage automatique fonctionne lorsqu’une image s’affiche complètement sur la zone d’affichage d’un écran d’un ordinateur Macintosh ou Windows. Elle ne fonctionne pas correctement lorsqu’une image ne s’affiche que sur une partie de l’écran (fenêtre de commande DOS, par exemple) ou lorsqu’un arrière-plan noir (papier peint, etc.) est utilisé. •...
  • Page 20 Problème de non-affichage d’images Si aucune image ne s’affiche sur le moniteur même après avoir utilisé les solutions suivantes, contactez votre revendeur local. 1. Vérifiez le voyant d’alimentation. Symptôme Etat Cause possible et solution Aucune image • Le voyant ne s’allume pas. Vérifiez que le cordon d’alimentation est correctement branché.
  • Page 21 彩色液晶显示器 安全符号 本手册使用的安全符号如下。它们表示重要信息。请仔细阅读。 警告 注意 若不遵守“警告”中的信息，可能会造成严重伤害 若不遵守“注意”中的信息，可能会造成中度伤害 或威胁到生命安全。 并／或使财产或产品受损。 表示禁止的动作。 表示必须遵照执行的命令动作。例如，图示符号 表示“接地装置”等一般禁止的告知事项。 预防措施 警告 若机器出现烟雾，闻起来像是东西着火，或者有奇 使用内附电源线，并连接当地的标准电源插座。 怪声音，请立刻断开所有电源，并联络经销商以寻 确保电源电压在电源线的额定电压范围内。否则可 求建议。 能会造成火灾或电击。 尝试使用功能异常的机器可能会造成火灾、电击或 “电源 ： 100-120/200-240 V AC 50/60Hz” 设备受损。 让机器远离小物品或液体。 请在适宜的场所使用本设备。 小物品意外掉入通风槽而进入机壳，或液体溢入机 否则可能会导致火灾、触电或设备损坏。 壳会造成火灾、电击或设备受损。若物品掉入或液 • 切勿放在室外。 体溢入机壳，请立刻拔下机器的电源插头。再次使 • 切勿放置在运输工具中（船、飞机、火车、汽车 用机器前，请由合格的服务工程师检查。 等）。 •...
  • Page 22 电源指示器 指示显示器的运行状态。 蓝色 ： 运行中 橙色 ： 省电状态 熄灭 ： 电源关闭 安全锁插槽 符合 Kensington 的防盗锁安全系统。 电源连接器 连接电源连接器。 输入信号连接器 DVI-I 连接器 x 2 USB 端口（上） 连接 USB 电缆以使用需要 USB 连接的软件或使用 USB 集线器功能。 USB 端口（下） 连接外接 USB 设备。 底座 用于调整显示器屏幕的高度和角度。 电缆固定器 固定显示器电缆。 ® ScreenManager 是调整菜单的 EIZO 别称。 （关于如何使用 ScreenManager，请参考光盘中的用户手册。 ）...
  • Page 23 连接电缆 注意 • 确保显示器和个人计算机的电源关闭 • 将当前的显示器换成 MX240W 显示器时，请务必参照封面背后的分辨率表将个人计算机的分辨率和垂直 频率设定更改为 MX240W 显示器可使用的设定值，然后再连接个人计算机。 注意 • 将两台个人计算机连接到显示器上时，请参阅光盘上的用户手册。 电源线 USB 电缆 数字信号电缆/模拟信号电缆 用一根与连接器匹配的信号电缆连接显示器和个人计算机。 连接到电缆连接器后，请拧紧连接器的螺钉，使配合紧密。 数字输入 显示器上的连接器 电缆 个人计算机上的连接器 信号电缆 FD-C39 模拟输入 显示器上的连接器 电缆 个人计算机上的连接器 信号电缆 FD-C16 当使用 RadiCS LE 或 ScreenManager Pro for Medical 时，请连接 USB 电缆。 接续到显示器...
  • Page 24 注意 • 使用后关闭显示器和个人计算机。 • 为了最大限度地省电，建议您关闭电源按钮。拔下电源插头可完全关闭显示器的电源。 调整屏幕高度和角度 用双手抓住显示器的左右两边，调节屏幕高度，将屏幕倾斜并转动到最佳工作状态。 注意 • 请确认各接线是否正确。 RadiCS LE 的安装 对于 MX 系列的显示器，附带品质管理软件“RadiCS LE” （用于 Windows） 。 要校准显示器和管理校准历史，请参考光盘中的 RadiCS LE 用户手册安装 RadiCS LE。 注意 • 使用 RadiCS LE 时，请用 USB 电缆连接显示器到电脑。 注意 • 要进行符合医学标准的高级品质管理，请使用选购的显示器品质管理软件“RadiCS UX1” 。 执行自动调整功能（仅限模拟输入） 输入模拟信号时，自动调整功能可以让显示器自动完成时钟、相位、显示位置和分辨率的调整。 若需要自动调整功能的详细信息，请参考光盘中的用户手册。 信息窗口...
  • Page 25 选择显示模式 CAL Switch 功能可使您按照显示器的具体应用情况方便地选择最佳的显示模式。 CAL Switch 功能的详细信息，请参考光盘中的用户手册。 CAL Switch 模式 DICOM-CL 适用于 X 光胶片颜色（透明）的专用设定。 Text（文本） 适合字处理器或电子表格软件的文本。 Custom（自定义） 用来执行需要的设定。 用于显示器校准。 按 。 出现最佳对比度 (CAL Switch) 菜单。 最佳对比度 (CAL Switch) 菜单 显示最佳对比度 (CAL Switch) 菜单时，再按一 显示当前模式。 下 。 每按一次此按钮，屏幕上的模式便会切换。 （请参考 CAL Switch 模式表。 ） 调整到所需模式后按...
  • Page 26 无图片的问题 若已使用建议的修正方法后仍然无画面显示，请与您所在地的经销商联系。 1. 检查电源指示器。 症状 状态 原因和补救措施 无图片 电源指示器不亮。 • 检查电源线连接是否正确。如果问题仍未被解 决，请关闭显示器，几分钟后再打开。 • 按 。 电源指示器点亮（蓝色） 。 • 在 <Gain> 中将每个 RGB 调整值调高。 电源指示器点亮（橙色） 。 • 用 切换输入信号。 • 键盘上的某个键，或单击鼠标。 • 个人计算机开机。 2. 查看屏幕上的出错信息。 即使显示器功能正常，当输入信号不正确时，这些信息仍会出现。 症状 状态 原因和补救措施 输入信号未收到。 • 查个人计算机是否已开机。 • 查信号线是否已正确连接到个人计算机。 • 用...
  • Page 27 EIZO Corporation. EIZO Corporation is under no obligation to hold any submitted material or information confidential unless prior arrangements are made pursuant to EIZO Corporation’s receipt of said information. Although every effort has been made to ensure that this manual provides up-to-date information, please note that EIZO monitor specifications are subject to change without notice.
  • Page 28 Helmut-Grashoff-Strasse 18, 41179 Mönchengladbach, Germany Phone: +49 2161 8210210 Fax: +49 2161 8210150 中国苏州市苏州工业园区展业路8号中新科技工业坊5B Phone: +86 512 6252 0100 Fax: +86 512 6252 1508 http://www.eizo.com 4th Edition-January, 2014 Printed in Japan. 00N0L505D1 Copyright © 2009-2014 EIZO Corporation All rights reserved. (U.M-SURMX240W-4)
