EGS シリーズ簡易操作マニュアル(pp.1~8)
EGS Series Basic Instruction Manual (pp. 9 to 16)

1.はじめに

本紙は、EGS シリーズの主な機能をまとめたものです。
詳細な説明や注意事項等は取扱説明書に記載しております。
製品からは、高電圧、高エネルギーが発生します。感電により
死亡や重大な怪我に至る危険性がありますので、製品を安全
にご使用いただくために、ご使用前に取扱説明書を必ず最後
までお読みください。製品の正しい使い方をご理解頂いたうえ
でご使用ください。取扱説明書に記載された警告や操作手順を
守らない事によって生じる損害ついて、当社は一切その責任を
負いませんので、予めご了承ください。
WEB 取説のご案内
最新の取扱説明書/ドライバ関連は、弊社 Web サイトからダウ
ンロードしていただく必要がございます。
右の QR コードからも弊社 Web サイトへ移動で
きます。
取扱説明書をダウンロードできない場合は、
お手数ですが、弊社営業担当にご連絡くださ
い。
取扱説明書は、いつでも必要な時にご覧になれるよう、大切
に保管してください。
https://www.matsusada.co.jp/product/
目 次
1.はじめに .......................................................................................
2.付属品の確認 ............................................................................
3.初期点検 ........................................................................................
5.外観説明 ......................................................................................
6.主な機能と保護機能 .................................................................
8.起動メニュー ................................................................................
9.LOCK 機能 ..................................................................................
10.エラー表示 ...............................................................................
*265.9.006*
B/N : 265.9.006 Rev 0.5

2.付属品の確認

開梱後、まず製品本体以外に下記の付属品が揃っているか
確認してください。万一、違う物が入っていた場合、足りない
物があった場合、もしくは破損していた場合には、お手数です
が、弊社営業担当までご連絡をお願いいたします。
<付属品>
簡易操作マニュアル(本紙)
AC 入力ケーブル 2.5m 長、1φ3 芯
グラウンドプレート及びネジ
GP-M ケーブル
※ -LUs1 オプション装着時には付属しません。

3.初期点検

動作させる前に、製品に異常個所がないか調べてください。
(AC 入力ケーブルは、まだ接続しないでください。)
傷やへこみなど輸送や取り扱いによる衝撃の痕跡がないか、
パネルとシャーシをチェックしてください。
もし異常が見つかれば、お手数ですが、運送業者並びに弊社
までご連絡をお願いいたします。
1
1
1
2
4
4
5
6
6
6
7
1
1 部
1 枚
1 式
1 本
EGS シリーズ

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EGS Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Matsusada Precision EGS Series

  • Page 1: Table Of Contents

    *265.9.006* B/N : 265.9.006 Rev 0.5 EGS シリーズ簡易操作マニュアル(pp.1~8) EGS Series Basic Instruction Manual (pp. 9 to 16) 1.はじめに 2.付属品の確認 本紙は、EGS シリーズの主な機能をまとめたものです。 開梱後、まず製品本体以外に下記の付属品が揃っているか 詳細な説明や注意事項等は取扱説明書に記載しております。 確認してください。万一、違う物が入っていた場合、足りない 製品からは、高電圧、高エネルギーが発生します。感電により 物があった場合、もしくは破損していた場合には、お手数です 死亡や重大な怪我に至る危険性がありますので、製品を安全 が、弊社営業担当までご連絡をお願いいたします。 にご使用いただくために、ご使用前に取扱説明書を必ず最後 までお読みください。製品の正しい使い方をご理解頂いたうえ <付属品> でご使用ください。取扱説明書に記載された警告や操作手順を □ 簡易操作マニュアル(本紙) 1 部 守らない事によって生じる損害ついて、当社は一切その責任を □ AC 入力ケーブル 2.5m 長、1φ3 芯...
  • Page 2: 4.製品を安全にご使用いただくために

    4.製品を安全にご使用いただくために シンボルについて 危険性を理解してください。 製品を安全に使用していただくため、取扱説明書及び製品に 本製品は、高電圧・高エネルギーを発生します。 は下記のシンボルを表示しています。シンボルの意味を理解し 本製品は、電気技術者もしくは同等の知識を持つ人が、設置・ ていただき、各項目を必ずお守りください。なお、製品によって 配線・操作をすることを想定して設計しています。 は使用されていないシンボルもあります。 該当する人は、取扱説明書を最後までお読みいただき、製品 の正しい使用方法及び危険性を熟知してください。 人が死亡又は重傷を負うおそれがある 製品は限られた人しか触れないようにしてください。 内容を示しています。 下記の人に、本製品の設置・配線・操作を限定してください。 1. 電気技術者もしくは同等の知識を持ち、かつ取扱説明書を 軽傷・中程度の傷害を負うか、あるい 読まれて、製品の正しい使用方法及び危険性を熟知してい は物的損害を受けるおそれがある内容 る人 を示しています。 2. 電気技術者もしくは同等の知識を持ち、かつ上記の人によ り教育・訓練を受けた人 危険・警告・注意する箇所又は内容を知らせるため 3. 製品の正しい使用方法及び危険性を熟知している人の の記号です。本製品上に、このマークが表示されて 監視下で作業を行う人 いる箇所は、取扱説明書をお読みください。 上記以外の人が、設置・配線・操作し、使用方法を誤ると、 感電・火傷・けがを負うおそれがあります。 高電圧を取り扱う箇所を示します。触れると感電し、 死亡又は重傷を負うおそれがあることを示していま 製品のケース及びパネルを開けたり、外したりしないでくださ す。 い。 製品のケースやパネルを開けたり、外したりしないでください。 高温注意。不用意に触れると火傷を負うおそれがあ...
  • Page 3 端子・コネクタ並びに端子に接続されている配線・負荷に触る 際は、本製品を停止し、入力電源から切り離してください。 製品の端子・コネクタに触れる前には、必ず製品の運転を停止 し、入力電源ケーブルをコンセントから抜くか、入力電源ブレー カを切り、実際に端子・コネクタに電圧が無いことを電圧計など 電源ケーブルを加工したり、破損させたりしないでください。 で確認してください。 感電・発火するおそれがあります。 また、出力端子/センス端子は内部でコンデンサに接続されて 入力電圧について いるため、出力停止直後でも高い電圧が端子に残っています。 製品の入力端子及び取扱説明書の入力電圧について記載 短絡接地器具などを使用して、端子をアースに接続して放電さ されたページを確認してください。 せた後、電圧計などで電圧が残っていないことを確認してくださ 仕様範囲外の電圧は、供給しないでください。 い。 ヒューズについて ここでの端子には、出力端子だけでなく、通信用やリモート制 製品には保護用ヒューズが内蔵されています。外部にヒュー 御用などのあらゆる端子が該当します。 ズホルダが配置されている製品の場合、お客様自身でヒュー ズを交換できます。交換方法については、取扱説明書をご覧く ださい。 外部にヒューズホルダが配置されていない製品の場合、お客 様自身でヒューズを交換できません。 水平に設置して使用してください。 この場合は、製品のケースやパネルを開けずに、弊社営業担 製品を天地逆方向、横方向に設置しないでください。 当までご連絡ください。 内部の放熱が不十分となり、部品が劣化して発煙・発火の おそれがあります。 屋内使用を想定して設計しています。 製品は屋内で使用してください。 冷気が直接吹き付ける場所に設置しないでください。 屋外や、屋内であっても、漏水・冠水・冠雪のおそれがある 結露して、漏電・焼損するおそれがあります。 場所では使用しないでください。 腐食性のガスや液体に触れる場所(化学薬品を扱う所など)に 動作温度・湿度について 設置しないでください。...
  • Page 4: 5.外観説明

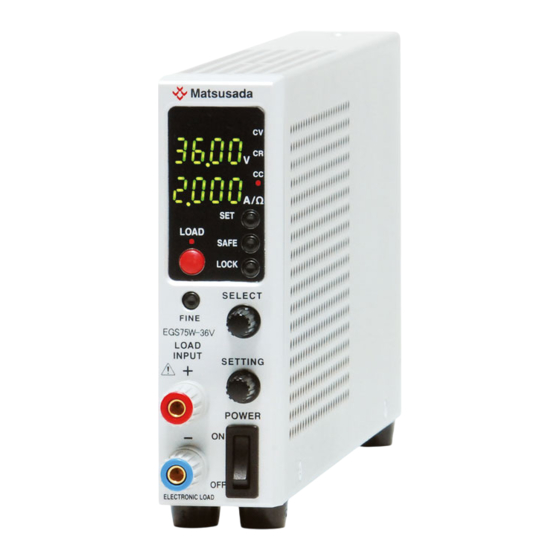

    5. 外観説明 フロントパネル: リアパネル: (10) (11) A/Ω REMOTE (12) LOAD SAFE (13) LOCK (14) SELECT FINE (15) LOAD INPUT SETTING  + ! (16) (4) POWER - (17) インターフェースオプション無 -LUs1 オプション装着時 フロントパネル リアパネル 電圧計 (10) 定抵抗モード表示(CR LED) LS 端子(リモートスイッチ) 電流計 (11) 定電流モード表示(CC LED)...
  • Page 5: 7.接続から、Load On までの操作説明

    7. 接続から、LOAD ON までの操作説明 接続 AC 入力電源が OFF されているか、付属の AC 入力ケーブルが AC 入力電源に接続されていないことを確認 してください。 本製品の[POWER ON/OFF]スイッチと[LOAD ON/OFF]スイッチが OFF されていることを確認してください。 AC 入力ケーブルをリアパネルの AC 入力コネクタ(インレット)に挿入します。 フロントパネルの+/-負荷端子に、電力供給源からの配線を接続します。 モード設定 AC 入力電源を投入します。 {POWER ON/OFF}スイッチを ON にします。 [SET]スイッチを押して、選択ダイヤルで動作モード設定画面にします。 設定ダイヤルで、定電流(CC)/定抵抗(CR)/定電圧(CV)のいずれかのモードを指定します。 ※ -LCcv オプション装着時のみ、CC+CV モードを選択可能 電流値/抵抗値/電圧値の設定 選択ダイヤルで、プリセット画面にします。 設定ダイヤルで、現在の動作モードのプリセット値を設定します。 ※...
  • Page 6: 8.起動メニュー

    8. 起動メニュー 本製品の機能を使用するためには、起動メニューから設定を行います。 ※ 起動メニューを表示させるには、[SET]スイッチを押しながら、本製品の[POWER ON/OFF]スイッチを ON にしてください。 ディスプレイ表示が“Unt”表示に切り替わります。 機能 表示 機能説明 設定方法 ユニット ユニット番号の設定を行います。 0~31 ON : 有効 過電圧保護 過電圧保護機能の設定を行います。 OFF : 無効 ON : 有効 過電流保護 過電流保護機能の設定を行います。 OFF : 無効 ON : 有効 低電圧保護 低電圧保護機能の設定を行います。 OFF : 無効 ON :...
  • Page 7: 11."故障かな?"と思ったら

    11. “故障かな?”と思ったら “故障かな?” と思ったら、まずは本製品を停止させてから、以下の項目をチェックしてください。 以下のような時は故障でないことがありますので、修理を依頼される前にもう一度お調べください。 故障状況 確認事項 ☐ 電圧値/電流値/抵抗値の設定及び配線方法は正しいですか? ☐ LS端子は、ショートされていますか? ☐ CV、CC、CP設定を絞りきっていませんか? 「LOA ON しない。」 ☐ OVP(過電圧保護)の設定は正しいですか? 又は、「任意の設定値通りに動作し ☐ OCP(過電流保護)の設定は正しいですか? ☐ UVP(低電圧保護)の設定は正しいですか? ない。」 ☐ UCP(低電流保護)の設定は正しいですか? (-LCcv オプション装着時のみ) ☐ OPP(過電力保護)の設定は正しいですか? ☐ お客様側で、筐体のネジを違うネジに交換されていませんか? 「ヒューズが飛ぶ。」 (ネジが製品内部まで届いているおそれがあります) 又は、「ブレーカがトリップする。」 ☐ 入力ブレーカの容量は足りていますか? 「制御できない。」 ☐ マスタ/スレーブ機能の設定が、スレーブになっていませんか? EGS シリーズ...
  • Page 8 改定履歴: Rev.番号 改訂年月日 改訂内容 2019/06 初版 2019/08 -LCcv オプション追加、語句修正、他 2019/12 表記修正、他 2021/04 -LUs1オプション追加 2021/10 -LUs1 オプション付属品追記、フォーマット変更し、日英版とする。 2021/12 GP-M ケーブルの-L(Mc)オプション対応 EGS シリーズ...
  • Page 9: Introduction

    This manual describes the outline of the major features of are enclosed with the unit. If the accessories are different, EGS series. The detailed instructions and precautions are missing, or broken, please contact us immediately. separately indicated in the comprehensive instruction.
  • Page 10: For Safe Use Of The Product

    4. For Safe Use of the Product Symbols Symbols are used in the manual and product, which Understand the risks. indicate precautions to be observed for safe use. The Product generates high-voltage and high-energy. Understand these symbols first and then read the manual The product is designed for electrical engineers or the thoroughly.
  • Page 11 Before touching the terminals/connectors and wiring/load, turn off the product and unplug the AC input cable from the outlet or turn off the AC input breaker. Then, check there is no voltage remained using a tester. Do not process or damage power cables Since the output and sense terminals are connected to It may result in electric shock or fire.
  • Page 12: External View

    OCP (Overcurrent protection) ● ● Load-off timer OPP (Overpower protection) ● UVP (Undervoltage protection) ● UCP (Undercurrent protection) ● OTP (Over temperature protection) ● OVP (Overvoltage protection) UCP is only available when the –LCcv option is installed. ※ EGS series...
  • Page 13: Procedures From Connection To Load On

    Turn the setting dial to set each protection function value. Press the [FINE] switch to change a digit to be adjusted a setting value. LOAD ON Pressing the [LOA ON/OFF] switch turns the LOAD ON. The LOAD LED will be lit. EGS series...
  • Page 14: Startup Menu

    OTP (Over temperature protection) OCP / E05 OCP (Overcurrent protection) OPP / E06 OPP (Overpower protection) ACF / E07 ACF (AC input voltage failure) UvP / E08 UVP (Undervoltage protection) UCP / E09 (only with the –LCcv option) UCP (Undercurrent protection EGS series...
  • Page 15: Troubleshooting

    ☐ Have the screws in the product housing been replaced with different ones? trips” (Screws may have stuck into the internal circuit.) ☐ Does the AC input breaker capacity satisfy the product requirement? “Out of control” ☐ Is the master/slave function set to slave? EGS series...
  • Page 16 First edition Added the –LCcv option, corrected descriptions 2019/08 2019/12 Corrected descriptions Added the –LUs1 option 2021/04 Added the –LUs1 option accessories, integrated Japanese and English version 2021/10 Modified a CO-M cable description due to –L(Mc) option 2021/12 EGS series...
