- Page 1 MAKING MODERN LIVING POSSIBLE Danfoss CLX Series Quick Guide Kurzanleitung CLX Home GM CLX Standard GM CLX Standard SOLAR INVERTERS...
- Page 2 Choice of Language - Sprachauswahl Page English UK Seite Deutsch L00410601-06_5b...
-
Page 3: Table Of Contents
Installing the Danfoss SolarApp System Requirements Installation on Smartphone or Tablet Browser Plugin Installation 6. Configuration First Use of the Danfoss SolarApp Settings Granting Remote Access Delete Existing User from the Access Control List Disable Remote Access Navigating to Another CLX Monitored Plant... - Page 4 Contents 7. Application and Data Main Page Production Graphs Logging Capacity Logging Interval Plant Status Detailed Inverter Data 8. Technical Data L00410601-06_5b...
-
Page 5: Important Instructions
1. Important Instructions 1. Important Instructions 1.1. Introduction This document contains detailed product information and instructions for equipment to be used with the following products: • CLX Home GM • CLX Standard GM • CLX Standard This document relates to the current version at the time of printing. We reserve the right to make changes due to the introduction of new functions and improvements. - Page 6 1. Important Instructions Equipment must be installed only in protected/dry environments. Do not use metallic/pointed/sharp instruments to access the enclosure. Prevent cables and terminals from being exposed. The power plug must be accessible at all times. Qualified personnel only must perform service. Equipment must only be operated at the rated supply voltages.
-
Page 7: Product Overview
2.1. Product Description Throughout this manual, CLX Home GM, CLX Standard GM and CLX Standard are described as products in the CLX Series, and the instructions and guidelines of this document apply to all of these, unless otherwise indicated. Product Features... -
Page 8: Scope Of Delivery
Drilling holes in the equipment or mechanical modifications will damage the equip- ment and invalidate the warranty. 2.2.2. System Requirements The CLX Series has a built-in web interface, for display of simple status information and config- uration of sensors and grid management. The following web browsers are recommended: ®... -
Page 9: Technical Description

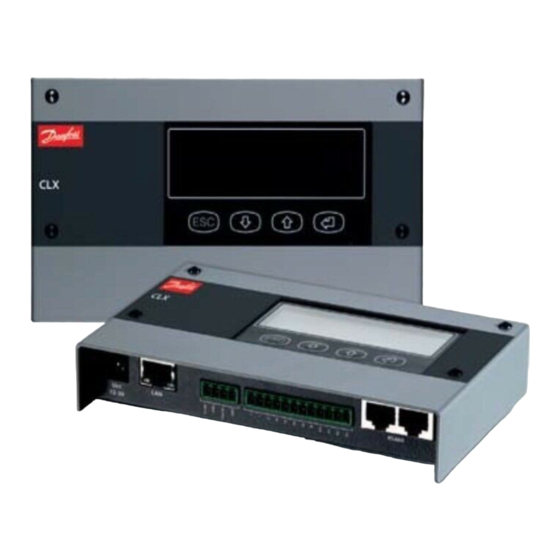

3. Technical Description 3. Technical Description 3.1. Technical Description Illustration 3.1: CLX Series - Connectors (Bottom) Legend Power supply with circular connector (12–30 VDC) Ethernet port for LAN Easylan for connecting a Sensor Interface box Input terminals, 12 lines: 2 x voltage (+) -
Page 10: Display
3. Technical Description 3.2. Display Illustration 3.3: Front View Legend Cancel/Back Down Confirm 3.3. Micro SD Card The micro SD card is used for storage of events and inverter data. The CLX box is only partly functional without the micro SD card. Note: ®... -
Page 11: Installation
4. Installation 4.1. Installation The products in the CLX Series must be installed indoors or in an electrical cabinet. It can be mounted either horizontally or vertically (connectors facing downwards) on a mounting rail sys- tem or on a wall using the supplied wall bracket. - Page 12 (0)4 .. 20 mA Analogue input Table 4.1: Ripple Control Receiver - Connections To avoid damage to any product of the CLX Series and the ripple control receiver, the connection must only be made by an authorised and suitably trained electri- cian.
-
Page 13: Connection To The Inverter Network
4. Installation 4.3. Connection to the Inverter Network 4.3.1. Installing the CLX Box Perform the following steps to install the CLX box: Connect the power supply to the box and the mains supply. Connect the Ethernet cable to the CLX box and to an inverter/network router. Plug the RJ-45 terminator into one of the two RJ-45 RS-485 sockets of the CLX box. -
Page 14: Getting Started
CLX Portal. Upon completion of the registration process, including registration at clxportal.danfoss.com when creating a plant, the serial number and the mac address of the CLX box are needed if the serial number is in the format 075201P222. The serial number and the mac address can be found either on the label on the back of the CLX box or via [Settings →... -
Page 15: Installing The Danfoss Solarapp
Enter an e-mail address and a password. Click on 'Create Account'. A verification e-mail will come. Click on the link in the verification e-mail. Return to the Danfoss SolarApp and click on 'Sign In'. Sign in using the newly created account. L00410601-06_5b... -
Page 16: Browser Plugin Installation
Illustration 5.2: Login Screen - iPhone Example Note: Enable auto login to be automatically logged in every time the Danfoss SolarApp is started. A redirection to the 'Discovery page' follows after signing in. For further details, see Configuration, First use of the Danfoss SolarApp . - Page 17 5. Getting Started A verification email will come. Click on the link in the verification email and sign in. Configuration, Trouble- The main page of the Danfoss SolarApp opens. If not, see shooting for help. L00410601-06_5b...
-
Page 18: Configuration
Application and Data , for a detailed description of the Danfoss SolarApp itself. See the chapter Note: Set up the Danfoss SolarApp start page as home page or bookmark, for use on PC or via Internet browser. 6.2. Settings The settings menu link is located in the bottom right corner of the main page of the Danfoss Main Page ). -
Page 19: Granting Remote Access
6. Configuration Search for a local CLX box. Navigate to another CLX controlled PV plant. View history of previously accessed CLX controlled plants. Change the access control list. Show login screen. • Configure plant name. • Configure settings for Revenue and saved CO •... -
Page 20: Delete Existing User From The Access Control List
Navigate to [Settings → Remote access → Enter address]. Enter the address of the plant to navigate to. Once the address is saved, this plant will be used as the default plant to which the Danfoss SolarApp connects when opened. -
Page 21: Plant Name
6. Configuration 6.2.5. Plant Name The plant name is displayed on the main page of the Danfoss SolarApp. This name can be changed to a user-defined name of maximum 30 characters. Special characters and spaces can be used. 6.2.6. CO... -
Page 22: Application And Data
7. Application and Data 7.1. Main Page When starting the Danfoss SolarApp after the initial configuration, either through a Smart- phone, a tablet or using the PC and a browser plugin, the following main page is shown: Illustration 7.1: Main Page Allow a few minutes from power-on of the CLX product for correct values to be shown on the main page (allow time for initial data collection). -
Page 23: Production Graphs
7.2. Production Graphs The first graph displays the inverter's daily production (power versus hour of day). Swipe graph to see production from different days. When using the Danfoss SolarApp on a tablet or in an Internet browser, navigation arrows will appear. -
Page 24: Logging Capacity
7. Application and Data Illustration 7.3: Yearly Production 7.2.1. Logging Capacity The CLX box has the following logging capacity: • Detailed inverter data: 34 days • Accumulated Plant production: 12 months • Accumulated Yearly production: 20 years 7.2.2. Logging Interval The CLX box logs detailed inverter data every 10 min. -
Page 25: Detailed Inverter Data
Illustration 7.4: Overview of Connected Inverters Note: The name of the inverter is fetched directly from the inverter. The name cannot be changed via the Danfoss SolarApp. To change the name of the inverter, see the corresponding inver- ter manual. 7.2.4. Detailed Inverter Data... -
Page 26: Technical Data
Display 4x20 LCD ASCII backlit Interfaces LAN (Ethernet 10/100 Mbit) CLX Home GM and CLX Standard GM: RS-485 Easylan for connecting a Danfoss Sensor Interface box. Terminal strips 12-way x digital input (self-powered), without galvanic isolation for ex- ternal floating contact... - Page 27 Installieren der Danfoss SolarApp Systemanforderungen Installation auf Smartphone oder Tablet Installation des Browser-Plug-in 6. Konfiguration Erstmalige Verwendung der Danfoss SolarApp Einstellungen Gewähren von Fernzugriff Löschen vorhandener Benutzer aus der Zugriffskontrollliste Fernzugriff deaktivieren Navigieren zu einer anderen durch CLX überwachten Anlage...
- Page 28 Inhaltsverzeichnis 7. Anwendung und Daten Hauptseite Auswertungen Protokollierkapazität Protokoll-Zeitintervall Anlagenstatus Detaillierte Wechselrichterdaten 8. Technische Daten L00410601-06_5b...
-
Page 29: Wichtige Anweisungen
1. Wichtige Anweisungen 1. Wichtige Anweisungen 1.1. Einführung Dieses Dokument enthält detaillierte Produktinformationen und Anweisungen für die Verwen- dung der Geräte mit folgenden Produkten: • CLX Home GM • CLX Standard GM • CLX Standard Dieses Dokument bezieht sich auf den aktuellen Versionsstand bei Drucklegung. Änderungen durch die Einführung neuer Funktionen und Verbesserungen vorbehalten. - Page 30 1. Wichtige Anweisungen Geräte sind nur in geschützter/trockener Umgebung zu installieren. Nicht mit metallischen/spitzen/scharfen Gegenständen in das Gehäuseinnere vor- dringen. Es dürfen keine freiliegenden Kabel und Klemmen vorhanden sein. Der Netzstecker muss jederzeit frei zugänglich sein. Die Wartungsarbeiten dürfen ausschließlich von Fachpersonal durchgeführt wer- den.
-
Page 31: Produktübersicht
CLX-Portal. Es ist konform mit der Danfoss SolarApp zur Fern-Fehlersuche und -behe- bung und zeit- und standortunabhängigen Echtzeitüberwachung. Weitere Informationen zur Verwendung der Danfoss SolarApp in Verbindung mit der CLX Series finden Sie im Abschnitt Erste Verwendung der Danfoss SolarApp . -
Page 32: Lieferumfang
Verpackung • Anweisungen 2.2. Systemanforderungen 2.2.1. Verwendungszweck Die CLX-Serie sollte ausschließlich zur Verwendung mit Danfoss-Wechselrichtern verwendet werden. Das Anbringen von Bohrungen oder mechanischen Veränderungen am Gerät führt zu Beschädigungen und zum Verlust jeglicher Gewährleistungsansprüche! 2.2.2. Systemanforderungen Die CLX-Serie verfügt über eine eingebaute Web-Schnittstelle zur Anzeige von einfachen Statu- sinformationen oder Konfigurationen. -
Page 33: Technische Beschreibung
3. Technische Beschreibung 3. Technische Beschreibung 3.1. Technische Beschreibung Abbildung 3.1: CLX-Serie - Anschlüsse (Unterseite) Legende Stromversorgung mit Rundstecker (12-30 V DC) Ethernet-Schnittstelle für LAN Easylan zum Anschluss einer Sensor Interface-Box Eingangsklemmen, 12 Anschlüsse: 2 x Spannung (+) 4 x Relais-Eingang (S01, S02, S03, S04) 2 x Analogeingang 4-20 mA (A1, A2) 5 &... -
Page 34: Display
3. Technische Beschreibung 3.2. Display Abbildung 3.3: Vorderansicht Legende Löschen/Zurück Nach unten Nach oben Bestätigen 3.3. Micro SD Karte Die Micro SD Karte dient zur Speicherung von Ereignissen und Wechselrichterdaten. Die CLX- Box ist ohne die Micro SD Karte nur teilweise funktionsfähig. Anmerkung: ®... -
Page 35: Montage
4. Montage 4. Montage 4.1. Montage Die Produkte der CLX-Serie sind für die Montage in Innenräumen und Schaltschränken be- stimmt. Dabei kann er sowohl liegend als auch hängend (Anschlüssen nach unten) an ein Trag- schienensystem oder mittels der im Lieferumfang enthaltenen Wandhalterung an eine Wand montiert werden. - Page 36 Weitere Informationen zur Konfiguration der Netzverwaltung über die integrierte Webschnitt- stelle finden Sie im Benutzerhandbuch der CLX-Serie im Downloadbereich unter www.danfoss.com/solar. Standardmäßig wurden keine Netzverwaltungseinstellungen in der CLX Home GM oder in der CLX Standard GM konfiguriert. Denken Sie daran, die Eingänge/Relais entsprechend den Anfor- derungen des VNB zu konfigurieren.
-
Page 37: Herstellen Einer Verbindung Zum Wechselrichternetzwerk
4. Montage 4.3. Herstellen einer Verbindung zum Wechselrich- ternetzwerk 4.3.1. Installieren der CLX-Box Befolgen Sie zur Installation der CLX-Box die folgenden Schritte: Schließen Sie die Stromversorgung an der Box und am Stromnetz an. Schließen Sie das Ethernet-Kabel an die CLX-Box und einen Wechselrichter-/Netzwerk- Router an. -
Page 38: Erste Schritte
Registrierung unter clxportal.danfoss.com beim Erstellen einer Anlage, werden die Serien- nummer und die MAC-Adresse der CLX-Box benötigt, wenn die Seriennummer im Format 124101P322 ist. Die Seriennummer und MAC-Adresse sind auf dem Schild auf der Rückseite der CLX-Box oder über [Einstellungen → Allgemeines] in der Danfoss SolarApp zu finden. L00410601-06_5b... -
Page 39: Installieren Der Danfoss Solarapp
Klicken Sie auf „Konto erstellen“. Sie erhalten eine Bestätigungs-E-Mail. Klicken Sie auf den Link in der Bestätigungs-E-Mail. Kehren Sie zur Danfoss SolarApp zurück und klicken Sie auf „Sign In“ (Anmelden). Mel- den Sie sich über das neu erstellte Konto an. L00410601-06_5b... -
Page 40: Installation Des Browser-Plug-In
5. Erste Schritte Abbildung 5.2: Anmeldebildschirm - Beispiel iPhone Anmerkung: Aktivieren Sie die automatische Anmeldung, um bei jedem Starten der Danfoss SolarApp au- tomatisch angemeldet zu werden. Nach der Anmeldung werden Sie zur „Erkennungsseite“ umgeleitet. Ausführlichere In- formationen finden Sie im Abschnitt K... - Page 41 Geben Sie eine E-Mail-Adresse und ein Kennwort ein. Klicken Sie auf „Create account“ (Konto erstellen). Sie erhalten eine Bestätigungs-E-Mail. Klicken Sie auf den Link in der Bestätigungs-E-Mail und melden Sie sich an. Die Hauptseite der Danfoss SolarApp wird geöffnet. Andernfalls erhalten Sie unter Konfiguration Hilfe. L00410601-06_5b...
-
Page 42: Konfiguration
Eine ausführliche Beschreibung der Danfoss SolarApp selbst finden Sie im Kapitel und Daten . Anmerkung: Richten Sie bei Verwendung über den PC oder Internet-Browser die Startseite der Danfoss SolarApp als Startseite oder Lesezeichen ein. 6.2. Einstellungen Der Link zum Menü „Einstellungen“ befindet sich in der unteren rechten Ecke der Hauptseite Hauptseite ). -
Page 43: Gewähren Von Fernzugriff
6. Konfiguration • Fernzugriff: Gewähren Sie Fernzugriff, zeigen Sie die Adresse der Anlage an oder stellen Sie eine andere Anlage als „Standard“ ein. Suchen Sie nach einer lokalen CLX-Box. Navigieren Sie zu einer anderen durch CLX gesteuerten PV-Anlage. Zeigen Sie den Verlauf der zuvor aufgerufenen, durch CLX gesteuerten Anla- gen an. -
Page 44: Löschen Vorhandener Benutzer Aus Der Zugriffskontrollliste
6. Konfiguration • Wählen Sie „Zugriff gewähren und benachrichtigen“ aus, wenn diese Person über eine E-Mail mit Link zur Anlage benachrichtigt werden soll. • Wenn der Zugriff gewährt werden soll, ohne eine E-Mail zu versenden, wäh- len Sie nur „Zugriff gewähren“ aus. Die Zugriffskontrollliste wird automatisch aktualisiert. -
Page 45: Navigieren Zu Einer Anderen Durch Clx Überwachten Anlage
Über den Menüpunkt „Verlauf“ lässt sich einfach zu den bereits besuchten Anlagen navigieren. 6.2.5. Anlagenname Der Name der Anlage wird auf der Hauptseite der Danfoss SolarApp angezeigt. Dieser Name kann in einen benutzerdefinierten Namen aus maximal 30 Zeichen geändert werden. Sonderzei- chen und Leerzeichen dürfen verwendet werden. -
Page 46: Anwendung Und Daten
7. Anwendung und Daten 7. Anwendung und Daten 7.1. Hauptseite Beim Starten der Danfoss SolarApp nach der Erstkonfiguration über ein Smartphone, Tablet oder einen PC und ein Browser-Plug-in, wird die folgende Hauptseite angezeigt: Abbildung 7.1: Hauptseite Nach dem Einschalten des CLX-Produktes dauert es einige Minuten, bis die korrekten Werte auf der Hauptseite angezeigt werden (haben Sie einen Moment Geduld für die anfängliche Datener-... -
Page 47: Auswertungen
Im ersten Diagramm wird die tägliche Energieerzeugung des Wechselrichters angezeigt (Leis- tung gegenüber Stunden am Tag). Streichen Sie über das Diagramm, um die Energieerzeugung verschiedener Tage anzuzeigen. Bei Verwendung der Danfoss SolarApp auf einem Tablet oder über einen Internet-Browser werden Navigationspfeile angezeigt. -
Page 48: Protokollierkapazität
7. Anwendung und Daten Abbildung 7.3: Energie pro Jahr 7.2.1. Protokollierkapazität Die CLX-Box verfügt über folgende Protokollierkapazität: • Detaillierte Wechselrichterdaten: 34 Tage • Akkumulierter Ertrag der Anlage: 12 Monate • Akkumulierte Energie pro Jahr: 20 Jahre 7.2.2. Protokoll-Zeitintervall Die CLX-Box protokolliert alle 10 Minuten detaillierte Wechselrichterdaten. Die detaillierten Wechselrichterdaten werden in das CLX-Portal hochgeladen (sofern aktiviert). -
Page 49: Detaillierte Wechselrichterdaten
Abbildung 7.4: Überblick über die angeschlossenen Wechselrichter Anmerkung: Der Name des Wechselrichters wird direkt von diesem abgerufen. Der Name kann nicht über die Danfoss SolarApp geändert werden. Angaben zum Ändern des Namens finden Sie im ent- sprechenden Wechselrichterhandbuch. 7.2.4. Detaillierte Wechselrichterdaten Die detaillierten Energieerzeugungsdaten eines der angeschlossenen Wechselrichter werden an- gezeigt, wenn Sie den Namen des jeweiligen Wechselrichters auswählen (siehe Abbildung, roter... -
Page 50: Technische Daten
Display 4x20 LCD ASCII mit Hintergrundbeleuchtung Schnittstellen LAN (Ethernet 10/100 Mbit) CLX Home GM und CLX Standard GM: RS-485 Easylan zum Anschluss einer Danfoss Sensor Interface-Box Klemmleisten 12-polig x Digitaleingang (mit eigener Stromversorgung), ohne galvani- sche Trennung für externen potenzialfreien Kontakt 2 x 4-20 mA Input: Analogeingang, ohne galvanische Trennung**) Gehäuse... - Page 51 Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed.
