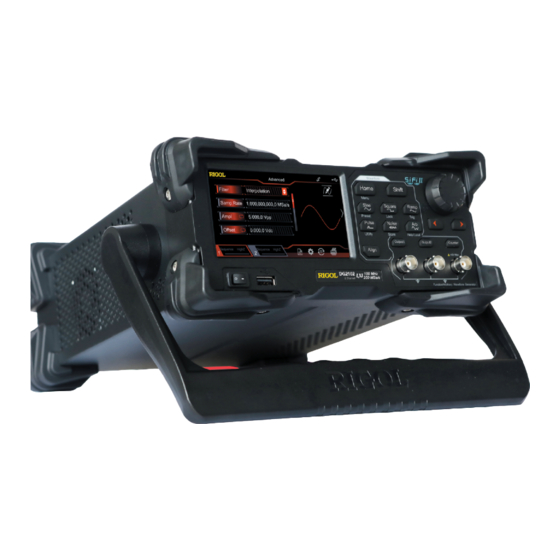

Summary of Contents for Rigol DG2072
- Page 2 任何偶然或继发的损失，RIGOL 概不负责。 未经 RIGOL 事先书面许可，不得影印、复制或改编本手册的任何部分。 产品认证 RIGOL 认 证 本 产 品 符 合 中 国 国 家 产 品 标 准 和 行 业 产 品 标 准 及 ISO9001:2015 标 准 和 ISO14001:2015 标准，并进一步认证本产品符合其它国际标准组织成员的相关标准。 联系我们 如您在使用此产品或本手册的过程中有任何问题或需求，可与 RIGOL 联系：...
- Page 3 测量接地端 保养与清洁 保养 请勿将仪器放置在长时间受到日照的地方。 清洁 请根据使用情况定期对仪器进行清洁。方法如下： 1. 断开电源。 2. 用柔和的清洁剂或清水浸湿软布擦拭仪器外部， 请注意不要将水或其他异物通过散热孔进入机 箱内。清洁带有液晶显示屏的仪器时，请注意不要划伤 LCD 显示屏。 注意 请勿使任何腐蚀性的液体沾到仪器上，以免损坏仪器。 警告 重新通电之前，请确认仪器已经干透，避免因水分造成电气短路甚至人身伤害。 文档概述 本文档介绍初次使用DG2000系列函数/任意波形发生器时需要了解的信息，包括产品简介、连接 电源、开机检查以及远程控制等。 提示 本手册的最新版本可登陆 RIGOL 网址（www.rigol.com）进行下载。 文档格式的约定 1. 按键： 本手册中通常用“文本框+文字（加粗） ”表示前面板上的一个按键，如 Pulse/Utility。 2. 菜单标签： 本手册通常用“字符底纹+文字（加粗） ”表示一个菜单标签，如系统设置。 3. 连接器： 本手册中通常用“方括号+文字（加粗） ”表示前面板或后面板上的一个连接器。例如： [Counter]。...
- Page 4 通道数 最大输出频率 DG2052 50MHz DG2072 70MHz DG2102 100MHz 一般性检查 1. 检查运输包装 如运输包装已损坏， 请保留被损坏的包装或防震材料，直到货物经过完全检查且仪器通过电性 和机械测试。 因运输造成仪器损坏，由发货方和承运方联系赔偿事宜。RIGOL 公司恕不进行免费维修或更 换。 2. 检查整机 若存在机械损坏或缺失，或者仪器未通过电性和机械测试，请联系您的 RIGOL 经销商。 3. 检查随机附件 请根据装箱单检查随机附件，如有损坏或缺失，请联系您的 RIGOL 经销商。 产品简介 DG2000 系列函数/任意波形发生器是一款集函数发生器、任意波形发生器、噪声发生器、脉冲发 生器、谐波发生器、模拟/数字调制器、频率计等功能于一身的多功能信号发生器。多功能、高性 能、高性价比、便携式、触摸屏操作等特点为教育、研发、生产、测试等行业提供了新的选择。 前面板、后面板和用户界面（显示屏）的简要介绍请分别参考图 1、图 2 和图 3。 图 1 前面板...
- Page 5 表 1 前面板说明 编号 说明 编号 说明 电源键 频率计 USB HOST 方向键 同相位键 旋钮 CH1 输出连接器 Shift 键 Home/Menu 键 通道控制区 CH2 输出连接器 功能键 Counter 测量信号输入连接器 LCD 触摸显示屏 图 2 后面板 表 2 后面板说明 编号 说明 编号 说明 10MHz 输入/输出连接器 USB DEVICE CH1 同步/外调制/触发连接器...
- Page 6 表 3 用户界面标识 编号 名称 说明 通道输出配置 显示各通道当前的输出配置。 状态栏 上下滑动条 提示用户可上下滑动屏幕，查看或设置参数。 ：打开 Store 界面。 ：打开 Utility 界面。 信息设置 ：执行通道复制功能。 ：执行屏幕打印操作。 右箭头 提示用户可向右滑动屏幕，切换至波形选择界面。 ：表示前面板按键和屏幕被锁定。 ：表示关闭蜂鸣器。 状态栏 ：表示仪器处于程控模式。 ：表示使用网线成功将仪器连接至局域网。 ：表示成功连接 U 盘。 波形 显示各通道当前选择的波形。 界面标签 显示当前界面的标签。 频率 显示各通道当前波形的频率。 幅度 显示各通道当前波形的幅度。 偏移 显示各通道当前波形的直流偏移。 相位...
- Page 7 设置系统语言 DG2000 支持多种语言菜单。在 Shift 键背灯变亮状态，您可以按 Pulse/Utility系统设置， 然后触摸点击 Language 标签右侧的参数选择框，选择所需的语言类型。 使用内置帮助系统 DG2000 对于前面板上的每个功能按键以及当前显示界面都提供了帮助信息。用户可在操作仪器 的过程中随时查看各项帮助信息。 1. 获取前面板按键帮助 在 Shift 键背灯变亮状态， 按下 Arb/Help/Local 键， 然后再按下你所需要获得帮助的前面 板按键，仪器界面显示该键的帮助信息。 2. 获取常用帮助主题 在 Shift 键背灯变亮状态，按下前面板 Arb/Help/Local 键，弹出如下图所示的界面，触摸 点击屏幕中“帮助” ，进入帮助列表界面。此时，您可通过上下滑动屏幕或旋转旋钮滚动列表， 然后触摸点击选中相应的帮助项，仪器界面显示该项的帮助信息。 3. 获取界面数据说明 在 Shift 键背灯变亮状态，按下前面板 Arb/Help/Local 键，弹出界面如上图所示。然后触 摸点击屏幕“中间”...
- Page 8 [CH1]连接器以当前配置输出正弦波信号。 8. 观察输出波形：使用 BNC 连接线将 DG2000 的[CH1]与示波器相连接，由示波器观察输出波 形。 远程控制 DG2000 系列函数/任意波形发生器可以通过 USB、LAN 或 GPIB （配合 RIGOL 的 USB-GPIB 转接 模块）接口与计算机进行通信从而实现远程控制。远程控制基于 SCPI（Standard Commands for Programmable Instruments）命令集实现。DG2000 支持两种远程控制方式：用户自定义编程和 使用 PC 软件（如 RIGOL Ultra Sigma） 。 当 仪 器 处 于 远 程 控 制 状 态 时 ， 前 面 板 按 键 以 及 触 摸 屏 被 锁 定 （ 电 源 开 关 键...
-
Page 9: Trademark Information
Notices RIGOL products are covered by P.R.C. and foreign patents, issued and pending. RIGOL reserves the right to modify or change parts of or all the specifications and pricing policies at the company’s sole decision. Information in this publication replaces all previously released materials. -
Page 10: Document Overview
It contains the following contents: product overview, how to connect the instrument to the AC power, turn-on checkout, and remote control. For the latest version of this manual, download it from the official website of RIGOL (www.rigol.com). - Page 11 The consigner or carrier shall be liable for the damage to the instrument resulting from shipment. RIGOL would not be responsible for free maintenance/rework or replacement of the instrument. 2. Inspect the instrument In case of any mechanical damage, missing parts, or failure in passing the electrical and mechanical tests, contact your RIGOL sales representative.
- Page 12 R&D, production, measurement, and other industries with its user-friendly touch screen and high performance at an unprecedented price point. For descriptions of the front panel, refer to Figure 1; for descriptions of the rear panel, refer to Figure 2; and for descriptions of the user interface (LCD), refer to Figure 3. Figure 1 Front Panel Table 1 Front Panel Description Description...
- Page 13 Table 2 Rear Panel Description Description Description 10MHz In/Out Connector USB DEVICE CH1 Sync/Ext Mod/Trig/FSK Connector AC Power Cord Connector CH2 Sync/Ext Mod/Trig/FSK Connector Figure 3 User Interface Table 3 User Interface Icons Name Description Channel Output Configuration Displays the current output configuration of the channel. Status Bar Up and Down Prompts you to move up and down with your fingers on the...
- Page 14 channel. Offset Displays the DC offset of the current waveform of each channel. Phase Displays the phase of the current waveform of each channel. To Prepare for Use To Connect to AC Power Please use the power cord provided in the accessories to connect the signal generator to the AC power source, as shown in the figure below.
- Page 15 2. Obtain the common help topics Press the Shift key and its backlight turns on. Press Arb/Help/Local on the front panel, and then the following interface is displayed below. Tap "Help" to enter the help interface. At this time, you can tap on the touch screen to move up and down the help items or rotate the knob to scroll up and down the list to select the desired help item.
- Page 16 DG2000 series function/arbitrary waveform generator can be connected to the PC via the USB, LAN or GPIB (working with RIGOL USB-GPIB interface converter) to realize remote control. The remote control can be realized by using SCPI (Standard Commands for Programmable Instruments) commands.
