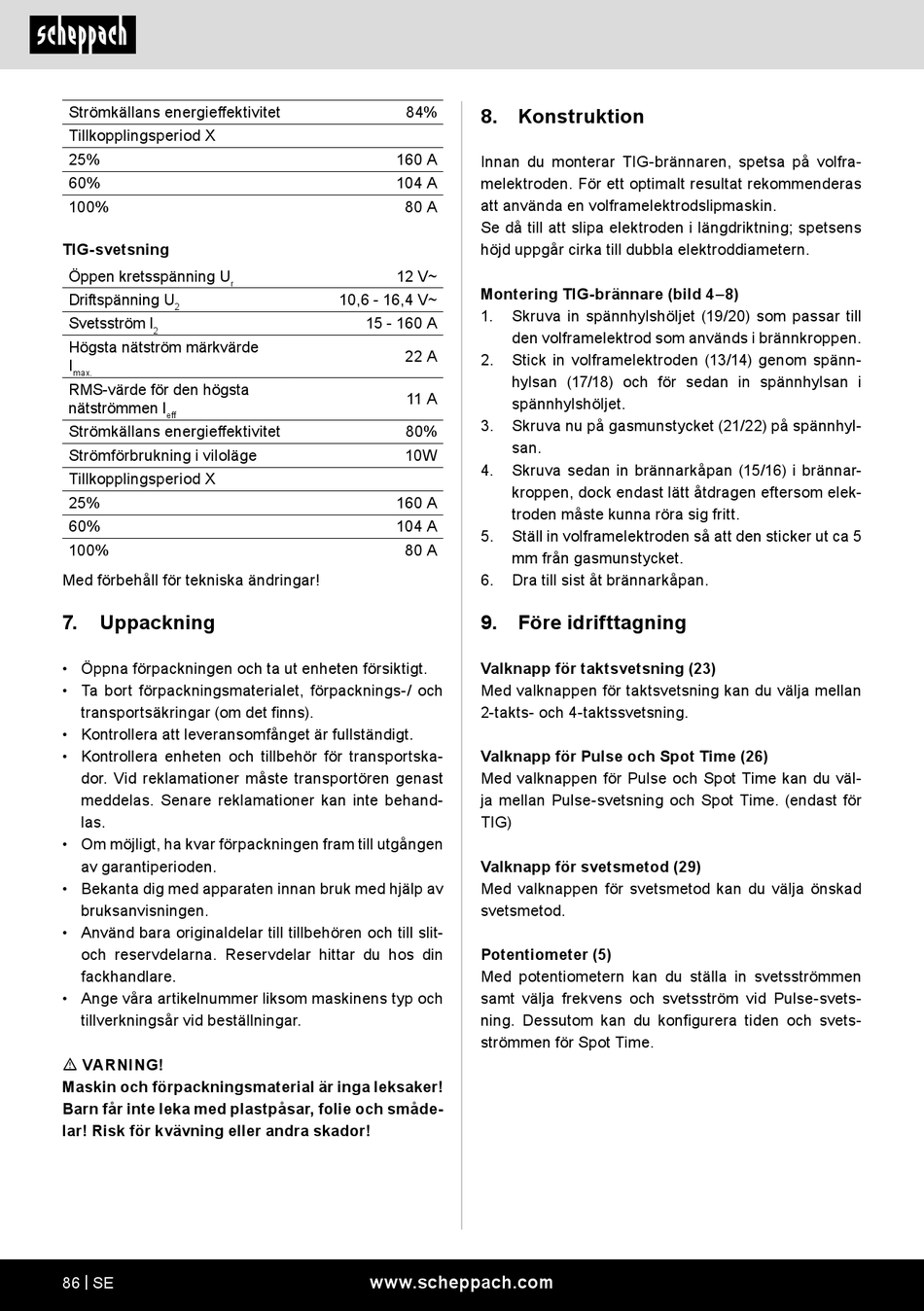

Uppackning; Konstruktion; Före Idrifttagning - Scheppach WIG1000-Multi Translation Of The Original Operating Manual

Strömkällans energieffektivitet
Tillkopplingsperiod X
25%
60%
100%
TIG-svetsning
Öppen kretsspänning U
r
Driftspänning U
2
Svetsström l
2
Högsta nätström märkvärde
I
max.
RMS-värde för den högsta
nätströmmen l
eff
Strömkällans energieffektivitet
Strömförbrukning i viloläge
Tillkopplingsperiod X
25%
60%
100%
Med förbehåll för tekniska ändringar!
7.

Uppackning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportska-
dor. Vid reklamationer måste transportören genast
meddelas. Senare reklamationer kan inte behand-
las.
• Om möjligt, ha kvar förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp av
bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och
tillverkningsår vid beställningar.
m VARNING!
Maskin och förpackningsmaterial är inga leksaker!
Barn får inte leka med plastpåsar, folie och småde-
lar! Risk för kvävning eller andra skador!
86 | SE
84%

8. Konstruktion

160 A
Innan du monterar TIG-brännaren, spetsa på volfra-
104 A
melektroden. För ett optimalt resultat rekommenderas
att använda en volframelektrodslipmaskin.
80 A
Se då till att slipa elektroden i längdriktning; spetsens
höjd uppgår cirka till dubbla elektroddiametern.
12 V~
Montering TIG-brännare (bild 4–8)
10,6 - 16,4 V~
1. Skruva in spännhylshöljet (19/20) som passar till
15 - 160 A
den volframelektrod som används i brännkroppen.
22 A
2. Stick in volframelektroden (13/14) genom spänn-
hylsan (17/18) och för sedan in spännhylsan i
11 A
spännhylshöljet.
3. Skruva nu på gasmunstycket (21/22) på spännhyl-
80%
san.
10W
4. Skruva sedan in brännarkåpan (15/16) i brännar-
kroppen, dock endast lätt åtdragen eftersom elek-
160 A
troden måste kunna röra sig fritt.
104 A
5. Ställ in volframelektroden så att den sticker ut ca 5
80 A
mm från gasmunstycket.
6. Dra till sist åt brännarkåpan.
9.
Valknapp för taktsvetsning (23)
Med valknappen för taktsvetsning kan du välja mellan
2-takts- och 4-taktssvetsning.
Valknapp för Pulse och Spot Time (26)
Med valknappen för Pulse och Spot Time kan du väl-
ja mellan Pulse-svetsning och Spot Time. (endast för
TIG)
Valknapp för svetsmetod (29)
Med valknappen för svetsmetod kan du välja önskad
svetsmetod.
Potentiometer (5)
Med potentiometern kan du ställa in svetsströmmen
samt välja frekvens och svetsström vid Pulse-svets-
ning. Dessutom kan du konfigurera tiden och svets-
strömmen för Spot Time.
www.scheppach.com
Före idrifttagning
